Компания РОВЕН предлагает купить регулирующие шаровые клапаны серии bv в Армении по выгодной цене. Позвоните по телефону +7 800 200 93 96, наши специалисты ответят на все ваши вопросы.
Регулирующие шаровые клапаны серии BV предназначены для регулирования потока горячей или холодной воды, с управлением электроприводом LUFBERG серии DA по сигналу регулятора температуры системы HVAC. При использовании клапана BV вместе с электроприводом серии DA необходима установка адаптера BV-BR (адаптеры предназначены для приводов DA без пружиного возврата), BV-BR-S (адаптеры для приводов DA с пружиным возвратом DA05S…).
Особенности и характеристики
Регулирующие шаровые клапаны серии BV с широким выбором для различный применений:

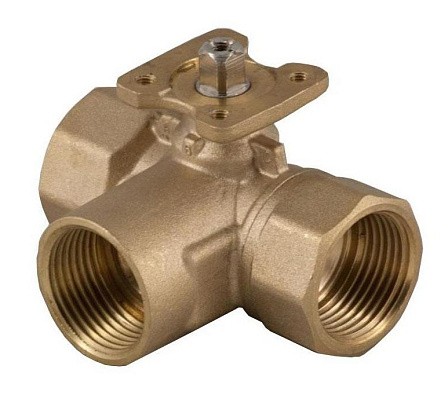

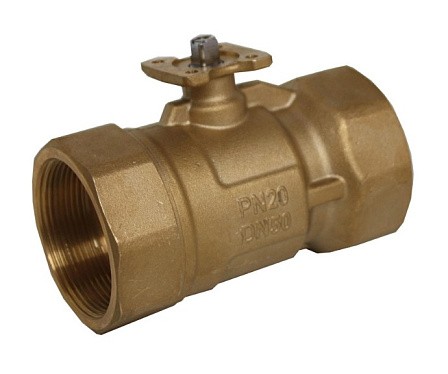

- 2-х и 3-х ходовые, смешение/разделение;
- от DN15 (1/2“) до DN50 (2“), Резьба NPT;
- Равнопроцентная характеристика и хорошая управляемость;
- Возможность выбора привода LUFBERG серии DA с пропорциональным управлением или Открыто/закрыто;
- Возможность ручного управления.
Регулирующие шаровые клапаны серии BV разработаны с учетом высоких требований к условиям эксплуатации и имеют возможность встраивания в любые системы HVAC:
- Рабочее давление: 4,0 МПа;
- Запирающее давление: 1,4МПа;
- Максимальный рабочий перепад давления ∆p max: 0,35 МПа;
- Максимальный статический перепад давления ∆p stat: 0,25 МПа.
Регулирующие шаровые клапаны серии BV обеспечивают точный контроль при любых нагрузках в указанном диапазоне.
Литой корпус из латуни, шар из никелированной латуни, вал из латуни с двумя уплотнительными кольцами из синтетического каучука (EPDM), корректирующий диск, обеспечивающий равнопроцентную характеристику потока.
Регулирующие шаровые клапаны серии BV адаптированы применением нержавеющей стали и уплотнений EPDM для любых HVAC систем:
- рабочая среда: холодная и горячая вода, содержание гликоля не более 50%
- рабочие температуры среды: от -5 до 120 ° C
Применение в регулирующих шаровых клапанах серии BV фторопластовых уплотнений (PTFE) и двух уплотнительных колец из этиленпропиленового каучука (EPDM) обеспечивает повышенное сопротивление истиранию, долгий срок службы и высокую герметизацию.
Регулирующие шаровые клапаны серии BV выпускаются с различными величинами Kvs чтобы охватить широкий спектр применения: система чиллер – фанкойл, обвязки теплообменников приточно-вытяжных системы, системы отопления и системы холодоснабжения.
Габаритные и присоединительные размеры
|
BV-2 |
G |
C |
B |
A |
|
DN15 |
1/2" |
61 |
47 |
27 |
|
DN20 |
3/4" |
69 |
52 |
36 |
|
DN25 |
1" |
89 |
60 |
42 |
|
DN32 |
1 1/4" |
104 |
70 |
52 |
|
DN40 |
1 1/2" |
113 |
79 |
60 |
|
DN50 |
2" |
128 |
91 |
74 |
|
BV-3 |
G |
C |
D |
B |
A |
|
DN15 |
1/2" |
61 |
47 |
47 |
27 |
|
DN20 |
3/4" |
69 |
49 |
52 |
36 |
|
DN25 |
1" |
89 |
65 |
60 |
42 |
|
DN32 |
1 1/4" |
99 |
75 |
70 |
52 |
|
DN40 |
1 1/2" |
107 |
81 |
79 |
60 |
|
DN50 |
2" |
123 |
103 |
90 |
71 |
Технические характеристики
|
Конструкция |
Модель |
Размер |
Kvs |
Масса, кг |
By-pass Kvs |
Привод DA |
|
2-х ходовые клапаны |
BV-2-15-1,6 |
DN15 |
1,6 |
0,23 |
- |
4 Нм |
|
BV-2-15-2,5 |
2,5 |
0,22 |
||||
|
BV-2-20-4 |
DN20 |
4 |
0,3 |
|||
|
BV-2-20-6,3 |
6,3 |
0,31 |
||||
|
BV-2-25-10 |
DN25 |
10 |
0,45 |
|||
|
BV-2-25-16 |
16 |
0,46 |
||||
|
BV-2-32-25 |
DN32 |
25 |
0,76 |
- |
8 Нм |
|
|
BV-2-40-25 |
DN40 |
25 |
1,05 |
|||
|
BV-2-40-40 |
40 |
1,03 |
||||
|
BV-2-50-63 |
DN50 |
63 |
1,7 |
|||
|
З-х ходовые клапаны |
BV-3-15-1,6 |
DN15 |
1,6 |
0,26 |
1,0 |
4 Нм |
|
BV-3-15-2,5 |
2,5 |
0,25 |
1,6 |
|||
|
BV-3-20-4 |
DN20 |
4 |
0,38 |
2,5 |
||
|
BV-3-20-6,3 |
6,3 |
0,38 |
4 |
|||
|
BV-3-25-10 |
DN25 |
10 |
0,65 |
6,3 |
||
|
BV-3-25-16 |
16 |
0,64 |
10 |
|||
|
BV-3-32-25 |
DN32 |
25 |
0,94 |
12,5 |
8 Нм |
|
|
BV-3-40-25 |
DN40 |
25 |
1,27 |
16 |
||
|
BV-3-40-40 |
40 |
1,25 |
20 |
|||
|
BV-3-50-63 |
DN50 |
63 |
2,19 |
31,5 |
