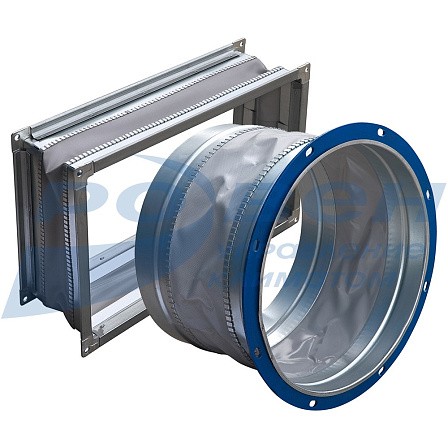

Вставка гибкая для вентиляторов ВР 80-75, ВЦ 14-46 общепромышленного исполнения
Вставки гибкие круглые и прямоугольные предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду и применяются в вентиляционных системах, перемещающих воздух в интервалах температур от -40°С до +80°С.
Корпус вставки изготовлен из оцинкованной стали, в середине закреплена тканевая лента, обеспечивающая герметичность канала. Конструкция вставки позволяет крепить её к фланцам вентиляторов с помощью болтов или реечного соединения.
Габаритные и присоединительные размеры вставок гибких круглых
|
Модель |
№ вентилятора |
D |
D1 |
Фланец из полосы |
|
ВГК-ВР/ВЦ-2,0-Ф/Ф-О |
2,0 |
200 |
235 |
25 |
|
ВГК-ВР/ВЦ-2,5-Ф/Ф-О |
2,5 |
250 |
286 |
25 |
|
ВГК-ВР/ВЦ-3,15-Ф/Ф-О |
3,15 |
315 |
349 |
25 |
|
ВГК-ВР/ВЦ-4,0-Ф/Ф-О |
4,0 |
400 |
434 |
25 |
|
ВГК-ВР/ВЦ-5,0-Ф/Ф-О |
5,0 |
500 |
534 |
25 |
|
ВГК-ВР/ВЦ-6,3-Ф/Ф-О |
6,3 |
630 |
665 |
25 |
МАРКИРОВКА:
Вставка гибкая ВГК-ВР/ВЦ-2,0-Ф/Ф-О
где: ВГК-ВР/ВЦ – вставка гибкая круглая для радиальных вентиляторов ВР-80-75/ВЦ-14-46, ВРН-80-75/ВРВ-14-46;
2,0 – типоразмер вставки гибкой круглой (номер вентилятора);
Ф/Ф – тип соединения вставки гибкой круглой: Ф/Ф – фланец-фланец;
О – исполнение вставки гибкой круглой: О – общепромышленное.
Вставка гибкая ВГК-ВР/ВЦ-2,0-Ф/Н-О
где: ВГК-ВР/ВЦ – вставка гибкая круглая для радиальных вентиляторов ВР-80-75/ВЦ-14-46, ВРН-80-75/ВРВ-14-46;
2,0 – типоразмер вставки гибкой круглой (номер вентилятора);
Ф/Н – тип соединения вставки гибкой круглой: Ф/Н – фланец-ниппель;
О – исполнение вставки гибкой круглой: О – общепромышленное.
Габаритные и присоединительные размеры вставок гибких прямоугольных
|
Модель |
№ вентилятора |
L |
H |
L1 |
H1 |
Фланец из шины |
|
ВГП-ВР/ВЦ-2,0-Ш/Ш-О |
2,0 |
140 |
140 |
161 |
161 |
20 |
|
ВГП-ВР/ВЦ-2,5-Ш/Ш-О |
2,5 |
175 |
175 |
195 |
195 |
20 |
|
ВГП-ВР/ВЦ-3,15-Ш/Ш-О |
3,15 |
220 |
220 |
241 |
241 |
20 |
|
ВГП-ВР/ВЦ-4,0-Ш/Ш-О |
4,0 |
280 |
280 |
301 |
301 |
20 |
|
ВГП-ВР/ВЦ-5,0-Ш/Ш-О |
5,0 |
350 |
350 |
380 |
380 |
30 |
|
ВГП-ВР/ВЦ-6,3-Ш/Ш-О |
6,3 |
441 |
441 |
471 |
471 |
30 |
МАРКИРОВКА:
Вставка гибкая ВГП-ВР/ВЦ-2,0-Ш/Ш-О
где: ВГП-ВР/ВЦ – вставка гибкая прямоугольная для радиальных вентиляторов ВР-80-75/ВЦ-14-46, ВРН-80-75/ВРВ-14-46;
2,0 – типоразмер вставки гибкой прямоугольной (номер вентилятора);
Ш/Ш – тип соединения вставки гибкой прямоугольной: Ш/Ш – шина-шина;
О – исполнение вставки гибкой прямоугольной: О – общепромышленное.
