Вентилятор канальный круглый VC-TC

СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Описание

  • Вентиляторы канальные
  • Компактная конструкция для круглых воздуховодов
  • Применение:
- общеобменная система вентиляции
- в качестве подпора воздуха в системах противодымной защиты
  • Монтаж в любом положении

Конструктив

  • Корпус из оцинкованной стали
  • Мотор-колесо из алюминиевого сплава

Двигатель

  • Однофазный электродвигатель 220В
  • Класс защиты электродвигателя IP 54
  • Возможность регулирования скорости
  • Термоконтакты двигателя вентилятора вынесены в клеммную коробку, что позволяет применять вентиляторы в противодымной вентиляции на подпор воздуха
  • Биметаллическая защита двигателя

Условия эксплуатации

  • Климатическое исполнение по ГОСТ 15150-69: У3. Может ограниченно эксплуатироваться на улице (в местах, защищенных от прямого воздействия струй воды и пылевых потоков, например под навесом)
  • Температура окружающей среды от -40°С до +40°С
  • Температура перемещаемой среды от -40°С до +50°С (с относительной влажностью воздуха не более 60%)
  • Перемещаемая среда не должна содержать:
- взрывчатые и/или липкие вещества, волокнистые материалы, пыль и другие твердые примеси в концентрации более 100 мг/м3
- пары и газы с агрессивностью к металлам, покрытиям и изоляции выше агрессивности воздуха

Файлы
Вентиляторы канальные VC-TC.pdf

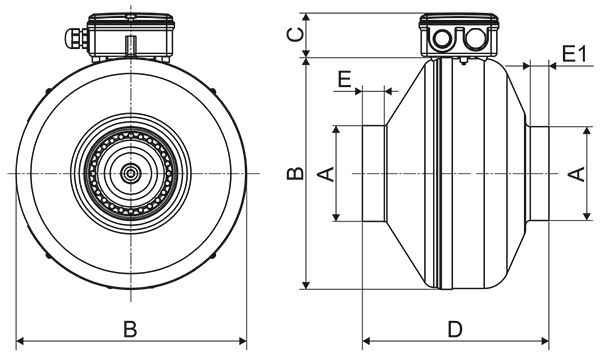

Габаритные и присоединительные размеры, мм


Модель

A

B

C

D

E

Е1

VC-160-TC

160

332

47

232

26

26

VC-200-TC

198

332

47

228

26

26

VC-250-TC

248

332

47

217

30

25

VC-315-TC

315

402

48

255

26

26

Технические характеристики

Модель

Напряжение/

частота, В/50Гц

Число

фаз

Потребляемая

мощность,

кВт

Ток,

А

Частота

вращения,

об/ мин

Масса, кг

Регулятор скорости*

VC-160-TC

220

1

0,115

0,5

2550

5,2

СРМ 250W

СРМ 500W/M

VC-200-TC

220

1

0,150

0,7

2600

6,0

VC-250-TC

220

1

0,20

0,9

2500

6,5

-

VC-315-TC

220

1

0,28

1,3

2500

7,9

* Подробная информация по регуляторам скорости представлена в разделе «Регуляторы скорости».

Шумовые характеристики

Модель

Зона

измерения

Общий, дБА

Уровень звуковой мощности, дБ в октавных полосах частот, Гц

63

125

250

500

1000

2000

4000

8000

VC-160-TC

в канал

74

52

60

67

71

65

62

60

50

к окружению

59

29

38

37

56

55

49

47

37

VC-200-TC

в канал

73

56

59

67

67

66

64

60

53

к окружению

58

41

37

43

48

56

48

43

36

VC-250-TC

в канал

74

54

60

67

66

67

67

63

55

к окружению

53

39

32

35

46

49

48

44

32

VC-315-TC

в канал

77

56

59

67

67

71

72

68

66

к окружению

56

35

24

34

43

50

53

48

41

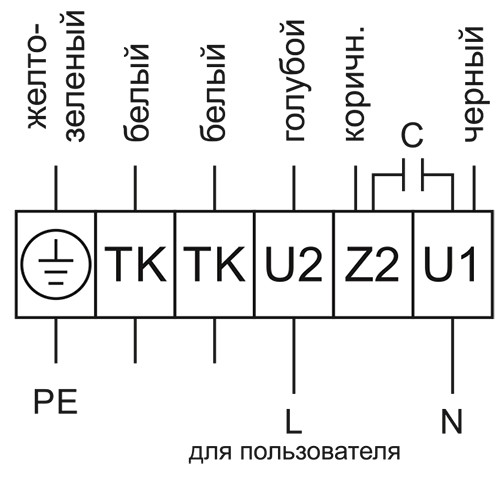

Электрические схемы подключения вентиляторов




Не представленные в наличии модели доступны к поставке под заказ
