Вставка гибкая для вентиляторов ВР 80-75, ВЦ 14-46 исполнения дымоудаления

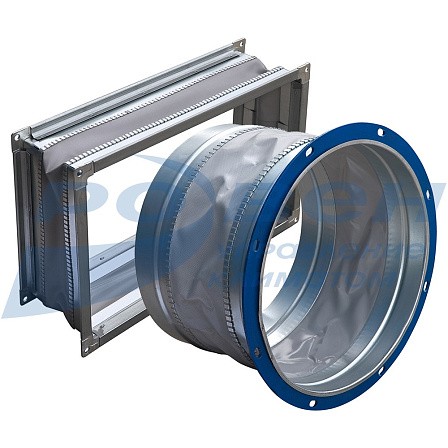

Вставки гибкие круглые и прямоугольные предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду. Вставки гибкие в исполнении «дымоудаление» применяются в системах вытяжной противодымной вентиляции и способны выдерживать температуру +400°С или +600°С в течение 120 минут (в зависимости от исполнения).
Корпус вставки изготовлен из оцинкованной стали, в середине закреплена лента, обеспечивающая герметичность канала. Конструкция вставки позволяет крепить её к фланцам вентиляторов с помощью болтов или реечного соединения.
Габаритные и присоединительные размеры вставок гибких круглых
Модель* |
№ вентилятора |
D |
D1 |
Фланец из полосы |
ВГК-ВР/ВЦ-4,0-Ф/Ф-Т400 |
4,0 |
400 |
434 |
25 |
ВГК-ВР/ВЦ-5,0-Ф/Ф-Т400 |
5,0 |
500 |
534 |
25 |
ВГК-ВР/ВЦ-6,3-Ф/Ф-Т400 |
6,3 |
630 |
665 |
25 |
* Т400 или Т600.
МАРКИРОВКА:
Вставка гибкая ВГК-ВР/ВЦ-2,0-Ф/Ф-Т400
где: ВГК-ВР/ВЦ – вставка гибкая круглая для радиальных вентиляторов ВР-80-75/ВЦ-14-46;
2,0 – типоразмер вставки гибкой круглой (номер вентилятора);
Ф/Ф – тип соединения вставки гибкой круглой: Ф/Ф - фланец-фланец; Ф/Н – фланец-ниппель;
Т400 – исполнение вставки гибкой круглой:
Т400 – дымоудаление с предельной температурой до 400°С;
Т600 – дымоудаление с предельной температурой до 600°С.
Габаритные и присоединительные размеры вставок гибких прямоугольных
Модель* |
№ вентилятора |
L |
H |
L1 |
H1 |
Фланец из шины |
ВГП-ВР/ВЦ-4,0-Ш/Ш-Т400 |
4,0 |
280 |
280 |
301 |
301 |
20 |
ВГП-ВР/ВЦ-5,0-Ш/Ш-Т400 |
5,0 |
350 |
350 |
380 |
380 |
30 |
ВГП-ВР/ВЦ-6,3-Ш/Ш-Т400 |
6,3 |
441 |
441 |
461 |
461 |
30 |
* Т400 или Т600.
МАРКИРОВКА:
Вставка гибкая ВГП-ВР/ВЦ-2,0-Ш/Ш-Т400
где: ВГП-ВР/ВЦ – вставка гибкая прямоугольная для радиальных вентиляторов ВР/ВЦ;
2,0 – типоразмер вставки гибкой прямоугольной (номер вентилятора);
Ш/Ш – тип соединения вставки гибкой прямоугольной: Ш/Ш - шина-шина;
Т400 – исполнение вставки гибкой круглой:
Т400 – дымоудаление с предельной температурой до 400°С;
Т600 – дымоудаление с предельной температурой до 600°С.
