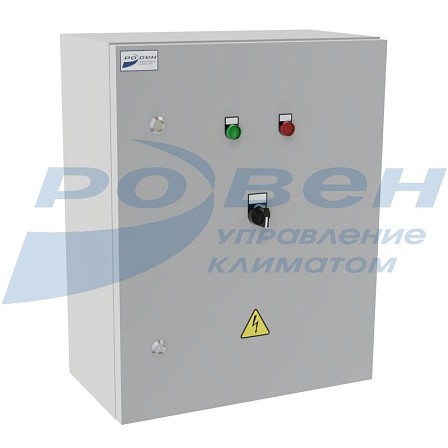

Щит управления вентиляционные с водяным калорифером типа ЩУВВК

Щиты управления системой вентиляции с водяным калорифером типа ЩУВВК применяются для комплексного автоматического управления приточными, приточно-вытяжными системами вентиляции с водяным нагревателем.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Щиты управления системой вентиляции с водяным калорифером типа ЩУВВК применяются для комплексного автоматического управления приточными и приточно-вытяжными системами вентиляции с водяным нагревателем.
Дополнительно, в зависимости от выбранных функций, к щиту могут подключаться: рекуператор, охладитель, увлажнитель, секции смешения, также поддерживается ряд дополнительных функций.

В щитах стандартно реализовано:

  • Активная система защиты теплообменника от замерзания:
- защита в режиме пуск: предварительный прогрев теплообменника перед запуском в течение 30 секунд (настраивается), при этом включается насос и кран смесительного узла открывается на 100%.
- аварийная остановка системы при температуре обратной воды ниже 8 ºС
(настраивается) и максимальное открытие клапана смесительного узла.
  • Защита в дежурном режиме (система в стопе):
- автоматическое открытие крана и включение насоса смесительного узла при падении температуры обратной воды ниже 18 ºС (настраивается).
При достижении заданной температуры кран снова закрывается и насос        останавливается.
- автоматическое включение насоса смесительного узла в постоянный режим работы при температуре наружного воздуха ниже +3ºС
(настраивается).
  • Защита цепей питания включаемых устройств от короткого замыкания;
  • Остановка работы щита управления по сигналу пожарной сигнализации с контролем защиты теплообменника от замерзания;
  • Автоматическое переключение режимов «Зима»-«Лето».

Варианты комплектации щитов управления:

Комплектация

Описание

I к

Стандартная комплектация

II к

Комплектация повышенного качества

Н1*

Управление (включение/выключение) однофазным насосом смесительного узла напряжением на 220В (свыше 1А необходимо указать ток насоса)

Н3*

Управление (включение/выключение) трёхфазным насосом смесительного узла напряжением на 380В (необходимо указать ток насоса)

* При заказе необходимо указать ток насоса.

Технические характеристики и габаритные размеры щитов управления ЩУВВК

Щиты чертеж.jpg

Наименование корпуса
(в металле)

В

Ш

Г

Габарит 1

395

310

220

Габарит 2

500

400

220

Габарит 3

650

500

220

Габарит 4

800

650

250

Габарит 5

1000

650

300

Габарит 6

1200

750

300

Габарит 7

1320

750

300

Габарит 8

1800

800

450

Габарит 9

2000

800

450

Габарит 10

2200

800

450

Наименование корпуса
(в пластике)

В

Ш

Г

Габарит 1

385

290

102

Габарит 2

535

290

102

Габарит 3

535

398

102

Габарит 4

410

300

153

Габарит 5

560

300

153

Габарит 6

560

408

153

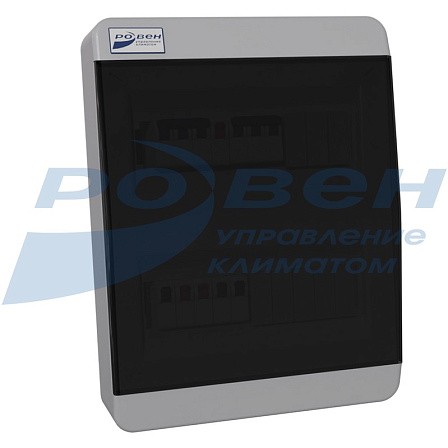

Стандартно щиты изготавливаются в пластиковом корпусе степенью защиты IP 41 (другое IP по запросу), но в зависимости от количества подключаемых вентиляторов, их мощности и напряжения, а также от выбранных дополнительных функций могут использоваться металлические корпуса IP 31 (другое IP по запросу). Информацию о габаритах, материале (пластик, металл) и степени пыле-влагозащиты корпуса (IP) можно уточнить при запросе.
Габаритный вес от 5 до 150кг.
Щиты управления могут эксплуатироваться только в условиях умеренного и холодного климата по категории размещения 4 (УХЛ4) согласно ГОСТ 15150.

Условия эксплуатации:

  • Рабочая температура окружающей среды от +5°C до +35°C.
  • Другое климатическое исполнение по запросу.

Рекомендуемые дополнительные функции:

  • /5.1, /5.2, /5.3 – данные функции рекомендуются для защиты двигателя вентилятора от перегрева и выхода его из строя;
  • /7 – использование этой опции позволяет отслеживать состояние загрязненности фильтров и вовремя их заменять, предотвращая загрязненность системы и поломку вентиляторов вследствие перегрузки;
  • /9 – данная функция позволяет защитить водяной калорифер при температурах наружного воздуха ниже 0°С от его замораживания и разрушения.
В комплект поставки щита управления входит: датчик наружной температуры, датчик приточного воздуха, датчик температуры обратной воды.

Порядок подбора щита управления:

- Выбирается комплектация щита управления – I или II (I – стандартная комплектация (Dekraft,IEK), II – комплектация повышенного качества(ARMAT IEK,CHINT)).
- Указывается тип щита.
- Выбираются дополнительные функции щита.
- Указывается тип насоса (на 220В или 380В) и при необходимости его ток.
- Далее выбирается тип, напряжение, мощность, ток и дополнительные функции каждого вентилятора (приточного, при наличии дополнительно приточного резервного, вытяжного, вытяжного резервного).

Если вытяжной вентилятор включается отдельно от приточного, то необходимо поставить префикс «о», например Во - означает, что вытяжной вентилятор включается отдельно от приточного, при отсутствие данного префикса все вентиляторы включаются совместно с приточным. Если вытяжной вентилятор включается отдельно или совместно с приточным, то необходимо поставить префикс «ос».
Дополнительная функция /11 или /11.1 относится к резервному вентилятору и реализуется при наличии дополнительных функций /5.1, /5.2, /5.3 или /22  у основного и при необходимости у резервного вентиляторов.
При комплектации щита управления датчиками они поставляются без соединительного кабеля.

Дополнительные функции щитов управления типа ЩУВВК

Номер

дополнительной функции

Описание

9

Термостат защиты от замерзания

10

Включение/выключение по заданному времени (функция недельного таймера).

Параметры уточнять при заказе

12*

Управление клапаном рециркуляции в зимний период (смешением воздуха) с электроприводом напряжением 24В постоянного тока с регулировкой 0-10В

12.1*

Управление клапаном рециркуляции (смешением воздуха) в летний и зимний период (режим охлаждения) с электроприводом напряжением 24В постоянного тока с регулировкой 0-10В

13.1.1

Управление рекуперацией (пластинчатый рекуператор) без байпасного клапана

13.1.2

Управление рекуперацией (пластинчатый рекуператор) с байпасным клапаном с электроприводом с возвратной пружиной напряжением на 220В (управление открыто/закрыто)

13.1.3

Управление рекуперацией (пластинчатый рекуператор) без байпасного клапана и функцией размораживание путем изменения скорости вентиляторов

13.1.4

Управление рекуперацией (пластинчатый рекуператор) с байпасным клапаном с электроприводом напряжением 24В постоянного тока с регулировкой 0-10В

13.2.1**

Управление роторным рекуператором без изменения скорости вращения (вкл/вык)

13.2.2**

Управление роторным рекуператором с изменением скорости вращения через ПЧ

(асинхронный двигатель)

13.2.3**

Управление роторным рекуператором с изменением скорости вращения посредством подачи сигнала 0-10 В, для систем со встроенными регуляторами скорости

13.3

Управление рекуперацией (рекуператор с промежуточным теплоносителем)

14.1***

Управление водяным охладителем

14.2.1

Управление фреоновым охладителем 1 ступень

14.2.2

Управление фреоновым охладителем 2 ступени

14.3

Управление фреоновым охладителем инверторного типа

14.4

Управление фреоновым охладителем (без встроенной автоматики)

15.1****

Включение системы по сигналу комнатного термостата

15.2

Контроль температуры воздуха по комнатному аналоговому датчику. Включение системы при превышении заданной температуры помещения - режим «охлаждения» (отключение системы при достижении уставки), регулировка оборотов вентилятора в зависимости от температуры (для регулировки необходимы дополнительные функции)

15.3

Контроль температуры воздуха по комнатному аналоговому датчику. Включение системы при понижении заданной температуры помещения - режим «нагрев» (отключение системы при достижении уставки), регулировка оборотов вентилятора в зависимости от температуры (для регулировки необходимы дополнительные функции)

16.1

Контроль концентрации СО2 по комнатному датчику

16.2

Контроль концентрации СО2 по датчику в вытяжном канале

16.3

Включение системы по сигналу от датчика угарного газа СО

16.4

Включение системы от газоанализатора (комплектация щита с датчиком)

16.5

 Включение системы от газоанализатора (комплектация щита без датчика)

17.1****

Включение системы по сигналу комнатного гигростата

17.2

Контроль влажности воздуха по комнатному аналоговому датчику. Управление системой по уровню влажности, регулировка оборотов вентилятора в зависимости от уровня влажности (для регулировки необходимы дополнительные функции)

17.3

Контроль влажности воздуха по канальному аналоговому датчику в вытяжном канале. Управление системой по уровню влажности, регулировка оборотов вентилятора в зависимости от уровня влажности (для регулировки необходимы дополнительные функции)

21

Преднагрев приточного воздуха перед рекуператором

24

Каскадное управление температурой в помещении по комнатному датчику температуры

(компенсация температуры приточного воздуха по температуре комнатного)

25

Управление температурой вытяжного воздуха (температурой в помещении) по датчику температуры в вытяжном канале (компенсация температуры приточного воздуха по температуре вытяжного)

26.1

Возможность подключения щита к системе диспетчеризации по протоколу ModBusRTU,

интерфейс RS-485, режим Slave

26.5

Возможность подключения щита к системе диспетчеризации по протоколу ModBus TCP,

интерфейс Ethernet, режим Slave

27

Управление влажностью подаваемого воздуха посредством сотового (поверхностного) увлажнителя в зимний период

27.1

Управление влажностью подаваемого воздуха посредством парового увлажнителя в зимний период

28.1

Управление осушением воздуха

30.1

Проводной пульт управления типа кнопочный пост

30.4****

Выносной пульт с семисегментным ЖКИ (встраиваемый)

30.5****

Выносной пульт с семисегментным ЖКИ (накладной)

31*****

Управление щитом автоматики через Wi-fi соединение или internet

33

Управление секцией бактерицидной обработки воздуха

34

Питание ламп подсветки секций

35

Измерение температуры наружного воздуха в канале

36

Выходные релейные сигналы «Работа», «Авария» (NO, 1А, 220АС) для диспетчеризации

* Требуются на приточном и вытяжном канале клапаны c приводом на 24В постоянного тока с управлением 0-10В функция /4.2.2.
** При заказе необходимо указать напряжение, мощность и ток привода рекуператора.
*** Управляющий сигнал 0-10В , питание на привод: напряжение 24В постоянного тока, расчетная мощность до 5 ВА.
**** Степень пыле-влагозащиты IP20. Необходимо это учитывать при выборе данной функции и условий планируемого места размещения устройства.
***** В щите устанавливается сетевой шлюз. Управление происходит через Web браузер или мобильное приложение.

Дополнительные функции вентиляторов, подключаемых к щитам управления типа ЩУВВК

Номер

дополнительной функции

Описание

1.1

Регулировка оборотов вентилятора на 220В в ручном режиме

1.10

Регулировка оборотов вентилятора на 220В в ручном режиме. Щит комплектуется регулятором, устанавливаемым вне корпуса по месту

1.2

Регулировка оборотов вентилятора на 220В в автоматическом режиме (через контроллер)

1.4

Регулировка оборотов EC вентилятора на 220В в автоматическом режиме (через контроллер)

1.5

Регулировка оборотов однофазного вентилятора на 220В в ручном режиме с панели преобразователя частоты

1.6

Регулировка оборотов однофазного вентилятора на 220В посредством преобразователя частоты в автоматическом режиме (через контроллер)

2.1*

Регулировка оборотов вентилятора на 380В в ручном режиме (с панели преобразователя частоты)

2.2*

Регулировка оборотов вентилятора на 380В в автоматическом режиме (через контроллер)

2.3

Регулировка оборотов EC вентилятора на 380В в автоматическом режиме (через контроллер)

2.4*

Регулировка оборотов вентилятора на 380В ручном режиме (с панели преобразователя частоты), установка преобразователя частоты на 220В (только для двигателей вентиляторов мощностью до 2,2кВт и переключаемых в схему работы от напряжения 3 фазы 220В)

2.5*

Регулировка оборотов вентилятора на 380В в автоматическом режиме (через контроллер), установка преобразователя частоты на 220В (только для двигателей вентиляторов мощностью до 2,2 кВт и переключаемых в схему работы от напряжения 3 фазы 220В)

4.1

Управление приводом воздушной заслонки на 220В с возвратной пружиной

4.1.1

Управление приводом воздушной заслонки на 220В с концевым выключателем и возвратной пружиной

4.2.1

Управление приводом воздушной заслонки на 24В постоянного тока с возвратной пружиной

4.2.2

Управление приводом воздушной заслонки на  24В постоянного тока с возвратной пружиной или без, с плавной регулировкой (управление 0..10В постоянного тока)

4.3

Управление приводом воздушной заслонки на 220В без возвратной пружины

(управление открыто/закрыто)

4.4

Управление приводом воздушной заслонки на 24В постоянного тока без возвратной пружины

(управление открыто/закрыто)

5.1**

Тепловое реле защиты двигателя на 380В

5.2**

Биметаллическое реле защиты двигателя на 220/380В

5.3**

Позисторное реле защиты двигателя на 220/380В

7***

Индикация загрязнения воздушного фильтра

8

Управление подогревом ламелей воздушного клапана

8.1

Управление периметральным подогревом воздушного клапана

8.2

Управление подогревом ламелей и периметральным обогревом воздушного клапана

8.3

Управление подогревом привода воздушного клапана

11****

АВР вентилятора (Автоматическое включение резервного вентилятора при аварийной остановке основного)

11.1****

АВР вентилятора (Автоматическое включение резервного вентилятора при аварийной остановке основного) с функцией наработки часов (попеременная работа основного и резервного вентилятора через интервал времени)

22

Контроль работы вентилятора по реле давления

23*****

Запуск вентиляторов по схеме «звезда-треугольник» только для двигателей с рабочими напряжениями (380Δ/660Y В) от 11 кВт и выше (невозможна для взрывозащищённых вентиляторов)

23.1

Запуск двигателя вентилятора посредством устройства плавного пуска, рекомендуется для двигателей мощностью от 11 кВт (только для общепромышленных двигателей, не дымоудаления)

* Расстояние от преобразователя частоты до вентилятора должно быть не более 30м (для неэкранированного кабеля).
** Дополнительная функция /5.1 применяется для двигателей без встроенной термозащиты, а дополнительные функции /5.2 и /5.3 - для двигателей со встроенной термозащитой.
*** Дополнительная функция /7 «индикация загрязнения воздушного фильтра» указывается только у основного приточного или вытяжного вентилятора и, в зависимости от этого, контролирует состояние фильтра в приточном или вытяжном воздуховоде.
**** Комплектация дополнительными функциями /11 и /11.1 не возможна без комплектации дополнительными функциями /5.1, /5.2, /5.3 или /22.
***** Функция /23 запуск вентилятора по схеме «звезда-треугольник» невозможна для взрывозащищенных вентиляторов! А также НЕВОЗМОЖНА для вентиляторов у которых в клеммной коробке двигателя НЕТ выводов всех концов обмоток и (или) рабочее напряжение вентилятора НЕ соответствует 380Δ/660Y.

Пример функциональной схемы управления вентиляционной установкой на базе щита типа ЩУВВК с пластинчатым рекуператором

ЩУВВК 2024 функц схема.jpg

1,10 - Электропривод воздушной заслонки (24В или 220В); 2 - Датчик температуры наружного воздуха;
3 - Электропривод байпасного клапана (напряжением 220В с возвратной пружиной );
4, 6 - Дифференциальное реле давления (контроль работы вентилятора);
5 - Дифференциальное реле давления (контроль обмерзания рекуператора);
7- Термостат защиты от замерзания теплообменника; 8 - Датчик температуры приточного воздуха;
9, 11 - Дифференциальное реле давления (контроль засорения фильтра);
12 - Электропривод крана нагревателя (24В); 13 - Циркуляционный насос (230В);
14 - Датчик температуры обратной воды; 15 - Датчик температуры вытяжного воздуха;
16 - Электропривод крана охладителя (24В).

Маркировка для вышеуказанной функциональной схемы:

Щит упр. Iк ЩУВВК/9/13.1.2/14.1/25-H1(1,2А)-П 0,87(380/1,8А)/2.1/4.1/5.2/7/22-В 0,51(220/2,32А)/1.5/4.1/7/22
               где:  Щит упр. Iк ЩУВВК – щит управления со стандартными комплектующими (Iк)
               приточной установкой с водяным калорифером;
                             /9/13.1.2/14.1/25 – номера дополнительных функций щита управления:
                              - /13.1.2 – управление рекуперацией (пластинчатый рекуператор)
                                с байпасным клапаном с электроприводом с возвратной пружиной
                                напряжением на 220В (управление открыто/закрыто);
                              - /14.1 – управление водяным охладителем – управляющий сигнал 0-10В постоянного тока;
                              - /25 – управление температурой вытяжного воздуха (температурой в помещении)
                                по датчику температуры в вытяжном канале (компенсация температуры
                                приточного воздуха по температуре вытяжного);
                             Н1 - управление (включение/выключение) однофазным насосом смесительного узла
                             напряжением на 220В номинальным током 1,2А;
                          П - приточный вентилятор;
                          0,87(380/1,8А) – мощность, напряжение и ток приточного вентилятора, кВт(В/А);
                           /2.1/4.1/5.2/7/22 – номера дополнительных функций приточного вентилятора:
                             - /2.1 – регулировка оборотов приточного вентилятора на 380В в ручном режиме;
                             - /4.1 – управление приводом воздушной заслонки на 220В с возвратной пружиной;
                             - /5.2 – биметаллическое реле защиты двигателя на 220/380В;
                             - /7 – индикация загрязнения воздушного фильтра;
                             - /22 – контроль работы вентилятора по реле давления;
                          В – вытяжной вентилятор;
                          0,51(220/2,32А) – мощность, напряжение и ток вытяжного вентилятора, кВт(В/А);
                          /1.5 /4.1/7/22 – номера дополнительных функций вытяжного вентилятора:
                             - /1.5 – Регулировка оборотов однофазного вентилятора на 220В в ручном режиме с панели
                                преобразователя частоты;
                             - /4.1 – управление приводом воздушной заслонки на 220В с возвратной пружиной;
                             - /7 – индикация загрязнения воздушного фильтра;
                             - /22 – контроль работы вентилятора по реле давления.

Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении

Спасибо за обращение!
Наш менеджер свяжется с вами.

Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96 получить консультацию
