Вставка гибкая для вентиляторов ВРН, ВРВ исполнения дымоудаления

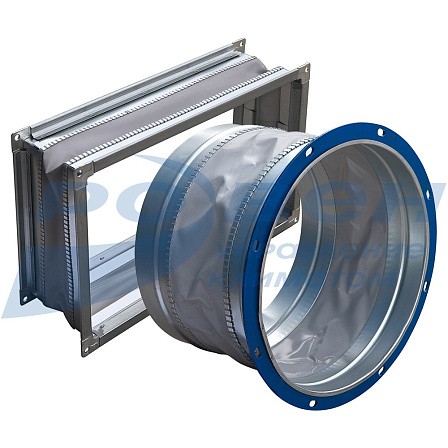

Вставки гибкие круглые и прямоугольные предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить
Руководства

Вставки гибкие круглые и прямоугольные предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду. Вставки гибкие в исполнении «дымоудаление» применяются в системах вытяжной противодымной вентиляции и способны выдерживать температуру +400°С или +600°С в течение 120 минут (в зависимости от исполнения).

Корпус вставки изготовлен из оцинкованной стали, в середине закреплена лента, обеспечивающая герметичность канала. Конструкция вставки позволяет крепить её к фланцам вентиляторов с помощью болтов или реечного соединения.

Габаритные и присоединительные размеры вставок гибких круглых

Вставки гибкие круглые ВРН, ВРВ.jpg

Модель*

№ вентилятора

D

D1

n, шт

Масса, кг

Фланец из полосы

ВГК-ВРН/ВРВ-4,0-Ф/Ф-Т400

4,0

400

434

8

3,1

25

ВГК-ВРН/ВРВ-4,5-Ф/Ф-Т400

4,5

450

479

8

3,5

25

ВГК-ВРН/ВРВ-5,0-Ф/Ф-Т400

5,0

500

534

16

3,8

25

ВГК-ВРН/ВРВ-5,6-Ф/Ф-Т400

5,6

560

589

16

4,3

25

ВГК-ВРН/ВРВ-6,3-Ф/Ф-Т400

6,3

630

665

16

4,8

25

ВГК-ВРН/ВРВ-7,1-Ф/Ф-Т400

7,1

710

739

16

5,4

25

ВГК-ВРН/ВРВ-8,0-Ф/Ф-Т400

8,0

800

829

16

6,1

25

ВГК-ВРН/ВРВ-9,0-Ф/Ф-Т400

9,0

900

938

16

6,8

25

ВГК-ВРН/ВРВ-10,0-Ф/Ф-Т400

10,0

1000

1030

16

7,5

25

ВГК-ВРН/ВРВ-11,2-Ф/Ф-Т400

11,2

1120

1158

16

8,5

25

ВГК-ВРН/ВРВ-12,5-Ф/Ф-Т400

12,5

1250

1280

16

9,5

25

* Т400 или Т600.

МАРКИРОВКА:

Вставка гибкая ВГК-ВРН/ВРВ-2,0-Ф/Ф-Т400
             где:  ВГК-ВРН/ВРВ – вставка гибкая круглая для радиальных вентиляторов ВРН/ВРВ;
                     2,0 – типоразмер вставки гибкой круглой (номер вентилятора);
                     Ф/Ф – тип соединения вставки гибкой круглой: Ф/Ф – фланец-фланец; Ф/Н – фланец-ниппель;
                     Т400 – исполнение вставки гибкой круглой:
                                  Т400 – дымоудаление с предельной температурой до 400°С;
                                  Т600 – дымоудаление с предельной температурой до 600°С.

Габаритные и присоединительные размеры вставок гибких прямоугольных

Вставки гибкие прямоугольные ВРН, ВРВ.jpg

Модель*

№ вент.

А

А1

В

В1

d

H

Масса, кг

Фланец из шины

ВГП-ВРН/ВРВ-4,0-Ш/Ш-Т400

4,0

533

513

304

284

9,5

167

3,1

20

ВГП-ВРН/ВРВ-4,5-Ш/Ш-Т400

4,5

595

575

341

321

9,5

167

3,4

20

ВГП-ВРН/ВРВ-5,0-Ш/Ш-Т400

5,0

673

644

385

356

11

215

5,5

30

ВГП-ВРН/ВРВ-5,6-Ш/Ш-Т400

5,6

749

720

426

397

11

215

6,6

30

ВГП-ВРН/ВРВ-6,3-Ш/Ш-Т400

6,3

831

802

473

444

11

215

7,4

30

ВГП-ВРН/ВРВ-7,1-Ш/Ш-Т400

7,1

930

901

529

500

11

215

8,3

30

ВГП-ВРН/ВРВ-8,0-Ш/Ш-Т400

8,0

1039

1010

595

566

11

215

9,2

30

ВГП-ВРН/ВРВ-9,0-Ш/Ш-Т400

9,0

1184

1156

691

663

11

215

10,3

30

ВГП-ВРН/ВРВ-10,0-Ш/Ш-Т400

10,0

1322

1294

761

733

11

215

11,5

30

ВГП-ВРН/ВРВ-11,2-Ш/Ш-Т400

11,2

1477

1443

842

813

11

215

12,8

30

ВГП-ВРН/ВРВ-12,5-Ш/Ш-Т400

12,5

1646

1618

935

907

11

215

14,3

30

* Т400 или Т600.

МАРКИРОВКА:

Вставка гибкая ВГП-ВРН/ВРВ-2,0-Ш/Ш-Т400
             где:  ВГП-ВРН/ВРВ – вставка гибкая прямоугольная для радиальных вентиляторов ВРН/ВРВ;
                     2,0 – типоразмер вставки гибкой прямоугольной (номер вентилятора);
                     Ш/Ш – тип соединения вставки гибкой прямоугольной: Ш/Ш – шина-шина;
                     Т400 – исполнение вставки гибкой прямоугольной:
                                  Т400 – дымоудаление с предельной температурой до 400°С;
                                  Т600 – дымоудаление с предельной температурой до 600°С.

Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении

Спасибо за обращение!
Наш менеджер свяжется с вами.
Руководство вставки гибкие.pdf

Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96 получить консультацию
