Приточно-вытяжная установка с пластинчатым рекуператором RWN-RP-Compact Grey
Бесплатный проект

получить консультацию
ТОВАР СЕРТИФИЦИРОВАН
Описание товара
Характеристики моделей
Купить
Руководства
Опросник

Компактные приточно-вытяжные установки RWN-RP Grey РОВЕН с пластинчатым рекуператором – предназначены для организации эффективной вентиляции в частных домах, коттеджах, офисных, коммерческих и других помещениях, где важны размеры оборудования, удобство обслуживания.
Установка типа RWN-RP Grey - это современная приточно-вытяжная вентиляция с рекуперацией, которая обеспечивает постоянный приток свежего воздуха и удаление загрязненного, что формирует здоровый микроклимат и комфортную атмосферу в вашем помещении.

Преимущества

  • Широкий типоразмерный ряд: Compact - 29
  • Диапазон расхода воздуха от 100 м3/ч до 4500 м3/ч
  • Подходит для вентиляции помещений площадью от 40 до 1800 м2
  • Компактные размеры корпуса
  • Шумо-, теплоизоляция корпуса толщиной 30 мм
  • Интегрированная автоматика в корпус приточно-вытяжной установки
  • Функциональный сенсорный пульт в комплекте
  • Подвесной монтаж
  • Класс защиты корпуса IP40
  • Минимальная температура входящего воздуха -25 °С без преднагрева и -35 °С – с преднагревом
  • Удобство в обслуживании: панель для обслуживания фильтра, нагревателя, вентилятора, автоматики находится снизу установки
  • Стандартные присоединительные размеры:
               - круглого сечения – от ø125 до ø200 мм
               - прямоугольного сечения – от 400х200 до 700х400 мм
  • Эффективность пластинчатого рекуператора 60%
  • Отключение по сигналу пожарной сигнализации
  • Возможность управление по Wi-Fi со смартфона, интеграция установки в комплексную систему «Умный дом» с Алисой, возможность удаленного управления по Modbus

Файлы
Приточно-вытяжная установка с пластинчатым рекуператором RWN-RP Grey.pdf
11,12 МБ Скачать

Структурная схема установок RWN-RP-HE Grey с электрическим нагревателем

RWN-RP-ЕС_структурная схема электро_Исполнение Compact и Classic.jpg

Условные обозначения на структурной схеме:

DТ1* - датчик температуры наружного воздуха;
DТ2 - канальный датчик температуры приточного воздуха;
DТ3 - датчик температуры воздуха после рекуператора;
DТ4* - канальный датчик температуры вытяжного воздуха;
DT5* - канальный датчик углекислого газа;
TS1 - термостат защиты калорифера EH1;
TS2* - термостат защиты калорифера EH2;
DTH1* - датчик влажности и температуры;
DP1* - реле перепада давления приточного фильтра G4;
DP2* - реле перепада давления вытяжного фильтра G4;
DP3* - реле перепада давления обмерзания охладителя;
DP4* - реле перепада давления приточного вентилятора;
DP5* - реле перепада давления вытяжного вентилятора;
DP6* - реле перепада давления дополнительных фильтров F7/F9/НЕРА;
DP7* - реле перепада давления фильтра преднагрева G4;
НЕ1* - подогрев приточной заслонки;
НЕ2* - подогрев вытяжной заслонки;
F1 - фильтр приточный G4;
F2 - фильтр вытяжной G4;
F3*- дополнительный фильтр F7/F9/НЕРА;
V1 - приточный вентилятор с ЕС-двигателем;
V2 - вытяжной вентилятор с ЕС-двигателем;
RP - рекуператор пластинчатый;
ЕН1 - электрический РТС нагреватель;
ЕН2* - электрический калорифер преднагрева с фильтром G4;
S1*, S2* - шумоглушители приточный и вытяжной;
SDS* - парораспределительная форсуночная секция;
SH* - пароувлажнитель;
FС* - фреоновый охладитель;
WC* - водяной охладитель;
CCU* - компрессорно-конденсаторный блок on/off или инверторный;
AD1* - воздушная приточная заслонка;
AD2* - воздушная вытяжная заслонка;
DM1* - электропривод воздушной приточной заслонки с возвратной пружиной, 220В, on/off;
DM2* - электропривод воздушной вытяжной заслонки с возвратной пружиной, 220В, on/off;
АС - контроллер автоматики;
CР - пульт управления;
SH - возможность подключения по протоколу ModBus
RS-485;
FA - пожарная сигнализация;
* - дополнительные устройства/функции по запросу

Структурная схема установок RWN-RP-HE Grey с водяным нагревателем

RWN-RP-ЕС_структурная схема вода_Исполнение Compact и Classic.jpg

Условные обозначения на структурной схеме:

DТ1* - датчик температуры наружного воздуха;
DТ2 - канальный датчик температуры приточного воздуха;
DТ3 - датчик температуры воздуха после рекуператора;
DТ4* - канальный датчик температуры вытяжного воздуха;
DT5* - канальный датчик углекислого газа;
DT6 - датчик температуры обратной воды;
TS1 - термостат защиты калорифера W;
TS2* - термостат защиты калорифера EH1;
DTH1* - датчик влажности и температуры;
DP1* - реле перепада давления приточного фильтра G4;
DP2* - реле перепада давления вытяжного фильтра G4;
DP3* - реле перепада давления обмерзания охладителя;
DP4* - реле перепада давления приточного вентилятора;
DP5* - реле перепада давления вытяжного вентилятора;
DP6* - реле перепада давления дополнительных фильтров F7/F9/НЕРА;
DP7* - реле перепада давления фильтра преднагрева G4;
НЕ1* - подогрев приточной заслонки;
НЕ2* - подогрев вытяжной заслонки;
F1 - фильтр приточный G4;
F2 - фильтр вытяжной G4;
F3*- дополнительный фильтр F7/F9/НЕРА;
V1 - приточный вентилятор с ЕС-двигателем;
V2 - вытяжной вентилятор с ЕС-двигателем;
RP - рекуператор пластинчатый;
W - водяной нагреватель;
ЕН1* - электрический калорифер преднагрева с фильтром G4;
S1*, S2* - шумоглушители приточный и вытяжной;
SDS* - парораспределительная форсуночная секция;
SH* - пароувлажнитель;
FС* - фреоновый охладитель;
WC* - водяной охладитель;
CCU* - компрессорно-конденсаторный блок on/off или инверторный;
AD1* - воздушная приточная заслонка;
AD2* - воздушная вытяжная заслонка;
DM1* - электропривод воздушной приточной заслонки с возвратной пружиной, 220В, on/off;
DM2* - электропривод воздушной вытяжной заслонки с возвратной пружиной, 220В, on/off;
М1* - насос водяного нагревателя;
М2* - привод трехходового клапана;
УВС* - узел водосмесительный;
АС - контроллер автоматики;
CР - пульт управления;
SH - возможность подключения по протоколу ModBus
RS-485;
FA - пожарная сигнализация;
* - дополнительные устройства/функции по запросу

Габаритные размеры
Габаритные размеры установок в исполнении Compact (100-800), мм

RWN-RP-ЕС-Compact_габариты 100-800.jpg

Типоразмер

L

B

H

L1

B1

a

y

b

f

D

Lm

Bm*

Hm

Масса, кг

100

1013

800

305

1053

742

177

304

318

152

Ø 125

1133

830

305

55

300

1013

800

305

1053

742

177

304

318

152

Ø 160

1133

830

305

60

400

1013

800

305

1053

742

177

304

318

152

Ø 200

1133

830

305

60

500

1226

816

308

1266

758

182

310

323

154

Ø 200

1346

846

308

77

600

1226

816

308

1266

758

182

310

323

154

Ø 200

1346

846

308

77

800

1226

816

308

1266

758

182

310

323

154

Ø 200

1346

846

308

78

* Размер Bm* соответствует установке с водяным нагревателем. Bm* = Bm + 100 мм.

Диаметры подключения водяного теплоносителя

Типоразмер

Диаметр подлкючения, дюйм

800

G 3/4"

Габаритные размеры установок в исполнении Compact (1000-2500), мм

RWN-RP-ЕС-Compact_габариты 1000-2500.jpg

Типоразмер

L

B

H

L1

B1

B2

B3

a

y

s

f

b x h

Lm

Bm

Hm

Масса, кг

1000

1626

1435

352

1666

1378

760

618

336

620

477

177

400x200

1706

1473

393

145

1200

1626

1435

352

1666

1378

760

618

336

620

477

177

400x200

1706

1473

393

153

1600

1626

1435

352

1666

1378

760

618

336

620

477

177

400x200

1706

1473

393

154

1800

1717

1628

415

1757

1571

856

715

385

717

526

208

500х300

1797

1666

452

203

2000

1717

1628

415

1757

1571

856

715

385

717

526

208

500х300

1797

1666

452

203

2200

1717

1628

415

1757

1571

856

715

385

717

526

208

600х300

1797

1666

452

203

2500

1717

1628

465

1757

1571

856

715

385

717

526

233

600х300

1797

1666

502

206

* Размер Bm* соответствует установке с водяным нагревателем. Bm* = Bm + 100 мм.

Диаметры подключения водяного теплоносителя

Типоразмер

Диаметр подлкючения, дюйм

1000-1600

G 3/4"

1800-2500

G 1"

Габаритные размеры установок в исполнении Compact (2700-3500), мм

RWN-RP-ЕС-Compact_габариты 2700-3500.jpg

Типоразмер

L

B

H

L1

L2

L3

B1

a

y

f

b x h

Lm

Bm

Hm

Масса, кг

2700

1810

1400

507

1659

553

1854

1444

367

666

253

600х350

1894

1583

547

215

3000

1810

1400

507

1659

553

1854

1444

367

666

253

600х350

1894

1583

547

215

3500

2000

1400

600

1848

616

2044

1444

367

666

253

600х350

2084

1583

640

270

* Размер Bm* соответствует установке с водяным нагревателем. Bm* = Bm + 100 мм.

Диаметры подключения водяного теплоносителя

Типоразмер

Диаметр подлкючения, дюйм

2700-3500

G 1"

Габаритные размеры установок в исполнении Compact (4500), мм

RWN-RP-ЕС-Compact_габариты 4500.jpg

Типоразмер

L

B

H

L1

L3

B1

a

y

f

b x h

Lm

Bm

Hm

Масса, кг

4500

2584

1650

600

2194

2628

1694

430

790

300

700х400

2628

1833

640

350

Диаметры подключения водяного теплоносителя

Типоразмер

Диаметр подлкючения, дюйм

4500

G 1"

Технические характеристики установок

Наименование*

Расход воздуха, м3/ч

Площадь

помещения, м2

Напряжение, В

Вентиляторы

Мощность

нагревателя, кВт

Ток ТЭНа

(на фазу),

А

Уровень шума Lp

(1м), дБ(A)

Мощность, кВт

Ток, А

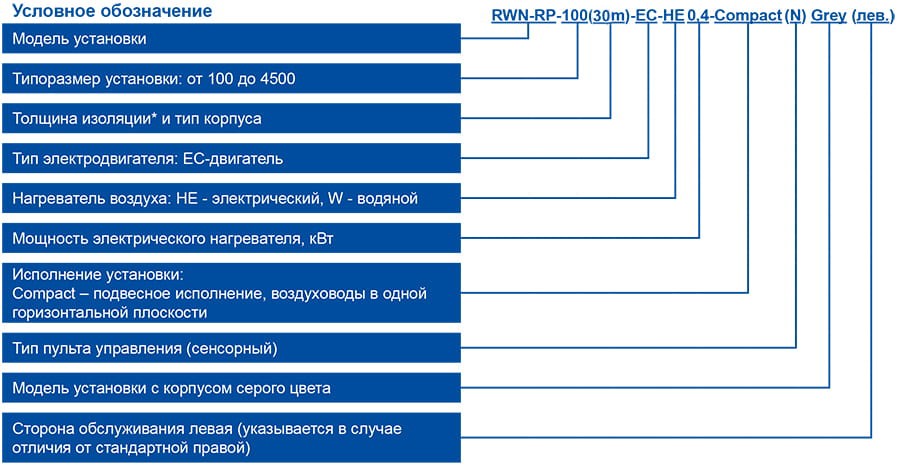

RWN-RP-100(30m)-ЕС-НЕ0,4-Compact(N) Grey

100

40

1~220

0,17

0,8

0,4

2,6

38,2

RWN-RP-300(30m)-ЕС-НЕ1,5-Compact(N) Grey

300

120

1~220

0,34

2,0

1,5

10,5

39,8

RWN-RP-400(30m)-ЕС-НЕ2,3-Compact(N) Grey

400

160

1~220

0,34

2,0

2,3

15,8

39,8

RWN-RP-500(30m)-ЕС-НЕ2,6-Compact(N) Grey

500

200

1~220

0,34

2,0

2,6

15,8

39,8

RWN-RP-600(30m)-ЕС-НЕ3-Compact(N) Grey

600

240

1~220

0,46

2,2

3,0

21,0

43,0

RWN-RP-800(30m)-ЕС-НЕ4,5-Compact(N) Grey

800

320

3~380

0,46

2,2

4,5

10,5

43,0

RWN-RP-800(30m)-ЕС-W-Compact(N) Grey

800

320

1~220

0,46

2,2

 -

-

43,0

RWN-RP-1000(30m)-ЕС-НЕ6-Compact(N) Grey

1 000

400

3~380

0,68

4,0

6,0

15,8

42,8

RWN-RP-1000(30m)-ЕС-W-Compact(N) Grey

1 000

400

1~220

0,68

4,0

 -

 -

42,8

RWN-RP-1200(30m)-ЕС-НЕ7,5-Compact(N) Grey

1 200

480

3~380

0,92

4,4

7,5

15,8

46,0

RWN-RP-1600(30m)-ЕС-НЕ11-Compact(N) Grey

1 600

640

3~380

0,92

4,4

11,0

21,0

46,0

RWN-RP-1600(30m)-ЕС-W-Compact(N) Grey

1 600

640

1~220

0,92

4,4

 -

-

46,0

RWN-RP-1800(30m)-ЕС-НЕ12-Compact(N) Grey

1 800

720

3~380

0,98

4,1

12,0

31,5

42,5

RWN-RP-1800(30m)-ЕС-W-Compact(N) Grey

1 800

720

1~220

0,98

4,1

-

 -

42,5

RWN-RP-2000(30m)-ЕС-НЕ13-Compact(N) Grey

2 000

800

3~380

1,18

4,2

13,0

31,5

42,5

RWN-RP-2000(30m)-ЕС-W-Compact(N) Grey

2 000

800

1~220

1,18

4,2

-

-

42,5

RWN-RP-2200(30m)-ЕС-НЕ14-Compact(N) Grey

2 200

880

3~380

1,4

6,2

14,0

31,5

45,8

RWN-RP-2200(30m)-ЕС-W-Compact(N) Grey

2 200

880

1~220

1,4

6,2

 -

 -

45,8

RWN-RP-2500(30m)-ЕС-НЕ15-Compact(N) Grey

2 500

1 000

3~380

1,4

6,2

15,0

31,5

45,8

RWN-RP-2500(30m)-ЕС-W-Compact(N) Grey

2 500

1 000

1~220

1,4

6,2

 -

-

45,8

RWN-RP-2700(30c)-ЕС-НЕ15-Compact(N) Grey

2 700

1 080

3~380

1,4

6,2

15,0

31,5

45,8

RWN-RP-2700(30c)-ЕС-W-Compact(N) Grey

2 700

1 080

1~220

1,4

6,2

 -

 -

45,8

RWN-RP-3000(30c)-ЕС-НЕ17-Compact(N) Grey

3 000

1 200

3~380

2,2

3,2

17,0

42,0

46,7

RWN-RP-3000(30c)-ЕС-W-Compact(N) Grey

3 000

1 200

3~380

2,2

3,2

 -

 -

46,7

RWN-RP-3500(30c)-ЕС-НЕ21-Compact(N) Grey

3 500

1 400

3~380

2,2

3,2

21,0

42,0

46,7

RWN-RP-3500(30c)-ЕС-W-Compact(N) Grey

3 500

1 400

3~380

2,2

3,2

 -

 -

46,7

RWN-RP-4500(30c)-ЕС-НЕ27-Compact(N) Grey

4 500

1 800

3~380

2,2

3,2

27,0

52,5

46,7

RWN-RP-4500(30c)-ЕС-W-Compact(N) Grey

4 500

1 800

3~380

2,2

3,2

 -

-

46,7

* HE - установка с электрическим нагревателем; W - установка с водяным нагревателем.
** По запросу возможно изменение мощности электрического нагревателя.
*** По запросу возможна модификация моделей с электрическим нагревателем N=4,5 кВт с 220 В.

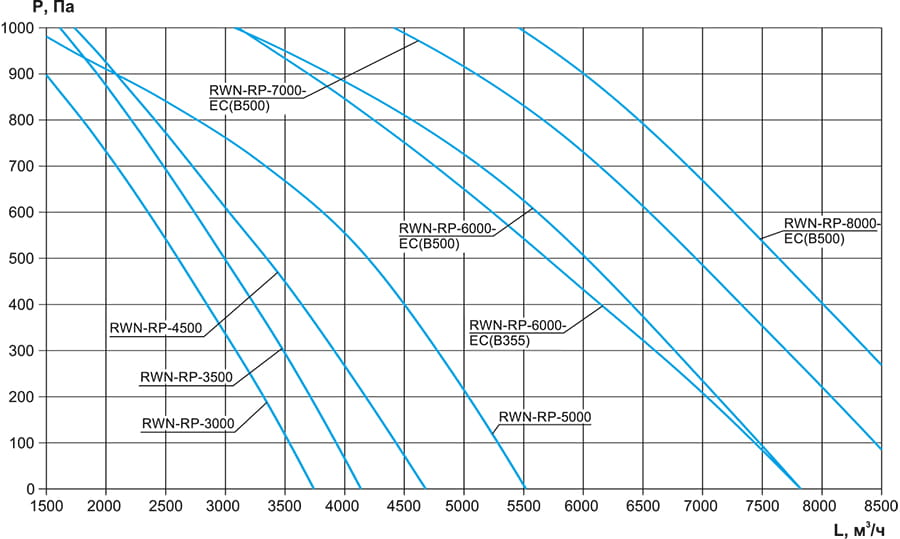

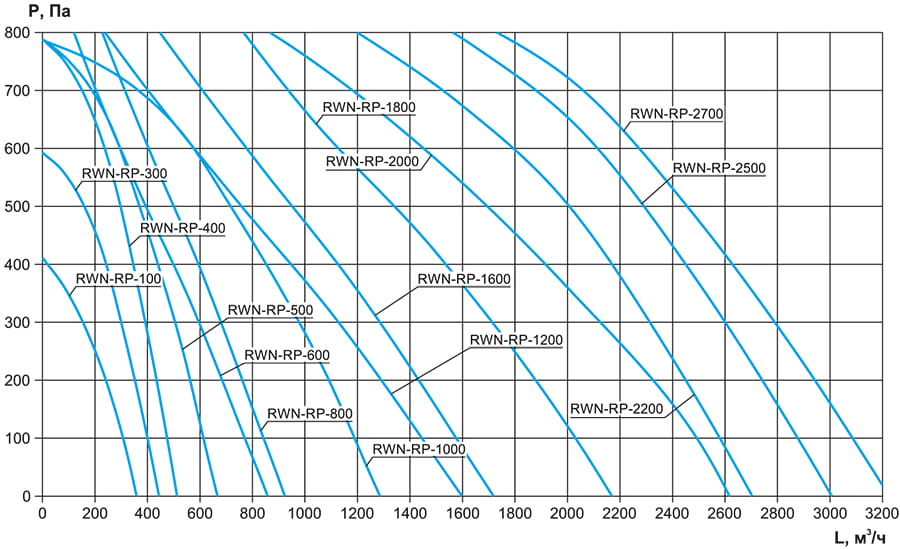

Аэродинамические характеристики установок

RWN-RP-ЕС Grey_аэродинамика 1.jpg

RWN-RP-ЕС Grey_аэродинамика 2.jpg

RWN-RP-Compact маркировка.jpg

* Примечание:
30m - бескаркасная конструкция с изоляцией 30 мм, допустимая наружная температура не ниже -20°С.
30c - каркасно-панельная конструкцию с изоляцией 30 мм, температура в помещении с не ниже + 5°С.
При размещении приточных установок на улице для защиты от осадков следует организовывать навес. Не допускается попадание влаги на клеммные соединения.
Крепление к стене по запросу.

Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении

Спасибо за обращение!
Наш менеджер свяжется с вами.
Руководство Приточно-вытяжная установка с пластинчатым рекуператором RWN-RP Grey.pdf
19,73 МБ Скачать
Инструкция по подключению к Wi-Fi для установок RWN с ЕС электродвигателем.pdf
5,76 МБ Скачать
Описание и функционал контроллера M245 в системе ALOKA.pdf
4,96 МБ Скачать
Вы можете заполнить небольшую анкету, чтобы наши менеджеры смогли более качественно обработать ваш запрос. Или скачать бланк, заполнить его вручную, а затем прикрепить. Наш менеджер свяжется с вами после отправки.
Скачать и заполнить бланк
Остались вопросы? Напишите нам!
Задать вопрос
Представитель (Ф.И.О)*
Название организации
Телефон*
Электронная почта*
Наименование объекта
Адрес объекта
Комментарии
    С этим товаром покупают

    Всю необходимую информацию также можно получить по телефону «горячей линии»

    + 7 800 200 93 96

    или по телефону

    +7 800 505 08 67 получить консультацию
    Сайт использует файлы cookie, которые позволяют узнавать вас и получать информацию о вашем пользовательском опыте.
    Хорошо
    Telegram
    ВКонтакте
    Дзен
    КАТАЛОГ ПРОДУКЦИИ
    ПРОЕКТИРОВЩИКАМ
    О КОМПАНИИ
    ЗАГРУЗКИ
    +7 800 200-93-96
    Многоканальный
    +7 800 505-08-67
    Интернет-магазин
    +374 604 626 63
    Офис продаж
    © 2026 ООО «РОВЕН-Регионы»
    Сделано в
