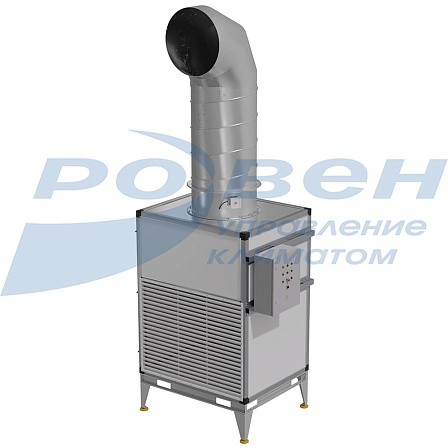

Модульная вентиляционная установка ГОРЫН-VGT
Вентиляционная установка предназначена для вентиляции овощных хранилищ при контейнерном методе хранения. Модельный ряд установок позволяет оптимально подобрать требуемый воздухообмен в привязке к объёму хранимой продукции. Конструкционные материалы используемые в установке, позволяют эксплуатировать установку во всех температурных и влажностных параметрах современных хранилищ поддерживая оптимальные климатические параметры внутри хранилища.
Установка представляет собой жёсткую пространственную объёмную коробчатую конструкцию собранную с помощью алюминиевых профилей. Стены собраны из теплоизолированных сэндвич-панелей, что позволяет минимизировать наличие конденсата на внутренних стенах и препятствует образованию плесени, коррозии деталей.
Наличие жёсткого подрамника позволяет осуществлять подъём и перемещение установки вилочным погрузчиком или рохлями, что облегчает транспортировочные работы с ней.
Основными компонентами установки в зависимости от модификации являются: воздушный клапан, воздухоохладитель (при наличии), вентилятор и щит управления.
Воздуховоды в комплект установки не входят и заказываются отдельно.

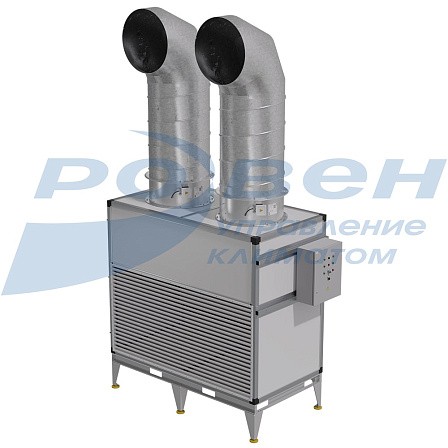

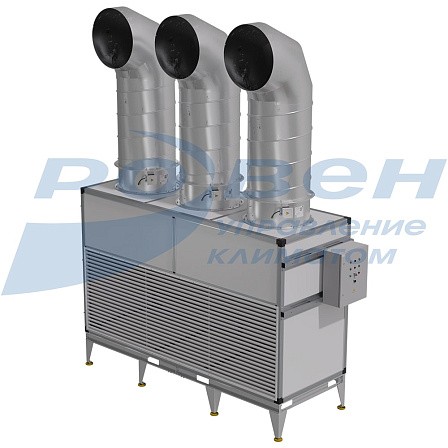

Пример использования вентиляционной установки ГОРЫН-VGT

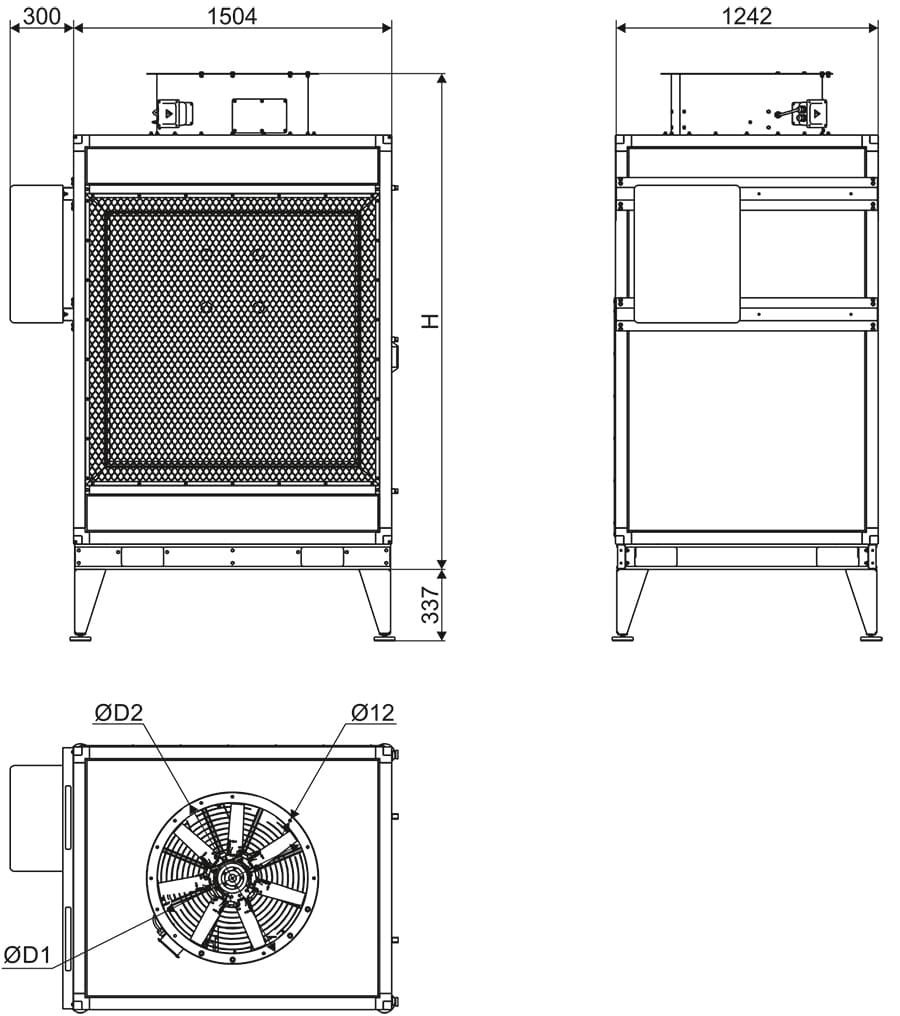

Габаритные и присоединительные размеры установок с одним вентилятором
|
Модель модульной вентиляционной установки |
D1 мм |
D2 мм |
H мм |
Масса, кг |
|
ГОРЫН-VGT-1-7,1/1,5-0-Р-П/220-УН-УХЛ3 |
710 |
810 |
2345 |
521 |
|
ГОРЫН-VGT-1-8,0/3,0-0-Р-П/220-УН-УХЛ3 |
800 |
900 |
2425 |
567 |
|
ГОРЫН-VGT-1-8,0/4,0-0-Р-П/220-УН-УХЛ3 |
800 |
900 |
2425 |
573 |
|
ГОРЫН-VGT-1-8,0/5,5-0-Р-П/220-УН-УХЛ3 |
800 |
900 |
2455 |
617 |
|
ГОРЫН-VGT-1-9,0/3,0-0-Р-П/220-УН-УХЛ3 |
900 |
1000 |
2425 |
580 |
|
ГОРЫН-VGT-1-9,0/4,0-0-Р-П/220-УН-УХЛ3 |
900 |
1000 |
2425 |
579 |
|
ГОРЫН-VGT-1-9,0/5,5-0-Р-П/220-УН-УХЛ3 |
900 |
1000 |
2455 |
617 |

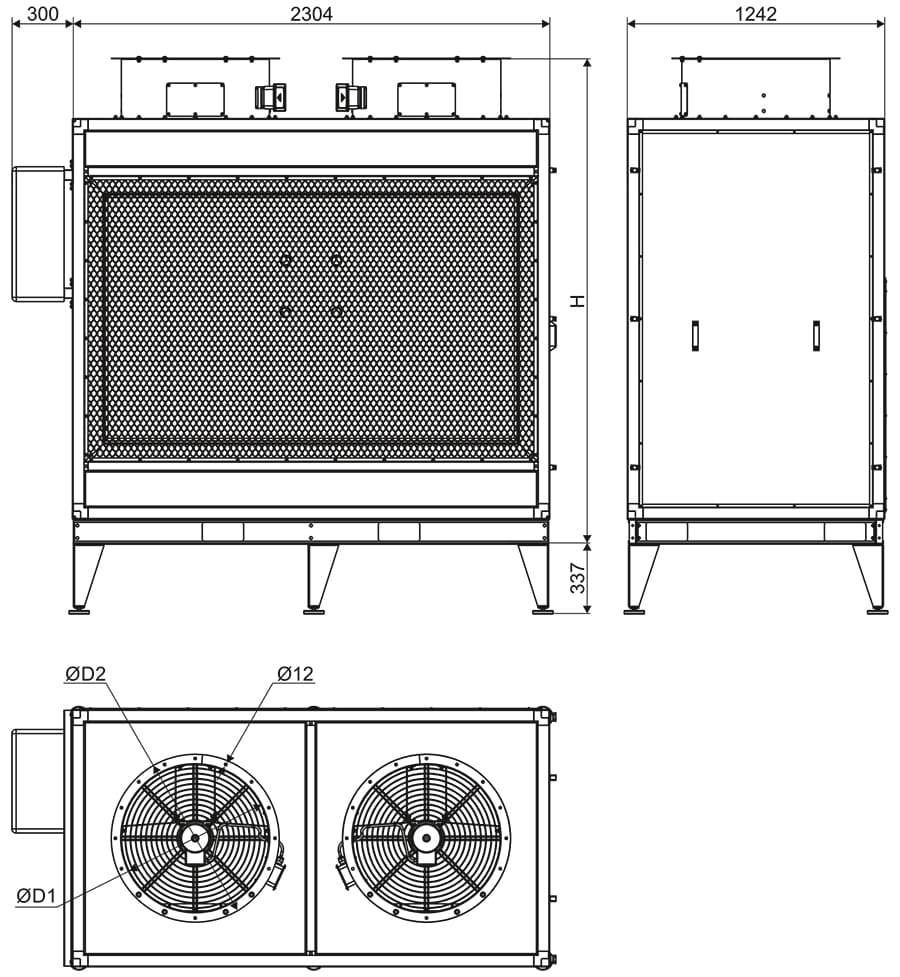

Габаритные и присоединительные размеры установок с двумя вентиляторами
|
Модель модульной вентиляционной установки |
D1 мм |
D2 мм |
H мм |
Масса, кг |
|
ГОРЫН-VGT-2-7,1/1,1-0-Р-П/220-УН-УХЛ3 |
710 |
810 |
2345 |
689 |
|
ГОРЫН-VGT-2-7,1/1,5-0-Р-П/220-УН-УХЛ3 |
710 |
810 |
2345 |
694 |
|
ГОРЫН-VGT-2-8,0/2,2-0-Р-П/220-УН-УХЛ3 |
800 |
900 |
2395 |
741 |
|
ГОРЫН-VGT-2-8,0/3,0-0-Р-П/220-УН-УХЛ3 |
800 |
900 |
2425 |
757 |
|
ГОРЫН-VGT-2-8,0/4,0-0-Р-П/220-УН-УХЛ3 |
800 |
900 |
2425 |
767 |
|
ГОРЫН-VGT-2-8,0/5,5-0-Р-П/220-УН-УХЛ3 |
800 |
900 |
2455 |
793 |

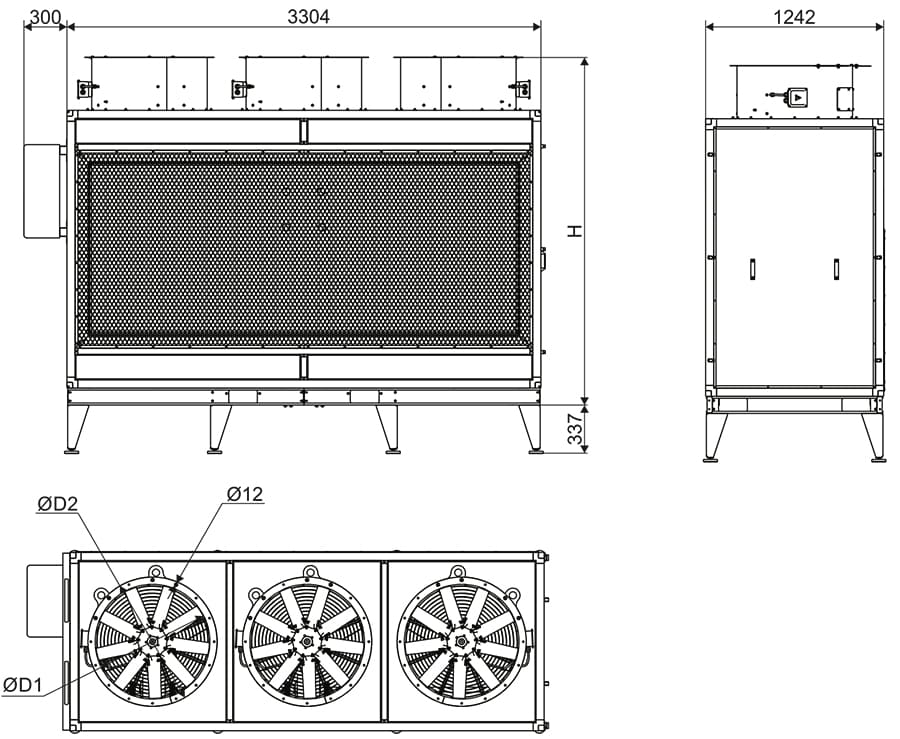

Габаритные и присоединительные размеры установок с тремя вентиляторами
|
Модель модульной вентиляционной установки |
D1 мм |
D2 мм |
H мм |
Масса, кг |
|
ГОРЫН-VGT-3-8,0/2,2-0-Р-П/220-УН-УХЛ3 |
800 |
900 |
2395 |
1027 |
|
ГОРЫН-VGT-3-8,0/3,0-0-Р-П/220-УН-УХЛ3 |
800 |
900 |
2425 |
1051 |
|
ГОРЫН-VGT-3-8,0/4,0-0-Р-П/220-УН-УХЛ3 |
800 |
900 |
2425 |
1067 |
|
ГОРЫН-VGT-3-8,0/5,5-0-Р-П/220-УН-УХЛ3 |
800 |
900 |
2455 |
1142 |
Технические характеристики
|
Модель модульной вентиляционной установки |
Номинальный диаметр рабочего колеса вентиляторов, дм |
Количество вентиляторов |
Максимальная (пиковая) суммарная мощность, |
Макс. ток, А |
Напряжение питания, В |
Производительность вентиляторов, м³/ч, при статическом давлении 100Па |
|
ГОРЫН-VGT-1-7,1/1,5-0-Р-П/220-УН-УХЛ3 |
7,1 |
1 |
3,71 |
11,84 |
380В~, /3+N+PE/, 50 Гц |
14800 |
|
ГОРЫН-VGT-1-8,0/3,0-0-Р-П/220-УН-УХЛ3 |
8,0 |
5,63 |
14,92 |
26800 |
||
|
ГОРЫН-VGT-1-8,0/4,0-0-Р- П/220-УН-УХЛ3 |
8,0 |
6,91 |
16,92 |
30000 |
||
|
ГОРЫН-VGT-1-8,0/5,5-0-Р-П/220-УН-УХЛ3 |
8,0 |
8,83 |
19,82 |
33600 |
||
|
ГОРЫН-VGT-1-9,0/3,0-0-Р-П/220-УН-УХЛ3 |
9,0 |
5,63 |
14,92 |
31750 |
||
|
ГОРЫН-VGT-1-9,0/4,0-0-Р-П/220-УН-УХЛ3 |
9,0 |
6,91 |
16,92 |
36250 |
||
|
ГОРЫН-VGT-1-9,0/5,5-0-Р-П/220-УН-УХЛ3 |
9,0 |
8,83 |
19,82 |
39200 |
||
|
ГОРЫН-VGT-2-7,1/1,1-0-Р-П/220-УН-УХЛ3 |
7,1 |
2 |
4,58 |
14,04 |
380В~, /3+N+PE/, 50 Гц |
23200 |
|
ГОРЫН-VGT-2-7,1/1,5-0-Р-П/220-УН-УХЛ3 |
7,1 |
5,68 |
15,78 |
29600 |
||
|
ГОРЫН-VGT-2-8,0/2,2-0-Р-П/220-УН-УХЛ3 |
8,0 |
7,47 |
18,54 |
53400 |
||
|
ГОРЫН-VGT-2-8,0/3,0-0-Р-П/220-УН-УХЛ3 |
8,0 |
9,52 |
21,94 |
53600 |
||
|
ГОРЫН-VGT-2-8,0/4,0-0-Р-П/220-УН-УХЛ3 |
8,0 |
12,09 |
25,94 |
60000 |
||
|
ГОРЫН-VGT-2-8,0/5,5-0-Р-П/220-УН-УХЛ3 |
8,0 |
15,93 |
31,74 |
67200 |
||
|
ГОРЫН-VGT-3-8,0/2,2-0-Р-П/220-УН-УХЛ3 |
8,0 |
3 |
10,35 |
23,91 |
380В~, /3+N+PE/, 50 Гц |
80100 |
|
ГОРЫН-VGT-3-8,0/3,0-0-Р-П/220-УН-УХЛ3 |
8,0 |
13,43 |
29,91 |
80400 |
||
|
ГОРЫН-VGT-3-8,0/4,0-0-Р-П/220-УН-УХЛ3 |
8,0 |
17,28 |
35,01 |
90000 |
||
|
ГОРЫН-VGT-3-8,0/5,5-0-Р-П/220-УН-УХЛ3 |
8,0 |
23,05 |
46,8 |
100800 |
Электрические схемы подключения вентиляторов

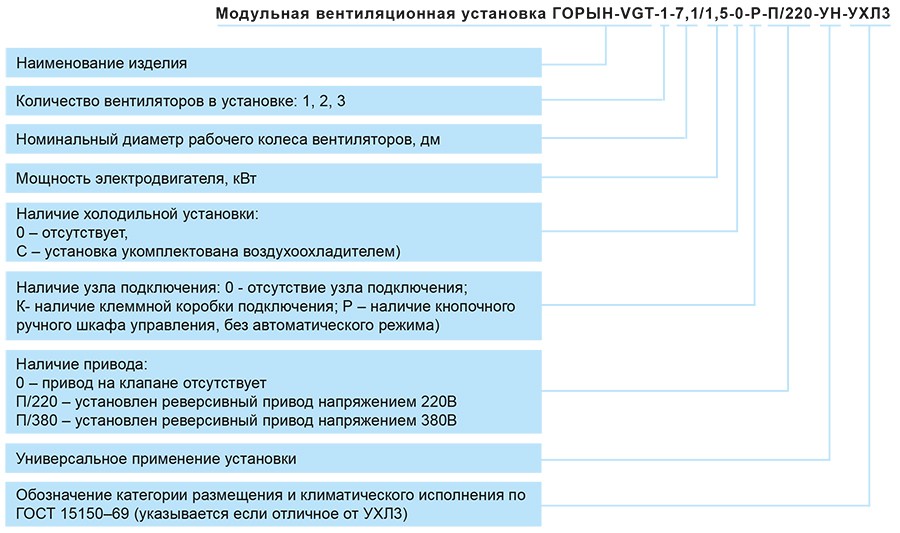

МАРКИРОВКА
