Вентиляторы крышные РОКС-ВКРС, РОКС-ВКРФ

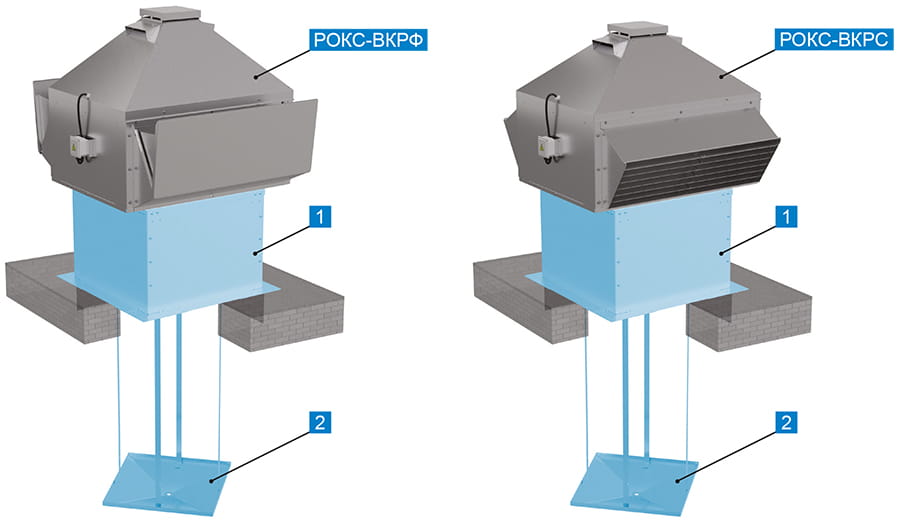

Вентиляторы крышные радиальные общепромышленного назначения с выходом потока воздуха в стороны РОКС-ВКРС и вверх РОКС-ВКРФ представляют собой крышные радиальные вентиляторы низкого давления, одностороннего всасывания, с рабочими лопатками загнутыми назад, устанавливаемые на кровле здания на стаканы монтажные типа СОМ.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить
Руководства

Вентиляторы крышные радиальные общепромышленного назначения с выходом потока воздуха в стороны РОКС-ВКРС и вверх РОКС-ВКРФ представляют собой крышные радиальные вентиляторы низкого давления, одностороннего всасывания, с рабочими лопатками загнутыми назад, устанавливаемые на кровле здания на стаканы монтажные типа СОМ.

Вентиляторы выпускают с двумя типами рабочих колес РК635 и РК935 с различными расходными характеристиками.

Полная информация о вентиляторах РОКС в электронном pdf-каталоге по ссылке во вкладке "Характеристики".

Файлы
Вентиляторы крышные серии РОКС-ВКРС, РОКС-ВКРФ.pdf

Габаритные и присоединительные размеры



                                                                       РОКС-ВКРС
РОКС-ВКРС чертеж.jpg

                                                                       РОКС-ВКРФ
РОКС-ВКРФ чертеж.jpg


Наименование

А, мм

В, мм

D, мм

H max,мм

L max, мм

РОКС-ВКРС-3,55 / РОКС-ВКРФ-3,55

480

945

14

645

880

РОКС-ВКРС-4,0 / РОКС-ВКРФ-4,0

530

1005

14

709

948

РОКС-ВКРС-4,5 / РОКС-ВКРФ-4,5

580

1069

14

767

1081

РОКС-ВКРС-5,0 / РОКС-ВКРФ-5,0

630

1138

14

774

1132

РОКС-ВКРС-5,6 / РОКС-ВКРФ-5,6

690

1219

14

918

1245

РОКС-ВКРС-6,3 / РОКС-ВКРФ-6,3

755

1329

14

993

1316

РОКС-ВКРС-7,1 / РОКС-ВКРФ-7,1

840

1469

14

1150

1480

РОКС-ВКРС-8,0 / РОКС-ВКРФ-8,0

1005

1699

16

1202

1678

РОКС-ВКРС-9,0 / РОКС-ВКРФ-9,0

1050

1729

16

1356

1755

РОКС-ВКРС-10,0 / РОКС-ВКРФ-10,0

1220

1979

16

1444

1935

РОКС-ВКРС-11,2 / РОКС-ВКРФ-11,2

1350

2126

16

1576

2197

РОКС-ВКРС-12,5 / РОКС-ВКРФ-12,5

1505

2327

18

1694

2417

Технические характеристики

№ вент.

Наименование

Номер кривой

N, кВт

n, об/мин

Ток при 380В, А

Масса max, кг

Общий дБа

3,55

РОКС-ВКРС-3,55-О-РК635-0,18/1500/220-380

РОКС-ВКРФ-3,55-О-РК635-0,18/1500/220-380

1

0,18

1310

0,73

39

70

РОКС-ВКРС-3,55-О-РК935-0,18/1500/220-380

РОКС-ВКРФ-3,55-О-РК935-0,18/1500/220-380

2

0,18

1310

0,73

39

72

РОКС-ВКРС-3,55-О-РК635-1,5/3000/220-380

РОКС-ВКРФ-3,55-О-РК635-1,5/3000/220-380

3

1,5

2790

3,48

49

83

РОКС-ВКРС-3,55-О-РК935-2,2/3000/220-380

РОКС-ВКРФ-3,55-О-РК935-2,2/3000/220-380

4

2,2

2810

4,97

51

82

4,0

РОКС-ВКРС-4,0-О-РК635-0,37/1500/220-380

РОКС-ВКРФ-4,0-О-РК635-0,37/1500/220-380

1

0,37

1320

1,12

44

74

РОКС-ВКРС-4,0-О-РК935-0,37/1500/220-380

РОКС-ВКРФ-4,0-О-РК935-0,37/1500/220-380

2

0,37

1320

1,12

43

76

РОКС-ВКРС-4,0-О-РК635-3/3000/220-380

РОКС-ВКРФ-4,0-О-РК635-3/3000/220-380

3

3

2820

6,54

61

87

РОКС-ВКРС-4,0-О-РК935-4/3000/220-380

РОКС-ВКРФ-4,0-О-РК935-4/3000/220-380

4

4

2840

8,41

61

86

4,5

РОКС-ВКРС-4,5-О-РК635-0,55/1500/220-380

РОКС-ВКРФ-4,5-О-РК635-0,55/1500/220-380

1

0,55

1350

1,61

65

79

РОКС-ВКРС-4,5-О-РК935-1,1/1500/220-380

РОКС-ВКРФ-4,5-О-РК935-1,1/1500/220-380

2

1,1

1370

2,97

67

81

5,0

РОКС-ВКРС-5,0-О-РК635-0,37/1000/220-380

РОКС-ВКРФ-5,0-О-РК635-0,37/1000/220-380

1

0,37

910

1,33

69

75

РОКС-ВКРС-5,0-О-РК935-0,55/1000/220-380

РОКС-ВКРФ-5,0-О-РК935-0,55/1000/220-380

2

0,55

910

1,87

69

77

РОКС-ВКРС-5,0-О-РК635-1,1/1500/220-380

РОКС-ВКРФ-5,0-О-РК635-1,1/1500/220-380

3

1,1

1370

2,97

75

83

РОКС-ВКРС-5,0-О-РК935-1,5/1500/220-380

РОКС-ВКРФ-5,0-О-РК935-1,5/1500/220-380

4

1,5

1380

3,95

75

85

5,6

РОКС-ВКРС-5,6-О-РК635-0,55/1000/220-380

РОКС-ВКРФ-5,6-О-РК635-0,55/1000/220-380

1

0,55

910

1,87

92

79

РОКС-ВКРС-5,6-О-РК935-0,75/1000/220-380

РОКС-ВКРФ-5,6-О-РК935-0,75/1000/220-380

2

0,75

910

2,29

92

81

РОКС-ВКРС-5,6-О-РК635-2,2/1500/220-380

РОКС-ВКРФ-5,6-О-РК635-2,2/1500/220-380

3

2,2

1390

5,36

101

87

РОКС-ВКРС-5,6-О-РК935-3/1500/220-380

РОКС-ВКРФ-5,6-О-РК935-3/1500/220-380

4

3

1410

7,12

101

89

6,3

РОКС-ВКРС-6,3-О-РК635-1,1/1000/220-380

РОКС-ВКРФ-6,3-О-РК635-1,1/1000/220-380

1

1,1

910

3,18

109

83

РОКС-ВКРС-6,3-О-РК935-1,5/1000/220-380

РОКС-ВКРФ-6,3-О-РК935-1,5/1000/220-380

2

1,5

920

4,05

109

86

РОКС-ВКРС-6,3-О-РК635-3/1500/220-380

РОКС-ВКРФ-6,3-О-РК635-3/1500/220-380

3

3

1410

7,12

132

92

РОКС-ВКРС-6,3-О-РК935-5,5/1500/220-380

РОКС-ВКРФ-6,3-О-РК935-5,5/1500/220-380

4

5,5

1440

12,1

141

94

7,1

РОКС-ВКРС-7,1-О-РК635-2,2/1000/220-380

РОКС-ВКРФ-7,1-О-РК635-2,2/1000/220-380

1

2,2

920

5,79

153

88

РОКС-ВКРС-7,1-О-РК935-3/1000/220-380

РОКС-ВКРФ-7,1-О-РК935-3/1000/220-380

2

3

930

7,31

153

90

РОКС-ВКРС-7,1-О-РК635-7,5/1500/380-660

РОКС-ВКРФ-7,1-О-РК635-7,5/1500/380-660

3

7,5

1440

15,8

209

96

РОКС-ВКРС-7,1-О-РК935-11/1500/380-660

РОКС-ВКРФ-7,1-О-РК935-11/1500/380-660

4

11

1440

22,9

209

98

8,0

РОКС-ВКРС-8,0-О-РК635-3/1000/220-380

РОКС-ВКРФ-8,0-О-РК635-3/1000/220-380

1

3

930

7,31

217

92

РОКС-ВКРС-8,0-О-РК935-5,5/1000/380-660

РОКС-ВКРФ-8,0-О-РК935-5,5/1000/380-660

2

5,5

950

13,2

224

95

РОКС-ВКРС-8,0-О-РК635-11/1500/380-660

РОКС-ВКРФ-8,0-О-РК635-11/1500/380-660

3

11

1440

22,9

263

101

РОКС-ВКРС-8,0-О-РК935-18,5/1500/380-660

РОКС-ВКРФ-8,0-О-РК935-18,5/1500/380-660

4

18,5

1450

36,1

306

103

8,0

РОКС-ВКРС-9,0-О-РК635-2,2/750/220-380

РОКС-ВКРФ-9,0-О-РК635-2,2/750/220-380

1

2,2

690

6,11

247

89

РОКС-ВКРС-9,0-О-РК935-4/750/380-660

РОКС-ВКРФ-9,0-О-РК935-4/750/380-660

2

4

700

10,1

256

92

РОКС-ВКРС-9,0-О-РК635-5,5/1000/380-660

РОКС-ВКРФ-9,0-О-РК635-5,5/1000/380-660

3

5,5

950

13,2

297

97

РОКС-ВКРС-9,0-О-РК935-11/1000/380-660

РОКС-ВКРФ-9,0-О-РК935-11/1000/380-660

4

11

960

23,6

329

99

10,0

РОКС-ВКРС-10,0-О-РК635-4/750/380-660

РОКС-ВКРФ-10,0-О-РК635-4/750/380-660

1

4

700

10,1

371

93

РОКС-ВКРС-10,0-О-РК935-7,5/750/380-660

РОКС-ВКРФ-10,0-О-РК935-7,5/750/380-660

2

7,5

720

17,9

371

96

РОКС-ВКРС-10,0-О-РК635-11/1000/380-660

РОКС-ВКРФ-10,0-О-РК635-11/1000/380-660

3

11

960

23,6

410

101

РОКС-ВКРС-10,0-О-РК935-15/1000/380-660

РОКС-ВКРФ-10,0-О-РК935-15/1000/380-660

4

15

960

31,2

403

103

11,2

РОКС-ВКРС-11,2-О-РК635-7,5/750/380-660

РОКС-ВКРФ-11,2-О-РК635-7,5/750/380-660

1

7,5

720

17,9

456

98

РОКС-ВКРС-11,2-О-РК935-11/750/380-660

РОКС-ВКРФ-11,2-О-РК935-11/750/380-660

2

11

720

25,3

456

100

РОКС-ВКРС-11,2-О-РК635-18,5/1000/380-660

РОКС-ВКРФ-11,2-О-РК635-18,5/1000/380-660

3

18,5

960

37

541

105

РОКС-ВКРС-11,2-О-РК935-30/1000/380-660

РОКС-ВКРФ-11,2-О-РК935-30/1000/380-660

4

30

960

59,6

511

107

12,5

РОКС-ВКРС-12,5-О-РК635-15/750/380-660

РОКС-ВКРФ-12,5-О-РК635-15/750/380-660

1

15

720

31,2

685

102

РОКС-ВКРС-12,5-О-РК935-18,5/750/380-660

РОКС-ВКРФ-12,5-О-РК935-18,5/750/380-660

2

18,5

720

39

685

104

РОКС-ВКРС-12,5-О-РК635-30/1000/380-660

РОКС-ВКРФ-12,5-О-РК635-30/1000/380-660

3

30

960

59,6

920

108

РОКС-ВКРС-12,5-О-РК935-45/1000/380-660

РОКС-ВКРФ-12,5-О-РК935-45/1000/380-660

4

45

980

87

960

111

Электрические схемы подключения вентиляторов РОКС-ВКРС / РОКС-ВКРФ

* В вентиляторах с номинальным напряжением ∆/Y 380В/660В предусмотрена возможность запуска пониженным напряжением по схеме Y-∆. Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.
