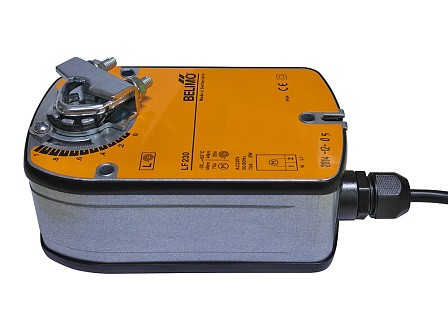

Поворотный электропривод для шаровых кранов Belimo
Компания РОВЕН предлагает купить поворотный электропривод для шаровых кранов belimo в Армении по выгодной цене. am@rowen.am Позвоните по телефону +7 800 200 93 96, наши специалисты ответят на все ваши вопросы.
Поворотные электроприводы предназначены для управления трехходовым клапаном. Они поворачивают шар внутри трехходового крана — регулирующее устройство — в открытое положение согласно управляющему сигналу. Кран открывается в направлении против часовой стрелки и закрывается по часовой стрелке.
Простая прямая установка на шаровой кран при помощи одного винта. Устройство для монтажа встроено в указатель положение электропривода. Положение установки по отношению к шаровому крану может выбираться с шагом 90°.
Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления). Угол поворота настраивается при помощи механических упоров. Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

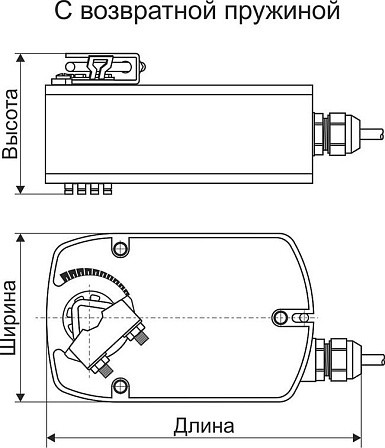

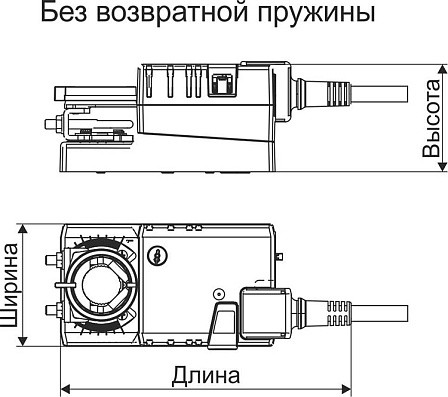

Габаритные и присоединительные размеры (мм)
| Модель | A | B | C | E | F |
| LR24A-SR | 25 | 103 | 84 | 71 | 134 |
| SR24A-SR | 33 | 117 | 86 | 93 | 177 |
Технические данные
| Технические характеристики | Модель | |
| LR24A-SR | SR24A-SR | |
| Номинальное напряжение |
24 В ~ 50/60 Гц 24 В= |
|
| Диапазон номинального напряжения | 19,2…28,8 В ~/= | |
| Расчетная мощность | 2 ВА | 4 ВА |
|
Потребляемая мощность: — во время вращения — в состоянии покоя |
1,0 Вт 0,4 Вт |
2 Вт 0,4 Вт |
| Крутящий момент | 5 Нм | 20 Нм |
|
Соединение: — питание |
Кабель: 1 м , 3 х 0,75 мм2 |
|
| Параллельное соединение | Возможно c учетом мощностей | |
| Крутящий момент (номинальный) | Мин. 5 Нм при номинальном напряжении | |
|
Управление: — управляющий сигнал Y — рабочий диапазон |
0…10 В = Типовое входное сопротивление 100кОм 2…10 В = |
— |
|
Обратная связь (измеряемое напряжение) |
2… 10 В = , макс. 1 мА |
— |
| Равность хода | ±5% | — |
| Ручное управление | Редуктор выводится из зацепления при помощи кнопки с самовозвратом, ручная блокировка | |
| Время поворота | 90 с / 95° | |
| Уровень шума | Макс. 35 дБ (без клапана) | |
| Индикация положения | Механический указатель, съемный | |
| Класс защиты | III (для низких напряжений) | |
| Электромагнитная совместимость | Соответствует 89/336/ЕЕС | |
| Степень защиты корпуса | IP54 в любом положении установки | |
| Температура окружающей среды | 0…+50° С | |
| Температура переносимой среды |
+5…+100°С (шаровой кран) –10°С с подогревом штока по запросу |
|
| Температура хранения | –40…+80°С | |
| Влажность окружающей среды | 95% отн., не конденсир. (по EN 60730-1) | |
| Масса | ≈0,55 кг | ≈1 кг |
Схема подключения
Электрическая схема подключения LR24A-SR
Электрическая схема подключения SR24A-SR
