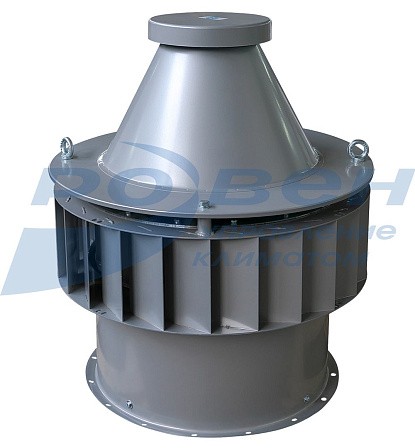

Вентилятор крышный взрывозащищенный ВКР
- Корпус из углеродистой стали с полимерным покрытием
- Лопатки, загнутые назад
- Трехфазный асинхронный взрывозащищенный двигатель
- Вентиляторы выпускаются во взрывозащищенном исполнении (В1)
- Защита от попадания осадков в вентиляционный канал (1-я категория размещения по ГОСТ 15150-90)
- Климатическое исполнение У (от -40ºС до +45ºС)
- Класс защиты электродвигателя IP 54
Крышные вентиляторы серии ВКР представляют собой радиальные вентиляторы низкого давления, одностороннего всасывания, с рабочими лопатками загнутыми назад, устанавливаемые на кровле здания на узлы прохода или монтажные стаканы типа СМ.
Во избежание протекания атмосферных осадков или конденсата, образуемого на границе влажного воздуха, выходящего из помещения и холодных металлических частей вентилятора, необходимо устанавливать дренажный поддон.
Вентиляторы ВКР во взрывозащищенном исполнении комплектуются взрывозащищенными электродвигателями с маркировкой взрывозащиты 1Ех d llВ Т4.
Габаритные и присоединительные размеры (мм) крышных вентиляторов серии ВКР
|
Модель |
D |
D1 |
D2 |
D3 |
H |
H1 |
|
ВКР-4,0 |
530 |
490 |
400 |
434 |
700 |
183 |
|
ВКР-5,0 |
663 |
613 |
500 |
534 |
820 |
263 |
|
ВКР-6,3 |
834 |
772 |
630 |
665 |
1023 |
323 |
Технические и аэродинамические характеристики крышных вентиляторов серии ВКР
Акустические характеристики крышных вентиляторов серии ВКР
|
№ вентилятора |
Частота вращения, об/мин |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий, дБа |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
|
4,0 |
1500 |
78 |
84 |
79 |
77 |
70 |
65 |
65 |
56 |
77 |
|
6,3 |
1000 |
76 |
83 |
87 |
92 |
87 |
80 |
72 |
64 |
92 |
|
1500 |
90 |
93 |
94 |
90 |
85 |
75 |
72 |
96 |
96 |
|
Пример обозначения:
Вентилятор крышный ВКР-6,3-В1-РН-2,2/1000/380-У1
где: ВКР – серия крышного вентилятора;
6,3 – типоразмер вентилятора;
В1 – взрывозащищенный;
РН – комплектация рабочим колесом с назад загнутыми лопатками;
2,2 – мощность электродвигателя, кВт;
1000 – частота вращения рабочего колеса, об/мин;
380 – напряжение питания электродвигателя, В;
У1 – климатическое исполнение и категория размещения по ГОСТ 15150.
