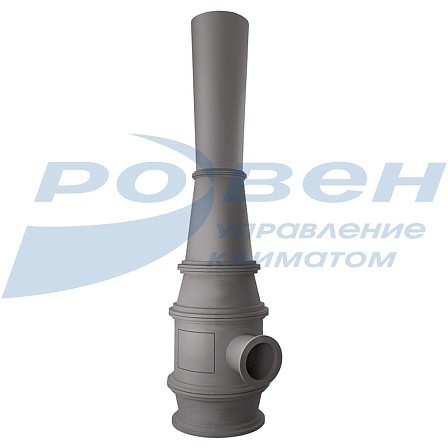

Эжектор низкого давления

Эжекторы предназначены для удаления воздуха, содержащего взрывоопасные газы, пары и пыли, если для их перемещения отсутствуют вентиляторы.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Эжекторы предназначены для удаления воздуха, содержащего взрывоопасные газы, пары и пыли, если для их перемещения отсутствуют вентиляторы.
Эжекторы низкого давления имеют производительность от 1000 до 12000 м3/ч при гидравлических потерях во всасывающих сетях от 50 до 300 Па и коэффициенте подмешивания β=1.
Для заказа и выбора эжектора по производительности и величине гидравлических потерь во всасывающих сетях необходимо указать модель и обозначение эжектора.

Ezhektor chertej.jpg

Габаритные и присоединительные размеры (мм)

№ п/п

Модель

Обозначение

l1

l2

l3

lобщ

d1

d2

d3

d4

1

ЭИ-1

ЭИ.01.00.00

1080

728

930

2750

316

116

196

246

2

ЭИ-2

ЭИ.01.00.00-01

1360

648

885

2904

98

3

ЭИ-3

ЭИ.01.00.00-02

1470

592

875

2944

94

4

ЭИ-4

ЭИ.01.00.00-03

1570

560

860

3000

88

5

ЭИ-5

ЭИ.01.00.00-04

1640

530

850

3030

84

6

ЭИ-6

ЭИ.01.00.00-05

1680

522

845

3054

82

7

ЭИ-7

ЭИ.02.00.00

1570

1032

1370

3970

446

164

276

396

8

ЭИ-8

ЭИ.02.00.00-01

1980

905

1305

4190

140

9

ЭИ-9

ЭИ.02.00.00-02

2120

840

1295

4255

136

10

ЭИ-10

ЭИ.02.00.00-03

2240

800

1275

4315

124

11

ЭИ-11

ЭИ.02.00.00-04

2340

768

1260

4370

120

12

ЭИ-12

ЭИ.02.00.00-05

2410

745

1250

4405

116

13

ЭИ-13

ЭИ.03.00.00

2020

1250

1650

4930

556

202

351

396

14

ЭИ-14

ЭИ.03.00.00-01

2510

1105

1570

5194

171

15

ЭИ-15

ЭИ.03.00.00-02

2680

1024

1555

5268

164

16

ЭИ-16

ЭИ.03.00.00-03

2840

968

1535

5354

156

17

ЭИ-17

ЭИ.03.00.00-04

2990

904

1510

5414

148

18

ЭИ-18

ЭИ.03.00.00-05

3070

880

1505

5464

142

19

ЭИ-19

ЭИ.04.00.00

2170

1456

2030

5664

626

231

446

626

20

ЭИ-20

ЭИ.04.00.00-01

2550

1320

1975

5854

210

21

ЭИ-21

ЭИ.04.00.00-02

3010

1130

1920

6070

188

22

ЭИ-22

ЭИ.04.00.00-03

3120

1112

1900

6145

180

23

ЭИ-23

ЭИ.04.00.00-04

3230

1080

1880

6200

172

24

ЭИ-24

ЭИ.04.00.00-05

3308

1030

1865

6214

166

25

ЭИ-25

ЭИ.05.00.00

3370

1640

2255

7275

796

258

496

626

26

ЭИ-26

ЭИ.05.00.00-01

3810

1480

2195

7495

234

27

ЭИ-27

ЭИ.05.00.00-02

4240

1320

2140

7710

211

28

ЭИ-28

ЭИ.05.00.00-03

4430

1255

2110

7805

200

29

ЭИ-29

ЭИ.05.00.00-04

4610

1195

2085

7900

190

30

ЭИ-30

ЭИ.05.00.00-05

4720

1140

2075

7945

186

31

ЭИ-31

ЭИ.06.00.00

2930

1790

2320

7050

796

284

496

626

32

ЭИ-32

ЭИ.06.00.00-01

3390

1630

2155

7285

258

33

ЭИ-33

ЭИ.06.00.00-02

3880

1450

2190

7530

231

34

ЭИ-34

ЭИ.06.00.00-03

4080

1385

2160

7635

220

35

ЭИ-35

ЭИ.06.00.00-04

4240

1320

2140

7710

211

36

ЭИ-36

ЭИ.06.00.00-05

4330

1330

2110

7780

200

37

ЭИ-37

ЭИ.08.00.00

3150

2050

2705

7918

896

330

556

706

38

ЭИ-38

ЭИ.08.00.00-01

3690

1870

2625

8195

298

39

ЭИ-39

ЭИ.08.00.00-02

4250

1670

2550

8480

268

40

ЭИ-40

ЭИ.08.00.00-03

4480

1590

2515

8595

254

41

ЭИ-41

ЭИ.08.00.00-04

4730

1500

2475

8715

238

42

ЭИ-42

ЭИ.08.00.00-05

4880

1450

2455

8795

241

43

ЭИ-43

ЭИ.10.00.00

3450

2310

3010

8780

994

366

626

794

44

ЭИ-44

ЭИ.10.00.00-01

4050

2100

2925

9085

332

45

ЭИ-45

ЭИ.10.00.00-02

4680

1870

2840

9400

298

46

ЭИ-46

ЭИ.10.00.00-03

4930

1790

2805

9535

284

47

ЭИ-47

ЭИ.10.00.00-04

5150

1700

2775

9635

272

48

ЭИ-48

ЭИ.10.00.00-05

5380

1625

2740

9755

260

49

ЭИ-49

ЭИ.12.00.00

2850

2500

3275

8635

994

402

706

794

50

ЭИ-50

ЭИ.12.00.00-01

3830

2200

3125

9165

342

51

ЭИ-51

ЭИ.12.00.00-02

4180

2050

3085

9325

328

52

ЭИ-52

ЭИ.12.00.00-03

4480

1950

3045

9485

310

53

ЭИ-53

ЭИ.12.00.00-04

4780

1830

3005

9625

294

54

ЭИ-54

ЭИ.12.00.00-05

4940

1800

2975

9725

282



Технические характеристики


№ п/п

Модель

Обозначение

Производительность, м3

pвс, Па

Δpз, Па

Δpн, Па

Δpр, Па

1

ЭИ-1

ЭИ.01.00.00

1000

49

49

300

7,6

2

ЭИ-2

ЭИ.01.00.00-01

98

78

147

24,7

3

ЭИ-3

ЭИ.01.00.00-02

137

78

210

19,8

4

ЭИ-4

ЭИ.01.00.00-03

196

98

98

30,5

5

ЭИ-5

ЭИ.01.00.00-04

245

98

389

22,7

6

ЭИ-6

ЭИ.01.00.00-05

294

98

186

15,3

7

ЭИ-7

ЭИ.02.00.00

2000

49

49

153

8,8

8

ЭИ-8

ЭИ.02.00.00-01

98

78

402

27,4

9

ЭИ-9

ЭИ.02.00.00-02

137

78

274

21,4

10

ЭИ-10

ЭИ.02.00.00-03

196

78

443

14,6

11

ЭИ-11

ЭИ.02.00.00-04

245

98

173

22,8

12

ЭИ-12

ЭИ.02.00.00-05

294

98

343

17,7

13

ЭИ-13

ЭИ.03.00.00

3000

49

49

94

10,5

14

ЭИ-14

ЭИ.03.00.00-01

98

78

333

29,8

15

ЭИ-15

ЭИ.03.00.00-02

137

78

207

23,9

16

ЭИ-16

ЭИ.03.00.00-03

196

78

245

16,7

17

ЭИ-17

ЭИ.03.00.00-04

245

98

251

31,5

18

ЭИ-18

ЭИ.03.00.00-05

294

98

657

18,6

19

ЭИ-19

ЭИ.04.00.00

4000

49

49

349

7,2

20

ЭИ-20

ЭИ.04.00.00-01

98

49

170

1,7

21

ЭИ-21

ЭИ.04.00.00-02

137

78

161

55,7

22

ЭИ-22

ЭИ.04.00.00-03

196

78

521

13,7

23

ЭИ-23

ЭИ.04.00.00-04

245

78

358

10,8

24

ЭИ-24

ЭИ.04.00.00-05

204

98

382

18,2

25

ЭИ-25

ЭИ.05.00.00

5000

49

49

221

18,9

26

ЭИ-26

ЭИ.05.00.00-01

98

49

189

21,7

27

ЭИ-27

ЭИ.05.00.00-02

137

78

269

29,4

28

ЭИ-28

ЭИ.05.00.00-03

196

78

463

17,2

29

ЭИ-29

ЭИ.05.00.00-04

245

98

193

33,3

30

ЭИ-30

ЭИ.05.00.00-05

294

98

382

25,2

31

ЭИ-31

ЭИ.06.00.00

6000

49

49

289

11,9

32

ЭИ-32

ЭИ.06.00.00-01

98

49

254

6,4

33

ЭИ-33

ЭИ.06.00.00-02

137

78

277

25,4

34

ЭИ-34

ЭИ.06.00.00-03

196

78

345

21,8

35

ЭИ-35

ЭИ.06.00.00-04

245

78

171

15,9

36

ЭИ-36

ЭИ.06.00.00-05

294

98

191

21,8

37

ЭИ-37

ЭИ.08.00.00

8000

49

49

301

10,4

38

ЭИ-38

ЭИ.08.00.00-01

98

49

197

5,2

39

ЭИ-39

ЭИ.08.00.00-02

137

78

238

24,2

40

ЭИ-40

ЭИ.08.00.00-03

196

78

438

18,2

41

ЭИ-41

ЭИ.08.00.00-04

245

98

173

38,4

42

ЭИ-42

ЭИ.08.00.00-05

294

98

190

20,9

43

ЭИ-43

ЭИ.10.00.00

10000

49

49

184

9,8

44

ЭИ-44

ЭИ.10.00.00-01

98

49

270

5,6

45

ЭИ-45

ЭИ.10.00.00-02

137

78

210

25,2

46

ЭИ-46

ЭИ.10.00.00-03

196

78

443

18

47

ЭИ-47

ЭИ.10.00.00-04

245

78

265

10,8

48

ЭИ-48

ЭИ.10.00.00-05

294

98

470

11,9

49

ЭИ-49

ЭИ.12.00.00

12000

49

49

147

-

50

ЭИ-50

ЭИ.12.00.00-01

98

78

375

1,9

51

ЭИ-51

ЭИ.12.00.00-02

137

78

263

12,9

52

ЭИ-52

ЭИ.12.00.00-03

196

78

423

8,4

53

ЭИ-53

ЭИ.12.00.00-04

245

98

154

19,2

54

ЭИ-54

ЭИ.12.00.00-05

294

98

490

14,1

pвс — потери давления во всасывающей сети, Па;
Δpз — потери давления в напорной части эжектора, Па;
Δpн — давление, которое может быть израсходовано на напорный участок от вентилятора до сопла эжектора, Па;
Δpр — резервное давление на случай установки над диффузором выхлопной шахты (на трение в шахте), Па.

Вентиляторы к типовым эжекторам низкого давления

№ эжектора

Производительность, м3

Требуемое давление, создаваемое вентилятором, Па

Обозначение вентилятора

Мощность, кВт

Частота вращения, об/мин

1

1000

750

-

-

-

2

750

-

-

-

3

1200

ВЦ 14-46-2

2,2

3000

4

1350

-

-

-

5

1820

-

-

-

6

1820

-

-

-

7

2000

568

-

-

-

8

1196

ВР 80-75-3,15

1,5

3000

9

1196

ВР 80-75-3,15

1,5

3000

10

1568

ВЦ 14-46-2,5

3,0

3000

11

1568

ВЦ 14-46-2,5

3,0

3000

12

1960

ВЦ 14-46-2,5

4,0

3000

13

3000

510

-

-

-

14

1127

-

-

-

15

1127

-

-

-

16

1372

-

-

-

17

1646

-

-

-

18

2254

ВЦ 14-46-2,5

5,5

3000

19

4000

764

-

-

-

20

764

-

-

-

21

1078

ВЦ 14-46-4

4,0

1500

22

1646

-

-

-

23

1646

-

-

-

24

1960

ВР 80-75-4

5,5

3000

25

5000

637

ВЦ 14-46-4

2,2

1000

26

784

ВР 80-75-5

2,2

1500

27

1186

ВЦ 14-46-4

4,0

1500

28

1588

-

-

-

29

1588

-

-

-

30

1960

ВР 80-75-4

5,5

3000

31

6000

706

ВР 80-75-5

2,2

1500

32

853

ВЦ 14-46-5

4,0

1000

33

1196

ВЦ 14-46-4

5,5

1500

34

1470

ВЦ 14-46-4

5,5

1500

35

1470

ВЦ 14-46-4

5,5

1500

36

1784

ВР 80-75-4

5,5

3000

37

8000

637

-

-

-

38

637

-

-

-

39

1196

ВР 80-75-6,3

5,5

1500

40

1568

ВЦ 14-46-4

7,5

1500

41

1568

ВЦ 14-46-4

7,5

1500

42

1784

ВЦ 14-46-5

11,0

1500

43

10000

608

-

-

-

44

431

-

-

-

45

980

ВЦ 14-46-6,3

7,5

750

46

1568

ВЦ 14-46-6,3

11,0

1000

47

1568

ВЦ 14-46-6,3

11,0

1000

48

2058

ВЦ 14-46-5

15,0

1500

49

12000

568

ВР 80-75-8

5,5

1000

50

1176

ВР 80-75-6,3

7,5

1500

51

1176

ВР 80-75-6,3

7,5

1500

52

1548

ВЦ 14-46-6,3

15,0

1000

53

1548

ВЦ 14-46-6,3

15,0

1000

54

2078

ВЦ 14-46-5

15,0

1500

МАРКИРОВКА:

Эжектор низкого давления ЭИ-1-05

                где:    ЭИ- модель эжектора;
                          1 - производительность в м3/ч (1000-12000);
                          05 - номер эжектора.


Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении

Спасибо за обращение!
Наш менеджер свяжется с вами.

Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96 получить консультацию
