Решетка наружная РНв ал

Наружные решетки РНв используют для забора воздуха в системах вентиляции и кондиционирования.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить
Наружные решетки РНв ал используют для забора воздуха в системах вентиляции и кондиционирования.

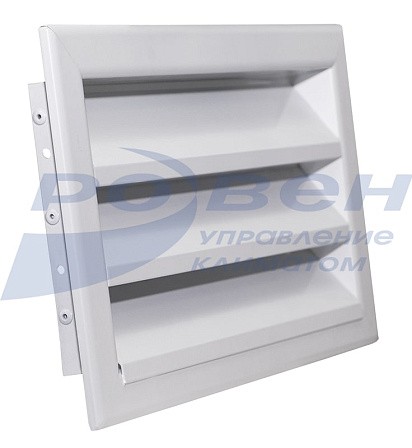

Наружная решетка РНв ал состоит из рамы и неподвижно закрепленных Z-образных жалюзи. Решетки производятся из легкого алюминиевого сплава. Они имеют прочную конструкцию.

Стандартный цвет окрашенных решеток - белый (RAL 9016). Палитра нестандартных цветов окраски по каталогу RAL.

Характеристики вентиляционных решеток

РНв ал чертеж.jpg

Коэффициент «живого сечения» наружной алюминиевой решетки – 0,7.
Минимальный размер решетки 100х100 мм, далее с шагом 50 мм в любом сочетании. Максимальный размер решетки – 1200х1200 мм.
Коэффициент местного сопротивления, отнесенный к скорости в «живом сечении» - 0,88.

Монтаж наружных решеток

Решетка крепится к воздуховоду или стене с помощью самореза. Стык укрепляется герметиком на нейтральной основе или с помощью уплотнителя на клейкой основе с одной стороны.

РНв ал монтаж.jpg

Монтаж модульных решеток с помощью комплекта крепления

Решетки, выпускаемые в виде модулей, поставляются вместе с комплектом крепежа, предназначенным для точного соединения модулей в цельную конструкцию.
Количество комплектов крепежа зависит от размеров решетки.
В комплект крепления входят:
болт М5; гайка М5, профиль.


Массы решеток РНв ал

Массы решеток РНв ал.jpg


Не представленные в наличии модели доступны к поставке под заказ
