Смесительный узел СУ
- поддержание температуры нагреваемого воздуха путем изменения параметров или количества теплоносителя;
- защита воздухонагревателя от замерзания в случае подогрева наружного воздуха с отрицательной температурой.
Смесительные узлы СУ предназначены для выполнения следующих функций управления теплообменными установками:
- поддержание температуры нагреваемого воздуха путем изменения параметров или количества теплоносителя;
- защита воздухонагревателя от замерзания в случае подогрева наружного воздуха с отрицательной температурой;
В зависимости от конструктивного исполнения смесительные узлы могут применяться для управления теплообменными аппаратами центральных и местных вентиляционных установок и кондиционеров, отопительных агрегатов и тепловых завес.
Согласно СП 124.13330.2012 п. 6.15 Горячая вода, поступающая к потребителю, должна отвечать требованиям технических регламентов, санитарных правил и нормативов, определяющих ее безопасность.
Теплоноситель, протекающий через узел, не должен содержать твердых примесей и агрессивных химических веществ, способствующих коррозии или химическому разложению меди, латуни, нержавеющей стали, цинка, пластмасс, резины, чугуна.
Максимально допустимые эксплуатационные параметры теплоносителя:
- максимально допустимая температура теплоносителя на входе: +130°С;
- максимально допустимое давление: 1 МПа;
- минимальное рабочее давление: 20 кПа.
Установка смесительных узлов допускается в отапливаемых помещениях с температурой не менее 5°С.
По отдельному заказу возможно изготовление комплекта гибких соединений (подводок) для облегчения монтажа смесительных узлов.

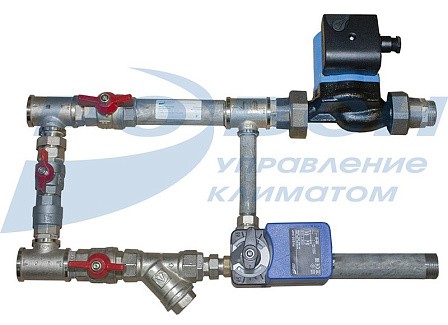

Смесительный узел с двухходовым регулирующим краном. Схема 1
1 - запорный кран
2 - фильтр грязевик
3 - обратный клапан
4 - циркуляционный насос
5 - двухходовой регулирующий кран
Принцип работы основан на плавном закрытии или открытии двухходового регулирующего крана при сохранении постоянного расхода теплоносителя через теплообменник, но при этом изменяется температура в подающем трубопроводе за счет смешивания потоков обратного и подающего теплоносителя после байпасной линии. Благодаря такому регулированию обеспечивается защита от замораживания теплоносителя и поддержание температуры воздуха после калорифера в системе вентиляции.
Рекомендуется применение в системах с устойчивой гидравлической системой к перепадам давления у потребителей.
Габаритные размеры смесительных узлов (схема 1)
|
Наименование |
L, мм |
В, мм |
H, мм |
А, мм |
d, дюймы |
|
СУ-1-40-1.0/24 |
515 |
245 |
150 |
115 |
3/4’’ |
|
СУ-1-40-1.6/24 |
565 |
260 |
195 |
120 |
1’’ |
|
СУ-1-40-2.5/24 |
560 |
260 |
195 |
120 |
1’’ |
|
СУ-1-40-4.0/24 |
520 |
260 |
200 |
120 |
1’’ |
|
СУ-1-60-4.0/24 |
520 |
275 |
200 |
130 |
1 1/4’’ |
|
СУ-1-80-6.3/24 |
560 |
275 |
200 |
130 |
1 1/4’’ |
|
СУ-1-120-6.3/24 |
615 |
325 |
205 |
170 |
1 1/2’’ |
|
СУ-1-230-10/24 |
670 |
330 |
215 |
175 |
1 1/2’’ |
Технические характеристики смесительных узлов (схема 1)
|
Наименование |
Расход воды, м³/ч |
Пропускная способность крана, Kvs, м3/ч |
Напряжение питания, В |
Управляющее напряжение, В |
Циркуляционный насос |
Диаметры трубопроводов Dy, мм |
Масса, кг |
||||
|
min |
max |
Тип |
Мощность, Вт |
Напряжение питания, В |
Эл. схема подключения |
||||||
|
СУ-1-40-1.0/24 |
0,15 |
0,6 |
1,0 |
24 |
0…10 |
25-40 |
65 |
220 |
1 |
20 |
6,6 |
|
СУ-1-40-1.6/24 |
0,26 |
0,96 |
1,6 |
25 |
7,2 |
||||||
|
СУ-1-40-2.5/24 |
0,4 |
1,48 |
2,5 |
7,2 |
|||||||
|
СУ-1-40-4.0/24 |
0,6 |
2,03 |
4,0 |
7,3 |
|||||||
|
СУ-1-60-4.0/24 |
0,75 |
2,4 |
4,0 |
25-60 |
93 |
32 |
9,0 |
||||
|
СУ-1-80-6.3/24 |
1,25 |
3,15 |
6,3 |
25-80 |
132 |
9,0 |
|||||
|
СУ-1-120-6.3/24 |
1,6 |
4,8 |
6,3 |
25-120 |
140 |
40 |
10,2 |
||||
|
СУ-1-230-10/24 |
2,45 |
7,0 |
10,0 |
40-230 |
390 |
2 |
11,4 |
||||
Смесительный узел с трехходовым регулирующим краном. Схема 2
1 - запорный кран
2 - фильтр грязевик
3 - циркуляционный насос
4 - трехходовой регулирующий кран
Принцип работы основан на плавном закрытии или открытии трехходового регулирующего крана при сохранении постоянного расхода теплоносителя через теплообменник, но при этом изменяется температура в подающем трубопроводе за счет смешивания потоков обратного и подающего теплоносителя в трехходовом кране. Благодаря такому регулированию обеспечивается защита от замораживания теплоносителя и поддержание температуры воздуха после калорифера в системе вентиляции.
Рекомендуется применение в системах с устойчивой гидравлической системой к перепадам давления у потребителей.
Габаритные размеры смесительных узлов (схема 2)
|
Наименование |
L, мм |
В, мм |
H, мм |
А, мм |
d, дюймы |
|
СУ-2-40-1.0/24 |
485 |
330 |
150 |
205 |
3/4’’ |
|
СУ-2-40-1.6/24 |
505 |
345 |
150 |
205 |
1’’ |
|
СУ-2-40-2.5/24 |
505 |
370 |
150 |
230 |
1’’ |
|
СУ-2-40-4.0/24 |
460 |
370 |
150 |
230 |
1’’ |
|
СУ-2-60-4.0/24 |
500 |
350 |
155 |
200 |
1 1/4’’ |
|
СУ-2-80-6.3/24 |
555 |
385 |
155 |
235 |
1 1/4’’ |
|
СУ-2-120-6.3/24 |
575 |
380 |
160 |
225 |
1 1/2’’ |
|
СУ-2-230-10/24 |
610 |
420 |
190 |
265 |
1 1/2’’ |
Технические характеристики смесительных узлов (схема 2)
|
Наименование |
Расход воды, м³/ч |
Пропускная способность крана, Kvs, м3/ч |
Напряжение питания, В |
Управляющее напряжение, В |
Циркуляционный насос |
Диаметры трубопроводов Dy, мм |
Масса, кг |
||||
|
min |
max |
Тип |
Мощность, Вт |
Напряжение питания, В |
Эл. схема подключения |
||||||
|
СУ-2-40-1.0/24 |
0,15 |
0,6 |
1,0 |
24 |
0…10 |
25-40 |
65 |
220 |
1 |
20 |
6,1 |
|
СУ-2-40-1.6/24 |
0,26 |
0,96 |
1,6 |
25 |
6,6 |
||||||
|
СУ-2-40-2.5/24 |
0,4 |
1,48 |
2,5 |
6,6 |
|||||||
|
СУ-2-40-4.0/24 |
0,6 |
2,03 |
4,0 |
6,7 |
|||||||
|
СУ-2-60-4.0/24 |
0,75 |
2,4 |
4,0 |
25-60 |
93 |
32 |
7,9 |
||||
|
СУ-2-80-6.3/24 |
1,25 |
3,15 |
6,3 |
25-80 |
132 |
8,1 |
|||||
|
СУ-2-120-6.3/24 |
1,6 |
4,8 |
6,3 |
25-120 |
140 |
40 |
9,6 |
||||
|
СУ-2-230-10/24 |
2,45 |
7,0 |
10,0 |
40-230 |
390 |
2 |
14,0 |
||||
Смесительный узел с трехходовым регулирующим краном. Схема 3
1 - запорный кран
2 - фильтр грязевик
3 - обратный клапан
4 - циркуляционный насос
5 - трехходовой регулирующий кран
Принцип работы основан на плавном закрытии или открытии трехходового регулирующего крана при сохранении постоянного расхода теплоносителя через теплообменник, но при этом изменяется температура в подающем трубопроводе за счет смешивания потоков обратного и подающего теплоносителя в трехходовом кране. Благодаря такому регулированию обеспечивается защита от замораживания теплоносителя и поддержание температуры воздуха после калорифера в системе вентиляции.
Посредством байпасной линии с установленным обратным и балансировочным клапаном и обеспечивается регулировка постоянства расхода в тепловой сети.
Габаритные размеры смесительных узлов (схема 3)
|
Наименование |
L, мм |
В, мм |
H, мм |
А, мм |
d, дюймы |
|
СУ-3-40-1.0/24 |
555 |
310 |
150 |
185 |
3/4’’ |
|
СУ-3-40-1.6/24 |
570 |
340 |
150 |
200 |
1’’ |
|
СУ-3-40-2.5/24 |
570 |
340 |
150 |
200 |
1’’ |
|
СУ-3-40-4.0/24 |
525 |
340 |
150 |
200 |
1’’ |
|
СУ-3-60-4.0/24 |
575 |
360 |
155 |
210 |
1 1/4’’ |
|
СУ-3-80-6.3/24 |
630 |
360 |
155 |
210 |
1 1/4’’ |
|
СУ-3-120-6.3/24 |
685 |
425 |
160 |
270 |
1 1/2’’ |
|
СУ-3-230-10/24 |
715 |
425 |
190 |
270 |
1 1/2’’ |
Технические характеристики смесительных узлов (схема 3)
|
Наименование |
Расход воды, м³/ч |
Пропускная способность крана, Kvs, м3/ч |
Напряжение питания, В |
Управляющее напряжение, В |
Циркуляционный насос |
Диаметры трубопроводов Dy, мм |
Масса, кг |
||||
|
min |
max |
Тип |
Мощность, Вт |
Напряжение питания, В |
Эл. схема подключения |
||||||
|
СУ-3-40-1.0/24 |
0,15 |
0,6 |
1,0 |
24 |
0…10 |
25-40 |
65 |
220 |
1 |
20 |
7,3 |
|
СУ-3-40-1.6/24 |
0,26 |
0,96 |
1,6 |
25 |
8,1 |
||||||
|
СУ-3-40-2.5/24 |
0,4 |
1,48 |
2,5 |
8,1 |
|||||||
|
СУ-3-40-4.0/24 |
0,6 |
2,03 |
4,0 |
8,1 |
|||||||
|
СУ-3-60-4.0/24 |
0,75 |
2,4 |
4,0 |
25-60 |
93 |
32 |
9,6 |
||||
|
СУ-3-80-6.3/24 |
1,25 |
3,15 |
6,3 |
25-80 |
132 |
9,5 |
|||||
|
СУ-3-120-6.3/24 |
1,6 |
4,8 |
6,3 |
25-120 |
140 |
40 |
12,1 |
||||
|
СУ-3-230-10/24 |
2,45 |
7,0 |
10,0 |
40-230 |
390 |
2 |
12,6 |
||||
Kvs - пропускная способность регулирующего крана - соответствует объемному расходу воды в м³/ч при её плотности 1000 кг/м³, проходящей через полностью открытый клапан при перепаде давления 100 кПа или 1 бар.
где: G - расход теплоносителя через клапан, м3/ч;
ΔP - перепад давления на клапане, бар.
Характеристики для подбора смесительных узлов серии СУ
Электрические схемы подключения
