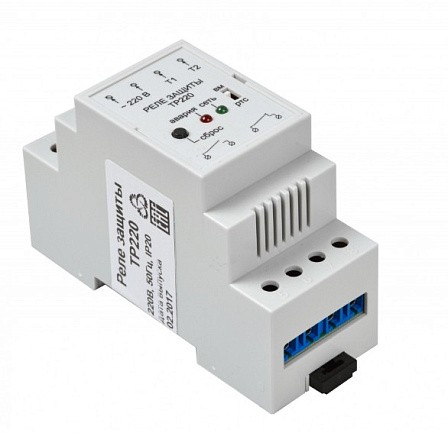

Реле защиты ТР220
Реле ТР220 защищает обмотки трехфазных асинхронных электродвигателей от перегрева.
Реле защиты используется для двигателей, имеющих как биметаллические, так и позисторные (термисторные) термоконтакты.
Если температура обмоток двигателя превышает допустимую величину, то термоконтакты двигателя дают сигнал на реле защиты, которое отключает питание катушки магнитного пускателя. При этом реле ТР220 может включить резервный вентилятор или подать сигнал о неисправности на пульт оператора.
ТР220 гарантированно обеспечит защиту трехфазного двигателя вентилятора или насоса в следующих случаях:
- перегрузка по току двигателя вентилятора, при неправильном расчете параметров системы вентиляции (особенно важно для радиальных вентиляторов);
- обрыв, замыкание обмоток или перекос фаз питания двигателя;
- заклинивание вала двигателя при попадании внутрь инородного тела;
- нарушение охлаждения двигателя;
- эксплуатация двигателя в помещениях с высокой температурой.
Установка реле ТР220 особенно рекомендуется в вентиляционных системах, где скорость вращения двигателя изменяется при помощи частотного регулятора. Реле обладает повышенной устойчивостью к температуре окружающей среды ( до + 50 °С).
Технические характеристики
Напряжение питания: ~ 220 В ± 15%;
Сопротивление позисторных термоконтактов в режиме «Работа»: от 36 до 3600 Ом;
Время срабатывания защиты: менее 1 с;
Диапазон рабочих температур: 0 ... 40 °С;
Степень защиты: IP20;
Габаритные размеры: 36х92х58 мм;
Вес: 0,2 кг;
Присоединение: через зажимы для гибких проводов сечением до 2,5 мм²;
Усилие затяжки 0,3 Н*м;
Характеристики выходного реле:
Две пары переключающих контактов;
Максимальный ток переключения: 8 А при ~220 В;
Электрическая износостойкость: не менее 100000 циклов.
Схема подключения ТР220
