Частотный преобразователь VLT Micro Drive
Благодаря компактному размеру преобразователя частоты и минимальным требованиям для ввода в эксплуатацию - имеется возможность экономии места в панелях.
Для удобства пользователя предусмотрены мастер программирования определенных функций и программный инструмент для ПК для выполнения параметризации. Также, благодаря использованию печатных плат с покрытием, обеспечивается надежность и экономичность работы привода и в сложных условиях эксплуатации.
Продукция выводится из ассортимента. Наличие уточняйте у менеджеров.
Продукция выводится из ассортимента. Наличие уточняйте у менеджеров.

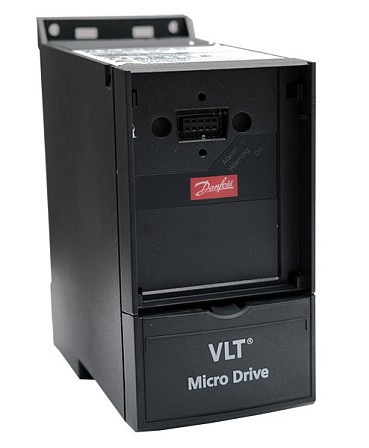

Частотный преобразователь VLT Micro Drive FC 51 предназначен для плавного регулирования скорости вращения трехфазных асинхронных двигателей вентиляторов: с питанием 380-440 В и мощностью от 0,37 до 22,0 кВт; с питанием 220В и мощностью от 0,75 до 2,2 кВт.
Благодаря компактному размеру преобразователя частоты и минимальным требованиям для ввода в эксплуатацию - имеется возможность экономии места в панелях.
Для удобства пользователя предусмотрены мастер программирования определенных функций и программный инструмент для ПК для выполнения параметризации. Также, благодаря использованию печатных плат с покрытием, обеспечивается надежность и экономичность работы привода и в сложных условиях эксплуатации.
Преобразователи VLT Micro Drive FC 51 обладают следующими функциональными возможностями:
- Возможность монтажа вплотную без снижения номинальных характеристик за счет компактной конструкции;
- Попадание пыли минимизировано благодаря использованию печатных плат с покрытием;
- Ограничение радиопомех от кабелей двигателя благодаря встроенным фильтрам ВЧ-помех;
- Увеличение срока службы преобразователя частоты и повышение надежности достигается благодаря использованию эффективного радиатора, обеспечивающего отвод тепла от электронных компонентов;
- Снижение энергопотребления обеспечивается за счет преобразования кинетической энергии в тормозную мощность для замедления вращения двигателя;
- Съемная панель оператора LCP с потенциометром и дисплеем (панель поставляется отдельно);
- Защищенный корпус исполнением IP20;
- Доступ к звену постоянного тока;
- Входы и выходы:
- 5 программируемых цифровых входов;
- Логика PNP/NPN;
- Импульсный вход 20 – 5000 Гц;
- 1 аналоговый вход 0 –10 В или 0 – 20 мА; 1 аналоговый вход 0 – 20 мА;
- Вход термистора (аналоговый или цифровой);
- 1 аналоговый выход;
- 1 реле, ~240 В, 2 А;
- RS 485; Modbus RTU.

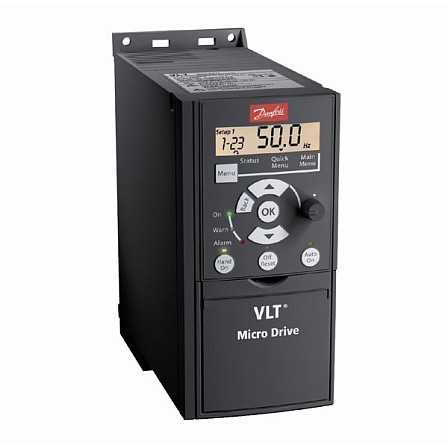

Функциональные возможности съемной панели управления LCP с дисплеем и потенциометром:
- LCP с потенциометром;
- Комплект монтажа для удаленного управления;
- Функция копирования;
- Одновременное отображение номера параметра и его значение;
- Единицы вывода на дисплей (A, V, Hz, rpm, s, hp, kW);
- Индикатор направления вращения; Индикатор набора параметров (2 набора);
- Возможность снятия и установки панели во время работы;
- Возможность загрузки и выгрузки параметров;
- Подстветка активных кнопок;
- Доступ ко всем параметрам через основное меню; ПИ-регулятор;
- Редактирование и работа в разных наборах параметров;
- Габаритные размеры 85х65х28 (ВхШхГ), мм.
Технические характеристики преобразователей частоты VLT Micro Drive FC 51
|
Код для заказа |
Мощность, кВт |
Напряжение, В |
Выходной ток, А |
Макс. ток предохр., А |
Макс. перегр. вх. ток, А |
Макс. сеч. кабеля, мм2 |
Тепловы-деление, Вт |

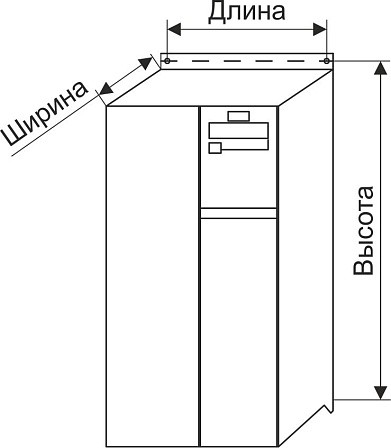

Габаритные размеры (ВхШхГ), мм |
Монтажный набор (код для заказа)* |
|
|
Ном. |
Перегр. |
|||||||||
|
132F0003 |
0,75 |
~1х220В |
4,2 |
6,3 |
25 |
15,6 |
4 |
44,0 |
140,4х55х148 |
132B0103 |
|
132F0005 |
1,5 |
~1х220В |
6,8 |
10,2 |
35 |
26,4 |
4 |
67,0 |
166,4х59х168 |
132B0104 |
|
132F0007 |
2,2 |
~1х220В |
9,6 |
14,4 |
50 |
37,0 |
4 |
85,1 |
226х69х194 |
132B0105 |
|
132F0017 |
0,37 |
~3х380В |
1,2 |
1,8 |
10 |
2,6 |
4 |
25,5 |
140,4х55х148 |
132B0103 |
|
132F0018 |
0,75 |
~3х380В |
2,2 |
3,3 |
10 |
4,7 |
4 |
43,5 |
140,4х55х148 |
132B0103 |
|
132F0020 |
1,5 |
~3х380В |
3,7 |
5,6 |
16 |
8,7 |
4 |
56,5 |
166,4х59х168 |
132B0104 |
|
132F0022 |
2,2 |
~3х380В |
5,3 |
8,0 |
20 |
12,6 |
4 |
81,5 |
166,4х59х168 |
132B0104 |
|
132F0024 |
3,0 |
~3х380В |
7,2 |
10,8 |
40 |
16,8 |
4 |
101,6 |
226х69х194 |
132B0105 |
|
132F0026 |
4,0 |
~3х380В |
9,0 |
13,7 |
40 |
20,2 |
4 |
133,5 |
226х69х194 |
132B0105 |
|
132F0028 |
5,5 |
~3х380В |
12,0 |
18,0 |
40 |
27,4 |
4 |
166,8 |
226х69х194 |
132B0105 |
|
132F0030 |
7,5 |
~3х380В |
15,5 |
23,5 |
40 |
36,3 |
4 |
217,5 |
226х69х194 |
132B0105 |
|
132F0058 |
11,0 |
~3х380В |
23,0 |
34,5 |
63 |
47,5 |
16 |
342,0 |
272,4х97х241 |
132B0120 |
|
132F0059 |
15,0 |
~3х380В |
31,0 |
46,5 |
63 |
60 |
16 |
454,0 |
272,4х97х241 |
132B0120 |
|
132F0060 |
18,5 |
~3х380В |
37,0 |
55,5 |
80 |
49 |
16 |
428,0 |
315х140х248 |
132B0121 |
|
132F0061 |
22,0 |
~3х380В |
43,0 |
63,0 |
80 |
57,6 |
16 |
520,0 |
315х140х248 |
132B0121 |

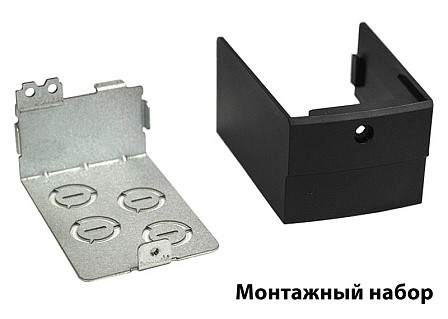

* Монтажный набор. Защита NEMA1 (IP21).
