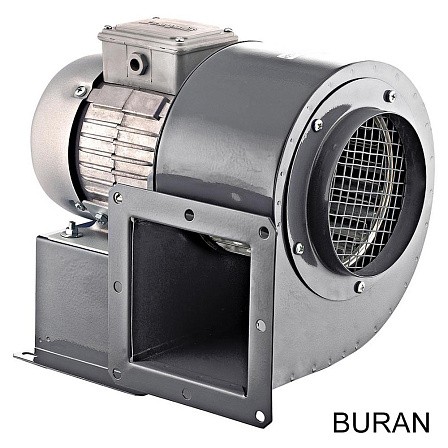

Вентилятор радиальный BURAN
Вентиляторы BURAN предназначены для организации систем местной или общеобменной приточно-вытяжной вентиляции с развитой сетью воздуховодов.
Особенности:
- Корпус изготовлен из холоднокатаной стали и защищен от коррозии порошковой покраской.
- Левое и правое исполнение корпуса.
- Рабочее колесо вентиляторов изготовлено из оцинкованной стали с загнутыми вперед лопатками.
- Входной фланец защищен металлической сеткой от попадания посторонних предметов.
- Производительность вентилятора и давление воздуха регулируется путем изменения напряжения с помощью регулятора скорости с током нагрузки от 2 до 5,2 А.
- Класс изоляции В, степень защиты IP44.
- Температура перемещаемого воздуха от -25°С до +70 °С.
- Уплотнитель фланца из ПВХ защищает от попадания воздуха извне. Что исключает появление «свиста».
- Через гибкую вставку возможно соединение с воздуховодом.

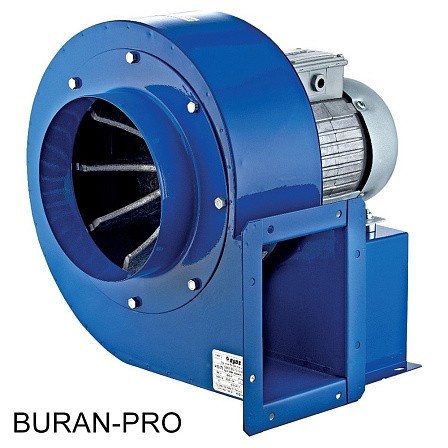

Вентиляторы BURAN-PRO предназначены для перемещения загрязнённого воздуха с содержанием древесной, металлической, зерновой и прочей пыли в системах местной вытяжной вентиляции и аспирации.
Особенности:
- Корпус изготовлен из холоднокатаной стали и защищен от коррозии порошковой покраской.
- Левое и правое исполнение корпуса.
- Рабочее колесо вентиляторов изготовлено из алюминия под давлением со специальным профилем лопаток.
- Производительность вентилятора и давление воздуха регулируется путем изменения напряжения с помощью регулятора скорости с током нагрузки от 2 до 5,2 А.
- Класс изоляции В, степень защиты IP44.
- Температура перемещаемого воздуха от -25°С до +70 °С.
- Уплотнитель фланца из ПВХ защищает от попадания воздуха извне. Что исключает появление «свиста».
- Через гибкую вставку возможно соединение с воздуховодом.
Направление выхода потока воздуха:
Направление вращения мотор-колеса совпадает с направлением потока воздуха (см. на корпусе вентилятора).
Габаритные и присоединительные размеры BURAN/BURAN-PRO
|
Модель |
A |
B |
C |
D |
E |
F |
G |
H |
I |
K |
L |
M |
N |
O |
P |
R |
|
BURAN-140 BURAN-PRO-140 |
178 |
180 |
233 |
125 |
175 |
117 |
20 |
275 |
120 |
315 |
161 |
140 |
140 |
161 |
113 |
113 |
|
BURAN-200 BURAN-PRO-200 |
175 |
180 |
290 |
158 |
205 |
105 |
30 |
325 |
120 |
345 |
165 |
141 |
126 |
148 |
120 |
100 |
|
BURAN-260 BURAN-PRO-260 |
212 |
208 |
340 |
200 |
202 |
117 |
40 |
367/365* |
120 |
362 |
205 |
90 |
90 |
165 |
148 |
110 |
* Высота H для BURAN-260/BURAN-PRO-260.
Технические характеристики BURAN
|
Модель |
Напряжение, В/Гц |
Потребляемая мощность, Вт |
Потребляемый ток, А |
Конденсатор, μF/Volt |
Частота вращения, об/мин |
Производительность, м3/ч |
Полное давление, Па |
Корректированный уровень звуковой мощности, дБА, не более 3 м |
Масса, кг |
|
BURAN-140-2K-M |
220/50 |
370 |
2,6 |
5/400 |
2800 |
1350 |
670 |
50 |
8,0 |
|
BURAN-140-4K-M |
300 |
2,0 |
4/400 |
1400 |
600 |
450 |
43 |
7,9 |
|
|
BURAN-200-2K-M |
370 |
2,6 |
5/400 |
2800 |
1850 |
1190 |
53 |
9,15 |
|
|
BURAN-200-4K-M |
300 |
2,0 |
4/400 |
1400 |
950 |
700 |
45 |
9,0 |
|
|
BURAN-260-2K-M |
750 |
5,2 |
30/500 |
2800 |
2500 |
1900 |
53 |
13,95 |
|
|
BURAN-260-4K-M |
350 |
1,2 |
7/400 |
1400 |
1300 |
1100 |
50 |
10,25 |
Технические характеристики BURAN-PRO
|
Модель |
Напряжение, В/Гц |
Потребляемая мощность, Вт |
Потребляемый ток, А |
Конденсатор, μF/Volt |
Частота вращения, об/мин |
Производительность, м3/ч |
Полное давление, Па |
Корректированный уровень звуковой мощности, дБА, не более 3 м |
Масса, кг |
|
BURAN-PRO-140-2K-M |
220/50 |
195 |
0,84 |
6/400 |
2800 |
800 |
950 |
60 |
8,2 |
|
BURAN-PRO-200-2K-M |
220/50 |
260 |
1,12 |
9/400 |
2800 |
1050 |
1300 |
58 |
9,4 |
|
BURAN-PRO-260-2K-M |
220/50 |
620 |
2,87 |
10/400 |
2800 |
1800 |
1780 |
70 |
10,55 |
Электрические схемы подключения
МАРКИРОВКА:
BURAN-140-2K-M-L
где: BURAN - Тип вентилятора;
140 - Модель вентилятора;
2K – количество полюсов электродвигателя (2К - 2 полюса, 4K - 4 полюса);
M – количество фаз электродвигателя (М - одна);
L – исполнение корпуса (L - левосторонний выход, R - правосторонний выход).
BURAN-PRO-140-2K-M-L
где: BURAN-PRO - Тип вентилятора;
140 – Модель вентилятора;
2K – количество полюсов электродвигателя (2К - 2 полюса);
M – количество фаз электродвигателя (М - одна, T - три);
L – исполнение корпуса (L - левосторонний выход, R - правосторонний выход).
