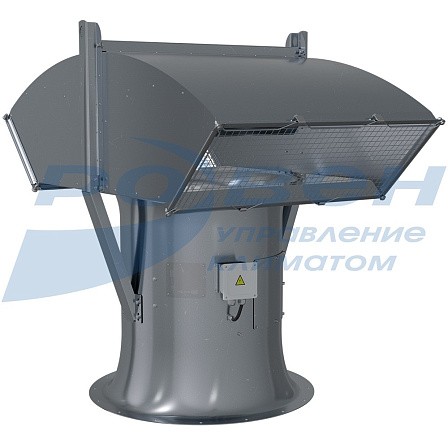

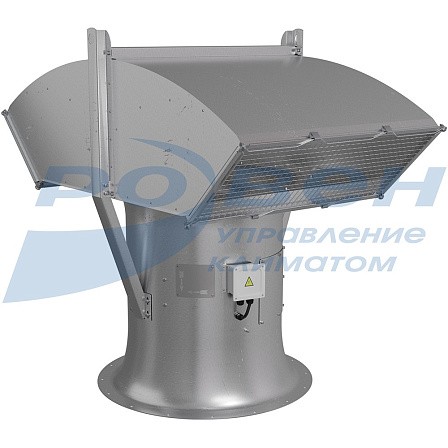

Вентилятор крышный осевой подпора ВОП-30
Вентиляторы ВОП-30 применяются для подпора воздуха в системах противопожарной защиты и выпускаются в общепромышленном исполнении. Они предназначены для подачи воздуха в обслуживаемые помещения, шахты лифтов, лестничные клетки, тамбур-шлюзы, для предотвращения проникновения продуктов горения на пути эвакуации людей.
Корпус вентилятора ВОП-30 обеспечивает повышенные аэродинамические характеристики и позволяет получить энергоемкое решение в подпорных системах притока воздуха.
Конструктивное решение защитного зонта позволяет надежно защитить вентиляционный канал от попадания осадков. Предложенная конструкция обеспечивает минимальное аэродинамическое сопротивление.
Дополнительное оборудование для монтажа вентиляторов ВОП-30
|
№ |
Наименование |
Описание |
|
1 |
Стаканы опорные монтажные СОМ 1, СОМ 1Н, СОМ 2, СОМ 2Н, СОМ 1К, СОМ 2К |
Стаканы опорные монтажные СОМ обеспечивают надежный монтаж, высокую устойчивость и жесткость конструкций, служат опорой вентиляционного устройства и защитой воздуховодов. Использование стакана позволяет облегчить монтаж вентилятора, предотвратить потерю тепла и накапливание конденсата |
|
2 |
Узел прохода УПМ1 |
Узел прохода УПМ1 предназначен для монтажа осевого вентилятора на крышу здания. Применение узла прохода позволяет обеспечить надежную фиксацию и герметизацию вентиляционного канала.
|
Примечание: Дополнительное оборудование в стандартную комплектацию не входит.
Таблица применимости дополнительного оборудования на вентиляторы ВОП-30
|
Номер вентилятора |
Дополнительное оборудование |
|
|
Модель стакана опорного монтажного* |
Модель узла прохода |
|
|
ВОП-30-4,0 |
СОМ-1Н-О-5,0AF-КП |
УПМ1-500/AF |
|
ВОП-30-4,5 |
СОМ-1Н-О-5,6AF-КП |
УПМ1-560/AF |
|
ВОП-30-5,0 |
СОМ-1Н-О-6,3AF-КП |
УПМ1-630/AF |
|
ВОП-30-5,6 |
СОМ-1Н-О-7,1AF-КП |
УПМ1-710/AF |
|
ВОП-30-6,3 |
СОМ-1Н-О-8,0AF-КП |
УПМ1-800/AF |
|
ВОП-30-7,1 |
СОМ-1Н-О-9,0AF-КП |
УПМ1-900/AF |
|
ВОП-30-8,0 |
СОМ-1Н-О-10,0AF-КП |
УПМ1-1000/AF |
|
ВОП-30-9,0 |
СОМ-1Н-О-11,2AF-КП |
УПМ1-1120/AF |
|
ВОП-30-10,0 |
СОМ-1Н-О-12,5AF-КП |
УПМ1-1250/AF |
|
ВОП-30-11,2 |
СОМ-1Н-О-14,0AF-КП |
УПМ1-1400/AF |
|
ВОП-30-12,5 |
СОМ-1Н-О-16,0AF-КП |
УПМ1-1600/AF |
* При выборе модели стакана опорного монтажного СОМ, следует руководствоваться условиями и конструктивными особенностями места установки вентилятора.
Полная информация о вентиляторах ВОП-30 представлена в электронном pdf-каталоге по ссылке во вкладке "Характеристики".
Габаритные и присоединительные размеры вентиляторов ВОП-30
|
Наименование |
D, мм |
D1, мм |
D2, мм |
n, шт |
В, мм |
С, мм |
Нmax, мм |
|
Вентилятор осевой подпора ВОП-30-4,0 |
400 |
536 |
560 |
12 |
1089 |
654 |
1074 |
|
Вентилятор осевой подпора ВОП-30-4,5 |
450 |
620 |
660 |
12 |
1211 |
754 |
1231 |
|
Вентилятор осевой подпора ВОП-30-5,0 |
500 |
690 |
730 |
12 |
1369 |
835 |
1393 |
|
Вентилятор осевой подпора ВОП-30-5,6 |
560 |
770 |
810 |
16 |
1430 |
915 |
1482 |
|
Вентилятор осевой подпора ВОП-30-6,3 |
630 |
860 |
900 |
16 |
1651 |
1006 |
1812,5 |
|
Вентилятор осевой подпора ВОП-30-7,1 |
710 |
960 |
1000 |
16 |
1793 |
1056 |
1955 |
|
Вентилятор осевой подпора ВОП-30-8,0 |
800 |
1070 |
1100 |
16 |
2034 |
1206 |
2058,5 |
|
Вентилятор осевой подпора ВОП-30-9,0 |
900 |
1195 |
1235 |
16 |
2224 |
1341 |
2215 |
|
Вентилятор осевой подпора ВОП-30-10,0 |
1000 |
1320 |
1360 |
16 |
2440 |
1466 |
2379 |
|
Вентилятор осевой подпора ВОП-30-11,2 |
1120 |
1470 |
1540 |
20 |
2525 |
1590 |
2638 |
|
Вентилятор осевой подпора ВОП-30-12,5 |
1250 |
1680 |
1740 |
24 |
2853 |
1790 |
2672,5 |
Технические характеристики ВОП-30
|
Наименование |
N, кВт |
n, об/мин |
Ток, А при 380В |
Масса, кг |
|
ВОП-30-4,0-О-R3L/4,0/PAG/73-1,1/3000/220-380 |
1,1 |
2760 |
2,65 |
61,1 |
|
ВОП-30-4,0-О-R3L/4,0/PAG/77-1,5/3000/220-380 |
1,5 |
2790 |
3,48 |
70,1 |
|
ВОП-30-4,0-О-R3L/4,0/PAG/85-2,2/3000/220-380 |
2,2 |
2810 |
4,97 |
71,6 |
|
ВОП-30-4,0-О-R3L/4,0/PAG/93-3/3000/220-380 |
3,0 |
2820 |
6,54 |
80,5 |
|
ВОП-30-4,5-О-R3L/4,5/PAG/25-1,1/3000/220-380 |
1,1 |
2760 |
2,65 |
72,8 |
|
ВОП-30-4,5-О-R3L/4,5/PAG/29-1,5/3000/220-380 |
1,5 |
2790 |
3,48 |
81,7 |
|
ВОП-30-4,5-О-R3L/4,5/PAG/33-2,2/3000/220-380 |
2,2 |
2810 |
4,97 |
83,2 |
|
ВОП-30-4,5-О-R3L/4,5/PAG/13-3/3000/220-380 |
3,0 |
2820 |
6,54 |
94,6 |
|
ВОП-30-4,5-О-R3L/4,5/PAG/17-4/3000/220-380 |
4,0 |
2840 |
8,41 |
99 |
|
ВОП-30-4,5-О-R3L/4,5/PAG/21-5,5/3000/220-380 |
5,5 |
2850 |
11,2 |
106,4 |
|
ВОП-30-5,0-О-R3L/5,0/PAG/25-1,1/3000/220-380 |
1,1 |
2760 |
2,65 |
89,1 |
|
ВОП-30-5,0-О-R3L/5,0/PAG/01-1,5/3000/220-380 |
1,5 |
2790 |
3,48 |
100,6 |
|
ВОП-30-5,0-О-R3L/5,0/PAG/05-2,2/3000/220-380 |
2,2 |
2810 |
4,97 |
102,1 |
|
ВОП-30-5,0-О-R3L/5,0/PAG/09-3/3000/220-380 |
3,0 |
2820 |
6,54 |
113,5 |
|
ВОП-30-5,0-О-R3L/5,0/PAG/13-4/3000/220-380 |
4,0 |
2840 |
8,41 |
117,9 |
|
ВОП-30-5,0-О-R3L/5,0/PAG/17-5,5/3000/220-380 |
5,5 |
2850 |
11,2 |
125,3 |
|
ВОП-30-5,0-О-R3L/5,0/PAG/21-7,5/3000/220-380 |
7,5 |
2860 |
15,1 |
141 |
|
ВОП-30-5,6-О-R3L/5,6/PAG/29-1,5/3000/220-380 |
1,5 |
2790 |
3,48 |
95 |
|
ВОП-30-5,6-О-R3L/5,6/PAG/33-2,2/3000/220-380 |
2,2 |
2810 |
4,97 |
96,5 |
|
ВОП-30-5,6-О-R3L/5,6/PAG/37-3/3000/220-380 |
3,0 |
2820 |
6,54 |
108,1 |
|
ВОП-30-5,6-О-R3L/5,6/PAG/09-4/3000/220-380 |
4,0 |
2840 |
8,41 |
113,5 |
|
ВОП-30-5,6-О-R3L/5,6/PAG/17-5,5/3000/220-380 |
5,5 |
2850 |
11,2 |
120,9 |
|
ВОП-30-5,6-О-R3L/5,6/PAG/21-7,5/3000/220-380 |
7,5 |
2860 |
15,1 |
137,1 |
|
ВОП-30-6,3-О-R4Z/6,3/PAG/49-2,2/3000/220-380 |
2,2 |
2810 |
4,97 |
124,3 |
|
ВОП-30-6,3-О-R4Z/6,3/PAG/53-3/3000/220-380 |
3,0 |
2820 |
6,54 |
136,2 |
|
ВОП-30-6,3-О-R4Z/6,3/PAG/57-4/3000/220-380 |
4,0 |
2840 |
8,41 |
141,2 |
|
ВОП-30-6,3-О-R4Z/6,3/PAG/61-5,5/3000/220-380 |
5,5 |
2850 |
11,2 |
148,6 |
|
ВОП-30-6,3-О-R4Z/6,3/PAG/33-7,5/3000/220-380 |
7,5 |
2860 |
15,1 |
165,9 |
|
ВОП-30-6,3-О-R4Z/6,3/PAG/37-11/3000/380-660 |
11,0 |
2880 |
21,3 |
195,7 |
|
ВОП-30-6,3-О-R4Z/6,3/PAG/41-15/3000/380-660 |
15,0 |
2910 |
28,8 |
238 |
|
ВОП-30-6,3-О-R4Z/6,3/PAG/21-18,5/3000/380-660 |
18,5 |
2920 |
34,7 |
259,4 |
|
ВОП-30-7,1-О-R4Z/7,1/PAG/53-5,5/3000/220-380 |
5,5 |
2850 |
11,2 |
174,2 |
|
ВОП-30-7,1-О-R4Z/7,1/PAG/57-7,5/3000/220-380 |
7,5 |
2860 |
15,1 |
187,2 |
|
ВОП-30-7,1-О-R4Z/7,1/PAG/33-11/3000/380-660 |
11,0 |
2880 |
21,3 |
217,2 |
|
ВОП-30-7,1-О-R4Z/7,1/PAG/37-15/3000/380-660 |
15,0 |
2910 |
28,8 |
268,2 |
|
ВОП-30-7,1-О-R4Z/7,1/PAG/41-18,5/3000/380-660 |
18,5 |
2920 |
34,7 |
280,2 |
|
ВОП-30-7,1-О-R4Z/7,1/PAG/17-22/3000/380-660 |
22,0 |
2920 |
41 |
326,2 |
|
ВОП-30-7,1-О-R4Z/7,1/PAG/21-30/3000/380-660 |
30,0 |
2920 |
55,4 |
362,2 |
|
ВОП-30-8,0-О-R4Z/8,0/PAG/38-2,2/1500/220-380 |
2,2 |
1390 |
5,36 |
198,6 |
|
ВОП-30-8,0-О-R4Z/8,0/PAG/42-3/1500/220-380 |
3,0 |
1410 |
7,12 |
205,4 |
|
ВОП-30-8,0-О-R4Z/8,0/PAG/46-4/1500/220-380 |
4,0 |
1410 |
9,38 |
210,2 |
|
ВОП-30-8,0-О-R4Z/8,0/PAG/22-5,5/1500/220-380 |
5,5 |
1440 |
12,1 |
227,8 |
|
ВОП-30-8,0-О-R4Z/8,0/PAG/25-7,5/3000/220-380 |
7,5 |
2860 |
15,1 |
231,9 |
|
ВОП-30-8,0-О-R4Z/8,0/PAG/29-11/3000/380-660 |
11,0 |
2880 |
21,3 |
256 |
|
ВОП-30-8,0-О-R4Z/8,0/PAG/33-15/3000/380-660 |
15,0 |
2910 |
28,8 |
308,8 |
|
ВОП-30-8,0-О-R4Z/8,0/PAG/37-22/3000/380-660 |
22,0 |
2920 |
41 |
367 |
|
ВОП-30-8,0-О-R4Z/8,0/PAG/41-30/3000/380-660 |
30,0 |
2920 |
55,4 |
403,1 |
|
ВОП-30-9,0-О-R5Z/9,0/PAG/34-4/1500/220-380 |
4,0 |
1410 |
9,38 |
266,7 |
|
ВОП-30-9,0-О-R5Z/9,0/PAG/38-5,5/1500/220-380 |
5,5 |
1440 |
12,1 |
285 |
|
ВОП-30-9,0-О-R5Z/9,0/PAG/14-7,5/1500/380-660 |
7,5 |
1440 |
15,8 |
302 |
|
ВОП-30-9,0-О-R5Z/9,0/PAG/18-11/1500/380-660 |
11,0 |
1440 |
22,9 |
313 |
|
ВОП-30-9,0-О-R5Z/9,0/PAG/22-15/1500/380-660 |
15,0 |
1450 |
30,1 |
379 |
|
ВОП-30-9,0-О-R5Z/9,0/PAG/94-18,5/1500/380-660 |
18,5 |
1450 |
36,1 |
382 |
|
ВОП-30-10,0-О-R5Z/10,0/PAG/30-4/1500/220-380 |
4,0 |
1410 |
9,38 |
280,4 |
|
ВОП-30-10,0-О-R5Z/10,0/PAG/34-5,5/1500/220-380 |
5,5 |
1440 |
12,1 |
298,4 |
|
ВОП-30-10,0-О-R5Z/10,0/PAG/10-7,5/1500/380-660 |
7,5 |
1440 |
15,8 |
327,9 |
|
ВОП-30-10,0-О-R5Z/10,0/PAG/14-11/1500/380-660 |
11,0 |
1440 |
22,9 |
339,9 |
|
ВОП-30-10,0-О-R5Z/10,0/PAG/18-15/1500/380-660 |
15,0 |
1450 |
30,1 |
400,2 |
|
ВОП-30-10,0-О-R5Z/10,0/PAG/22-18,5/1500/380-660 |
18,5 |
1450 |
36,1 |
420,2 |
|
ВОП-30-10,0-О-R5Z/10,0/PAG/94-22/1500/380-660 |
22,0 |
1450 |
43,2 |
448,9 |
|
ВОП-30-11,2-О-R5Z/11,2/PAG/54-7,5/1500/380-660 |
7,5 |
1440 |
15,8 |
373,1 |
|
ВОП-30-11,2-О-R5Z/11,2/PAG/30-11/1500/380-660 |
11,0 |
1440 |
22,9 |
385,1 |
|
ВОП-30-11,2-О-R5Z/11,2/PAG/34-15/1500/380-660 |
15,0 |
1450 |
30,1 |
439,9 |
|
ВОП-30-11,2-О-R5Z/11,2/PAG/38-18,5/1500/380-660 |
18,5 |
1450 |
36,1 |
459,9 |
|
ВОП-30-11,2-О-R5Z/11,2/PAG/42-22/1500/380-660 |
22,0 |
1450 |
43,2 |
479,9 |
|
ВОП-30-11,2-О-R5Z/11,2/PAG/18-30/1500/380-660 |
30,0 |
1450 |
57,9 |
507,9 |
|
ВОП-30-11,2-О-R5Z/11,2/PAG/22-37/1500/380-660 |
37,0 |
1450 |
69,9 |
588,7 |
|
ВОП-30-12,5-О-R5Z/12,5/PAG/55-4/1000/220-380 |
4,0 |
930 |
9,74 |
389,8 |
|
ВОП-30-12,5-О-R5Z/12,5/PAG/59-5,5/1000/380-660 |
5,5 |
950 |
13,2 |
409,5 |
|
ВОП-30-12,5-О-R5Z/12,5/PAG/63-7,5/1000/380-660 |
7,5 |
950 |
17,2 |
425,5 |
|
ВОП-30-12,5-О-R5Z/12,5/PAG/15-11/1000/380-660 |
11,0 |
960 |
23,6 |
479,2 |
|
ВОП-30-12,5-О-R5Z/12,5/PAG/19-15/1000/380-660 |
15,0 |
960 |
31,2 |
509,2 |
|
ВОП-30-12,5-О-R5Z/12,5/PAG/54-18,5/1500/380-660 |
18,5 |
1450 |
36,1 |
503,2 |
|
ВОП-30-12,5-О-R5Z/12,5/PAG/58-22/1500/380-660 |
22,0 |
1450 |
43,2 |
523,2 |
|
ВОП-30-12,5-О-R5Z/12,5/PAG/62-30/1500/380-660 |
30,0 |
1450 |
57,9 |
551,2 |
|
ВОП-30-12,5-О-R5Z/12,5/PAG/14-37/1500/380-660 |
37,0 |
1450 |
69,9 |
633,2 |
МАРКИРОВКА
Вентилятор осевой подпора ВОП-30, диаметр рабочего колеса 4,0, общепромышленного назначения; с рабочим колесом R3L, мощностью электродвигателя N=1,1 кВт, частотой вращения рабочего колеса n=3000 об/мин, напряжение питание электродвигателя 220/380 В, климатическое исполнение У1.
Электрические схемы подключения вентиляторов в сеть 380 В
* В вентиляторах с номинальным напряжением ∆/Y 380В/660В предусмотрена возможность запуска пониженным напряжением по схеме Y-∆. Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.
