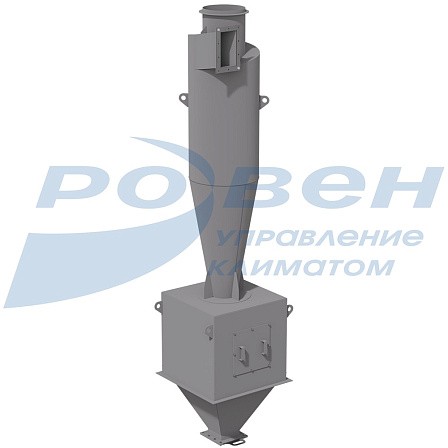

Циклон ЦН-11

Циклон ЦН -11 предназначен для сухой очистки невзрывоопасных газов, выделяющихся при технологических процессах (сушка, обжиг, агломерация, сжигание топлива и т.д.), а также для очистки аспирационного воздуха.

получить консультацию

СДЕЛАНО В РОВЕН

Описание товара

Характеристики моделей

Купить

Циклоны предназначены для сухой очистки газов при сушке, обжиге, агломерации, сжигании топлива и т.д., а также для очистки аспирационного воздуха.
Циклоны применяются на предприятиях черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, в энергетике и т.д.
Применение циклонов ЦН-11 недопустимо в условиях взрывоопасных сред, также не рекомендуется их применять для улавливания сильнослипающихся пылей, особенно при малых типоразмерах циклонов.
Циклоны – устройство, которое использует принцип центробежной силы для отделения твердых частиц от газового потока или воздуха.
Циклоны представляют собой вертикальный цилиндр с коническим дном, в котором газ или воздух закручивается по спирали, а возникающая в результате вращения центробежная сила, отбрасывает твердые частицы к стенкам цилиндра. Чем больше скорость вращения, тем больше центробежная сила и тем эффективнее отделение частиц. Твердые частицы, отделившиеся от газа, оседают в коническом дне циклона и выгружаются через бункер или специальный выход, в то время как очищенный газ выходит из циклона через верхнюю часть, направляясь в атмосферу или в следующую ступень очистки.
В зависимости от производительности по газу и условий применения изготавливаются как одиночные так и групповые (из нескольких одиночных).
В зависимости от компоновки групповые циклоны могут быть с камерой очищенного газа в виде «улитки» или в виде сборника, а одиночные – только с «улиткой». Бункеры циклонов – пирамидальной формы.
Угол наклона входного патрубка относительно горизонтальной оси α=11.
Направление вращения частиц в одиночном циклоне – правое или левое.
Климатическое исполнение УХЛ 1÷4 по ГОСТ 15150-69. Сейсмичность района не регламентируется.


Основные показатели

Характеристики	Параметры
Массовая концентрация пыли в очищаемом газе, г/м³
- для слабослипающихся пылей	не более 1000
- для среднеслипающихся пылей	не более 250
Температура очищаемого газа, 0С	не более 400
Давление (разрежение), кПа	не более 5
Оптимальная скорость: м/с:
- В обычных условиях V_Ц(V_ВХ)	3,5 (22,0)
- При работе с абразивной пылью V_Ц(V_ВХ)	2,5 (15,7)
Высота пространства над уровнем пыли в бункере, не менее	0,5D
Выгрузка пыли из бункера	Непрерывная или периодическая

Аэродинамические характеристики для одиночных циклонов

ЦН-11_аэродинамика одиночные.jpg

Аэродинамические характеристики для групп из четырех циклонов

ЦН-11_аэродинамика группы.jpg

Габаритные и присоединительные размеры циклонов ЦН-11, мм

ЦН-11_габариты 1.jpg

Направление вращения: Левый - изображен, Правый - зеркально.

Типоразмер	ЦН-11-1П																ЦН-11-1УП
Типоразмер	H	H1	H2	H3	L	C	C1	L1	A1	K	Q	P	n	m	n1	G	H4	H5
300	2240	360	650	1723	700	700	600	600	78	144	96	126	2	1	3	200	2380	1945
400	2750	400	680	2151	700	700	600	600	104	192	80	76	3	2	3	200	2918	2419
500	3260	470	680	2548	783	783	623	623	130	240	96	89	3	2	3	200	3476	2883
600	3860	560	780	3046	881	881	721	721	156	288	112	102	3	2	3	200	4144	3437
630	4273	660	860	3233	996	996	796	796	164	302	116	106	3	2	3	200	4467	3653
700	4480	660	860	3524	996	996	794	794	182	336	128	115	3	2	3	200	4792	3961
800	5010	760	850	3911	1064	1064	902	902	208	384	108	128	4	2	3	200	5370	4415
900	5633	860	933	4392	1195	1195	993	993	234	432	120	94	4	3	3	200	6041	4962

Примеры записи:
Циклон ЦН-11-300х1П Левый (одиночный циклон левый с бункером, типоразмер 300);
Циклон ЦН-11-800х1УП Правый (одиночный циклон правый, типоразмер 800, с бункером и улиткой).

ЦН-11_габариты 2.jpg

Направление вращения: Левый - изображен, Правый - зеркально.

Типоразмер	ЦН-11-2П																		ЦН-11-2УП		ЦН-11-2СП
Типоразмер	H	H1	H2	H3	L	C	C1	L1	A1	A2	K	Q	P	n	m	n1	E	G	H4	H5	H6	L2	C2	ØD	ØD1
300	2470	460	780	1853	826	626	500	700	176	78	144	96	112	2	2	3	90	200	2610	2075	2868	612	352	245	281
400	3010	560	780	2251	926	726	600	800	232	104	192	80	140	3	2	3	90	200	3178	2519	3528	776	352	273	309
500	3650	760	780	2648	1173	808	648	1012	284	130	240	96	166	3	2	3	90	200	3866	2983	4250	936	449	377	413
600	4180	860	800	3066	1254	893	733	1093	336	156	288	112	128	3	3	3	90	200	4464	3457	4672	1096	538	426	462
630	4673	1060	860	3233	1485	938	738	1285	358	164	302	116	134	3	3	3	90	200	4867	3653	5171	1152	538	426	462
700	4880	1060	860	3524	1485	938	738	1284	388	182	336	128	109	3	4	3	90	200	5192	3961	5414	1256	642	530	566
800	5510	1160	950	4011	1698	1054	834	1478	440	208	384	108	122	4	4	3	90	200	5870	4515	6046	1426	742	630	666
900	6240	1360	1040	4499	1900	1155	935	1680	492	234	432	120	135	4	4	3	90	200	6648	5069	-	-	-	-	-

Примеры записи:
Циклон ЦН-11-300х2П (групповой циклон из двух одиночных циклонов с бункером, типоразмер 300);
Циклон ЦН-11-500х2СП (групповой циклон из двух одиночных, типоразмер 500, с бункером и сборником);
Циклон ЦН-11-700х2УП (групповой циклон из двух одиночных, типоразмер 700, с бункером и улиткой).

ЦН-11_габариты 3.jpg

Направление вращения: Левый - изображен, Правый - зеркально.

Типоразмер	ЦН-11-4П																		ЦН-11-4УП		ЦН-11-4СП
Типоразмер	H	H1	H2	H3	L	C	C1	L1	A1	A2	A3	K	Q	P	n	m	n1	G	H4	H5	H6	L2	C2	ØD	ØD1
400	3120	660	790	2261	1071	891	800	1000	464	212	104	192	80	128	3	4	3	200	3288	2529	3648	1008	792	426	462
500	3760	860	790	2658	1274	1043	883	1114	568	264	130	240	96	154	3	4	3	200	3976	2993	4280	1220	952	530	566
600	4360	1060	780	3046	1522	1241	1081	1362	672	312	156	288	112	120	3	6	3	200	4644	3437	4898	1432	1112	630	666
630	4773	1260	760	3133	1789	1416	1216	1589	698	322	164	302	116	124	3	6	3	200	4967	3553	5321	1492	1232	630	665
700	4980	1260	760	3424	1789	1416	1216	1589	776	356	182	336	128	118	3	7	3	200	5292	3861	5639	1644	1272	720	756
800	5610	1360	850	3911	1990	1615	1415	1790	880	408	208	384	108	116	4	8	4	300	5970	4415	6268	1856	1432	820	856
900	6360	1560	960	4419	2249	1823	1613	2039	984	460	234	432	120	172	4	6	4	300	6768	4989	-	-	-	-	-

Примеры записи:
Циклон ЦН-11-300х4П (групповой циклон из четырех одиночных циклонов с бункером, типоразмер 300);
Циклон ЦН-11-500х4СП (групповой циклон из четырех одиночных, типоразмер 500, с бункером и сборником);
Циклон ЦН-11-700х4УП (групповой циклон из четырех одиночных, типоразмер 700, с бункером и улиткой).
