Вентилятор радиальный ВРП 140-40

Вентиляторы радиальные пылевые ВРП 140-40 предназначены для перемещения пылегазовоздушных смесей с содержанием пыли и других механических твердых примесей в количестве более 100 мг/м3 при отсутствии липких веществ.

получить консультацию

СДЕЛАНО В РОВЕН

ТОВАР СЕРТИФИЦИРОВАН

Описание товара

Характеристики моделей

Купить

Описание

Вентиляторы радиальные пылевые
Предназначены для перемещения пылегазовоздушных смесей в:

- системах пылеочистных установок и пневмотранспорта;
- системах и установках удаления древесной пыли и стружки от деревообрабатывающих станков;
- системах транспортирования зерна, отходов, хлопка, шерсти и т.д;
- других санитарно-технических и производственных целях

Конструктив

Корпус в виде улитки
Конструктивные исполнения по ГОСТ 5976: 1, 3, 5
Угол поворота корпуса вентилятора: 0°, 45°, 90°, 135°, 270°, 315°
Левое (Л) или правое (Пр) направление вращения рабочего колеса/положение корпуса
Рабочее колесо с загнутыми вперед шестью лопатками специальной формы
Материалы корпуса и рабочего колеса зависят от исполнения

Двигатель

Трехфазный асинхронный электродвигатель
Степень защиты электродвигателя не ниже IP 54

Условия эксплуатации

Климатическое исполнение по ГОСТ 15150-69: У2 (для эксплуатации под навесом). Допускается эксплуатация в У1 (на открытом воздухе) при комплектации кожухом электродвигателя или двигателем У1
Температура окружающей среды от -45°С до +40°С

Таблица исполнений

Исполнение	Температура перемещаемой среды, °С	Материал	Назначение	Маркировка взрывозащиты*	Группы взрывоопасной среды	Классы взрывоопасных зон помещения
Общепромышленное О	от -45 до +80	Оцинкованная/ Углеродистая сталь	Для перемещения воздуха и других газопаровоздушных смесей	-	-	-
Теплостойкое Т200	от -45 до +200	Оцинкованная/ Углеродистая сталь	Для перемещения воздуха и других газопаровоздушных смесей,с максимальной температурой до +200 °С	-	-	-
Коррозионностойкое теплостойкое К1Т200	от -45 до +200	Нержавеющая сталь	Для перемещения агрессивных невзрывоопасных воздушных смесей	-	-	-
Коррозионностойкое К1	от -45 до +80	Нержавеющая сталь		-	-	-
Взрывозащищенное Ex1	от -45 до +80	Углеродистая/ оцинкованная сталь, латунь	Для применения в потенциально взрывоопасной газовой среде категорий IIА, IIВ, IIС (кроме взрывоопасных смесей с воздухом: коксового газа категории IIВ группы Т1; окиси пропилена, окиси этилена, формальдегида, этилтрихлорэтилена, этилена категории IIВ группы Т2; винилтрихлорсилена, этилхлорсилена категории IIB группы Т3)	1Ех h IIС Т4 Gb Х 1Ех h IIВ Т4 Gb Х	Т4	1 и 2
Взрывозащищенное теплостойкое Ex1Т200	от -45 до +200	Углеродистая/ оцинкованная сталь, латунь		1Ех h IIС Т2 Gb Х 1Ех h IIВ Т2 Gb Х	Т2	1 и 2
Взрывозащищенное коррозионностойкое ExК1	от -45 до +80	Нержавеющая сталь/ латунь		1Ех h IIС Т4 Gb Х 1Ех h IIВ Т4 Gb Х	Т4	1 и 2
Взрывозащищенное коррозионностойкое теплостойкое ExК1Т200	от -45 до +200	Нержавеющая сталь/ латунь		1Ех h IIС Т2 Gb Х 1Ех h IIВ Т2 Gb Х	Т2	1 и 2

* Подгруппа газа IIC или IIB зависит от подгруппы газа применяемого комплектующего оборудования (электродвигателя).
Перемещаемая среда не должна содержать:
- липких веществ, волокнистых материалов, пыли и других твердых примесей в концентрации более 600 г/м3;
- взрывоопасных веществ под избыточным давлением или нагревающихся выше температуры их самовоспламенения;
- пары и газы, вызывающие ускоренную коррозию материалов и покрытий указанных исполнений.
Для изделий из нержавеющей стали (К1) не допускается контакт с сильными восстановителями (щелочи), сильными окислителями (кислоты) и морской водой.
** Вентиляторы конструктивного исполнения 5 не изготавливаются в исполнении Ex (Ex1, ExК1, Ex1Т200, ExК1Т200).

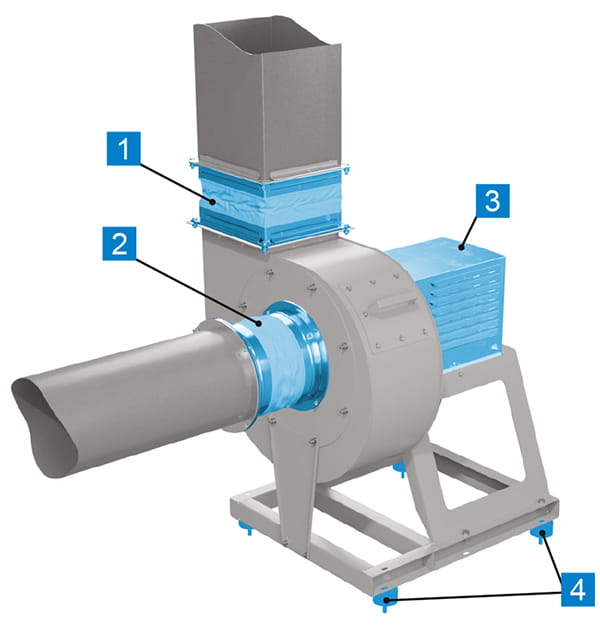

Дополнительная комплектация

ВРП 140-40_доп для монтажа.jpg

1 - Вставка гибкая прямоугольная ВГП-ВРП
2 - Вставка гибкая круглая ВГК-ВРП
3 - Кожух ЭД-ВРП
4 - Виброизоляторы

* Дополнительные комплектующие в комплект поставки не входят.

Полная информация о вентиляторах ВРП 140-40 в электронном pdf-каталоге по ссылке во вкладке "Характеристики".

Вентиляторы радиальные серии ВРП 140-40.pdf

1,11 МБ Скачать

Габаритные и присоединительные размеры вентиляторов ВРП 140-40 (мм). Исполнение 1

ВРП 140-40_исп 1.jpg

№ вент	Выходной фланец										d	d3	d1	n1	H1	H2	H max	B max	B1	A max	A1	F	K	N	n3, шт	P	L	M
№ вент	a	b	C	E	Pa	Pb	na, шт	nb, шт	n2, шт	d2	d	d3	d1	n1	H1	H2	H max	B max	B1	A max	A1	F	K	N	n3, шт	P	L	M
2,5	175	150	214	188	107	94	2	2	8	7	147	185	М6	4	326	180	531	444	80	473	163	36	160	320	6	358	20	10
2,8	196	168	234	206	117	103	2	2	8	7	164	205	М6	4	366	204	589	480	89	560	182	37	160	320	6	386	20	10
3,15	221	189	260	226	130	113	2	2	8	7	185	225	М6	4	412	220	657	600	100	610	205	25	198	396	6	420	20	10
3,55	249	213	288	252	96	84	3	3	12	7	208	254	М8	4	494	250	765	660	112	677	231	57	240	480	6	502	20	10
4,0	280	240	318	279	106	93	3	3	12	10	235	280	М8	4	588	282	888	820	125	740	260	70	304	608	6	600	20	11
4,5	315	270	354	309	118	103	3	3	12	10	264	320	М8	4	658	316	990	902	140	850	293	110	340	680	6	676	20	11
5,0	350	300	390	339	130	113	3	3	12	10	294	355	М8	8	730	352	1092	1100	158	940	325	103	406	812	6	752	24	12
5,6	392	336	429	375	143	125	3	3	12	10	329	395	М8	8	660	394	1060	850	176	1030	364	98	308	616	6	676	24	12
6,3	441	378	480	416	120	104	4	4	16	10	370	450	М10	8	820	444	1280	1020	196	1160	410	152	378	756	6	806	24	12
7,1	497	426	560	490	112	98	5	5	20	12	417	500	М10	8	898	497	1410	1166	222	1323	462	155	426	852	6	854	28	14
8,0	560	480	625	545	125	109	5	5	20	12	470	560	М10	12	1065	530	1650	1300	249	1490	520	99	428	916	6	985	28	14

Габаритные и присоединительные размеры вентиляторов ВРП 140-40 (мм). Исполнение 3

ВРП 140-40_исп 3.jpg

№ вент	Выходной фланец										d	d3	d1	n1	H1	H2	H max	B max	B1	A max	A1	F	K	n3, шт	P	L	M
№ вент	a	b	C	E	Pa	Pb	na, шт	nb, шт	n2, шт	d2	d	d3	d1	n1	H1	H2	H max	B max	B1	A max	A1	F	K	n3, шт	P	L	M
5,6	392	336	429	375	143	125	3	3	12	10	329	395	М8	8	660	400	1060	1388	173	1020	364	105	386	8	676	24	12
6,3	441	378	480	416	120	104	4	4	16	10	370	450	М10	8	820	444	1264	1585	194	1143	410	154	432	8	806	24	12
7,1	497	426	560	490	112	98	5	5	20	12	417	500	М10	8	898	497	1395	1864	220	1303	462	172	510	8	854	28	14
8,0	560	480	625	545	125	109	5	5	20	12	470	560	М10	12	1062	560	1622	2005	247	1460	520	236	574	8	998	28	14

Габаритные и присоединительные размеры вентиляторов ВРП 140-40 (мм). Исполнение 5

ВРП 140-40_исп 5.jpg

№ вент	Выходной фланец										d	d3	d1	n1	H1	H2	H max	B max	B1	A max	A1	F	K	n3, шт	P	S	L	M
№ вент	a	b	C	E	Pa	Pb	na, шт	nb, шт	n2, шт	d2	d	d3	d1	n1	H1	H2	H max	B max	B1	A max	A1	F	K	n3, шт	P	S	L	M
5,6	392	336	429	375	143	125	3	3	12	10	329	395	М8	8	660	400	1060	934	173	1670	364	198	382	8	734	282	24	12
6,3	441	378	480	416	120	104	4	4	16	10	370	450	М10	8	840	444	1284	990	196	1972	410	176	450	8	782	287	24	12
7,1	497	426	560	490	112	98	5	5	20	12	417	500	М10	8	898	497	1395	1178	220	2022	462	247	446	8	946	350	28	14
8,0	560	480	625	545	125	109	5	5	20	12	470	560	М10	12	1062	560	1622	1258	247	2204	520	274	466	8	1002	424	28	14

Технические характеристики

№ вент.	Наименование	Габарит электродвигателей АИР/АИМЛ**	N, кВт	n, об/мин		Ток, А	Масса, кг***	Виброизоляторы
№ вент.	Наименование	Габарит электродвигателей АИР/АИМЛ**	N, кВт	двигателя	колеса	Ток, А	Масса, кг***	тип	шт.
2,5	ВРП 140-40-2,5-Х*-1(1500)-0,25/1500/220-380	63	0,25	1500		0,79	26,6	ЕС 20*25 (A) М6	4
	ВРП 140-40-2,5-Х*-1(3000)-0,37/3000/220-380	63	0,37	3000		1,01	26,6	ЕС 20*25 (A) М6	4
	ВРП 140-40-2,5-Х*-1(3000)-0,55/3000/220-380	63	0,55			1,38	26,9	ЕС 20*25 (A) М6	4
	ВРП 140-40-2,5-Х*-1(3000)-0,75/3000/220-380	71	0,75			1,83	36,6	ЕС 20*25 (A) М6	4
	ВРП 140-40-2,5-Х*-1(3000)-1,1/3000/220-380	71	1,1			2,61	37,6	ЕС 20*25 (A) М6	4
	ВРП 140-40-2,5-Х*-1(3000)-1,5/3000/220-380	80	1,5			3,46	38,2	ЕС 20*25 (A) М6	4
2,8	ВРП 140-40-2,8-Х*-1(1500)-0,25/1500/220-380	63	0,25	1500		0,79	30,1	ЕС 20*25 (A) М6	4
	ВРП 140-40-2,8-Х*-1(1500)-0,37/1500/220-380	63	0,37	1500		1,12	30,4	ЕС 20*25 (A) М6	4
	ВРП 140-40-2,8-Х*-1(3000)-0,55/3000/220-380	63	0,55	3000		1,38	30,4	ЕС 20*25 (A) М6	4
	ВРП 140-40-2,8-Х*-1(3000)-0,75/3000/220-380	71	0,75			1,83	40,1	ЕС 20*25 (A) М6	4
	ВРП 140-40-2,8-Х*-1(3000)-1,1/3000/220-380	71	1,1			2,61	41,1	ЕС 20*25 (A) М6	4
	ВРП 140-40-2,8-Х*-1(3000)-1,5/3000/220-380	80	1,5			3,46	41,7	ЕС 20*25 (A) М6	4
	ВРП 140-40-2,8-Х*-1(3000)-2,2/3000/220-380	80	2,2			4,85	43,2	ЕС 20*25 (A) М6	4
3,15	ВРП 140-40-3,15-Х*-1(1500)-0,25/1500/220-380	63	0,25	1500		0,79	39,3	ЕС 20*25 (A) М6	4
	ВРП 140-40-3,15-Х*-1(1500)-0,37/1500/220-380	63	0,37			1,12	39,6	ЕС 20*25 (A) М6	4
	ВРП 140-40-3,15-Х*-1(1500)-0,55/1500/220-380	71	0,55			1,57	43,3	ЕС 20*25 (A) М6	4
	ВРП 140-40-3,15-Х*-1(1500)-0,75/1500/220-380	71	0,75			2,05	48,8	ЕС 20*25 (A) М6	4
	ВРП 140-40-3,15-Х*-1(3000)-1,1/3000/220-380	71	1,1	3000		2,61	50,3	ЕС 20*25 (A) М6	4
	ВРП 140-40-3,15-Х*-1(3000)-1,5/3000/220-380	80	1,5			3,46	50,9	ЕС 20*25 (A) М6	4
	ВРП 140-40-3,15-Х*-1(3000)-2,2/3000/220-380	80	2,2			4,85	52,4	ЕС 20*20 (A) М6	4
	ВРП 140-40-3,15-Х*-1(3000)-3,0/3000/220-380	90	3,0			6,34	60,7	ЕС 20*15 (A) М6	4
	ВРП 140-40-3,15-Х*-1(3000)-4,0/3000/220-380	100	4,0			8,2	65,3	ЕС 25*30 (A) М6	4
3,55	ВРП 140-40-3,55-Х*-1(1500)-0,25/1500/220-380	63	0,25	1500		0,79	49,3	ЕС 20*25 (A) М6	4
	ВРП 140-40-3,55-Х*-1(1500)-0,37/1500/220-380	63	0,37			1,12	49,6	ЕС 20*25 (A) М6	4
	ВРП 140-40-3,55-Х*-1(1500)-0,55/1500/220-380	71	0,55			1,57	53,3	ЕС 20*20 (A) М6	4
	ВРП 140-40-3,55-Х*-1(1500)-0,75/1500/220-380	71	0,75			2,05	58,8	ЕС 20*15 (A) М6	4
	ВРП 140-40-3,55-Х*-1(1500)-1,1/1500/220-380	80	1,1			2,85	59,7	ЕС 20*15 (A) М6	4
	ВРП 140-40-3,55-Х*-1(1500)-1,5/1500/220-380	80	1,5			3,72	61,9	ЕС 20*15 (A) М6	4
	ВРП 140-40-3,55-Х*-1(3000)-2,2/3000/220-380	80	2,2	3000		4,85	62,4	ЕС 20*15 (A) М6	4
	ВРП 140-40-3,55-Х*-1(3000)-3,0/3000/220-380	90	3,0			6,34	70,7	ЕС 25*30 (A) М6	4
	ВРП 140-40-3,55-Х*-1(3000)-4,0/3000/220-380	100	4,0			8,2	75,3	ЕС 25*30 (A) М6	4
	ВРП 140-40-3,55-Х*-1(3000)-5,5/3000/220-380	100	5,5			11,1	82,7	ЕС 25*20 (A) М6	4
	ВРП 140-40-3,55-Х*-1(3000)-7,5/3000/220-380	112	7,5			14,9	94,0	ЕС 25*20 (A) М6	4
4,0	ВРП 140-40-4,0-Х*-1(1500)-0,55/1500/220-380	71	0,55	1500		1,57	69,6	ЕС 25*30 (A) М6	4
	ВРП 140-40-4,0-Х*-1(1500)-0,75/1500/220-380	71	0,75			2,05	75,1	ЕС 25*30 (A) М6	4
	ВРП 140-40-4,0-Х*-1(1500)-1,1/1500/220-380	80	1,1			2,85	76,0	ЕС 25*30 (A) М6	4
	ВРП 140-40-4,0-Х*-1(1500)-1,5/1500/220-380	80	1,5			3,72	78,2	ЕС 25*30 (A) М6	4
	ВРП 140-40-4,0-Х*-1(1500)-2,2/1500/220-380	90	2,2			5,1	85,8	ЕС 25*20 (A) М6	4
	ВРП 140-40-4,0-Х*-1(3000)-3,0/3000/220-380	90	3,0	3000		6,34	87,0	ЕС 25*20 (A) М6	4
	ВРП 140-40-4,0-Х*-1(3000)-4,0/3000/220-380	100	4,0			8,2	91,6	ЕС 25*20 (A) М6	4
	ВРП 140-40-4,0-Х*-1(3000)-5,5/3000/220-380	100	5,5			11,1	99,0	ЕС 30*30 (A) М8	4
	ВРП 140-40-4,0-Х*-1(3000)-7,5/3000/220-380	112	7,5			14,9	110,3	ЕС 30*30 (A) М8	4
	ВРП 140-40-4,0-Х*-1(3000)-11,0/3000/380-660	132	11,0			21,2	133,6	ЕС 30*20 (A) М8	4
	ВРП 140-40-4,0-Х*-1(3000)-15,0/3000/380-660	160	15,0			28,6	167,6	ЕС 30*15 (A) М8	4
4,5	ВРП 140-40-4,5-Х*-1(1500)-0,75/1500/220-380	71	0,75	1500		2,05	94,5	ЕС 20*15 (A) М6	6
	ВРП 140-40-4,5-Х*-1(1500)-1,1/1500/220-380	80	1,1			2,85	95,4	ЕС 20*15 (A) М6	6
	ВРП 140-40-4,5-Х*-1(1500)-1,5/1500/220-380	80	1,5			3,72	97,6	ЕС 25*30 (A) М6	6
	ВРП 140-40-4,5-Х*-1(1500)-2,2/1500/220-380	90	2,2			5,1	105,2	ЕС 25*30 (A) М6	6
	ВРП 140-40-4,5-Х*-1(1500)-3,0/1500/220-380	100	3,0			6,8	111,5	ЕС 25*30 (A) М6	6
	ВРП 140-40-4,5-Х*-1(1500)-4,0/1500/220-380	100	4,0			8,8	116,3	ЕС 25*30 (A) М6	6
	ВРП 140-40-4,5-Х*-1(3000)-5,5/3000/220-380	100	5,5	3000		11,1	118,4	ЕС 25*30 (A) М6	6
	ВРП 140-40-4,5-Х*-1(3000)-7,5/3000/220-380	112	7,5			14,9	129,7	ЕС 25*20 (A) М6	6
	ВРП 140-40-4,5-Х*-1(3000)-11,0/3000/380-660	132	11,0			21,2	153,0	ЕС 30*30 (A) М8	6
	ВРП 140-40-4,5-Х*-1(3000)-15,0/3000/380-660	160	15,0			28,6	187,0	ЕС 30*25 (A) М8	6
	ВРП 140-40-4,5-Х*-1(3000)-18,5/3000/380-660	160	18,5			34,7	199,0	ЕС 30*20 (A) М8	6
	ВРП 140-40-4,5-Х*-1(3000)-22,0/3000/380-660	180	22,0			41	243,0	ЕС 30*15 (A) М8	6
5,0	ВРП 140-40-5,0-Х*-1(1500)-1,5/1500/220-380	АИР80В4	1,5	1500		3,72	127,2	ЕС 25*20 (A) М6	6
	ВРП 140-40-5,0-Х*-1(1500)-2,2/1500/220-380	АИР90L4	2,2			5,1	134,8	ЕС 25*20 (A) М6	6
	ВРП 140-40-5,0-Х*-1(1500)-3,0/1500/220-380	АИР100S4	3,0			6,8	141,1	ЕС 25*20 (A) М6	6
	ВРП 140-40-5,0-Х*-1(1500)-4,0/1500/220-380	АИР100L4	4,0			8,8	145,9	ЕС 30*30 (A) М8	6
	ВРП 140-40-5,0-Х*-1(1500)-5,5/1500/220-380	АИР112М4	5,5			11,7	155,5	ЕС 30*30 (A) М8	6
	ВРП 140-40-5,0-Х*-1(1500)-7,5/1500/380-660	АИР132S4	7,5			15,6	183,6	ЕС 30*25 (A) М8	6
	ВРП 140-40-5,0-Х*-1(3000)-11,0/3000/380-660	АИР132М2	11,0	3000		21,2	182,6	ЕС 30*25 (A) М8	6
	ВРП 140-40-5,0-Х*-1(3000)-15,0/3000/380-660	АИР160S2	15,0			28,6	216,6	ЕС 25*10 (A) М6	6
	ВРП 140-40-5,0-Х*-1(3000)-18,5/3000/380-660	АИР160М2	18,5			34,7	228,6	ЕС 25*10 (A) М6	6
	ВРП 140-40-5,0-Х*-1(3000)-22,0/3000/380-660	АИР180S2	22,0			41	272,6	ЕС 40*40 (A) М8	6
	ВРП 140-40-5,0-Х*-1(3000)-30,0/3000/380-660	АИР180М2	30,0			55,4	308,6	ЕС 40*40 (A) М8	6
	ВРП 140-40-5,0-Х*-1(3000)-37,0/3000/380-660	АИР200М2	37,0			67,9	343,6	ЕС 40*30 (A) М10	6
	ВРП 140-40-5,0-Х*-1(3000)-45,0/3000/380-660	АИР200L2А	45,0			82,1	362,6	ЕС 40*30 (A) М10	6
5,6	ВРП 140-40-5,6-Х-1(1500)-2,2/1500/220-380/ ВРП 140-40-5,6-Х-3(1500)-2,2/1500/220-380	90	2,2	1500		5,1	132,8/ 209,7	ЕС 2520 (A) М6/ ЕС 3030 (A) М8	6/8
	ВРП 140-40-5,6-Х-1(1500)-3,0/1500/220-380/ ВРП 140-40-5,6-Х-3(1500)-3,0/1500/220-380	100	3,0			6,8	139,1/ 216	ЕС 2520 (A) М6/ ЕС 3030 (A) М8	6/8
	ВРП 140-40-5,6-Х-1(1500)-4,0/1500/220-380/ ВРП 140-40-5,6-Х-3(1500)-4,0/1500/220-380	100	4,0			8,8	143,9/ 220,8	ЕС 2520 (A) М6/ ЕС 3030 (A) М8	6/8
	ВРП 140-40-5,6-Х-1(1500)-5,5/1500/220-380/ ВРП 140-40-5,6-Х-3(1500)-5,5/1500/220-380	112	5,5			11,7	153,5/ 230,4	ЕС 3030 (A) М8/ ЕС 3025 (A) М8	6/8
	ВРП 140-40-5,6-Х-1(1500)-7,5/1500/380-660/ ВРП 140-40-5,6-Х-3(1500)-7,5/1500/380-660	132	7,5			15,6	181,6/ 258,5	ЕС 3025 (A) М8/ ЕС 3020 (A) М8	6/8
	ВРП 140-40-5,6-Х-1(1500)-11,0/1500/380-660/ ВРП 140-40-5,6-Х-3(1500)-11,0/1500/380-660	132	11,0			22,5	193,6/ 270,5	ЕС 3020 (A) М8/ ЕС 3020 (A) М8	6/8
	ВРП 140-40-5,6-Х*-5(1667)-3,0/3000/220-380	90	3,0	3000	1667	6,34	255,3	ЕС 30*25 (A) М8	8
	ВРП 140-40-5,6-Х*-5(1667)-4,0/3000/220-380	100	4,0			8,2	259,9	ЕС 30*20 (A) М8	8
	ВРП 140-40-5,6-Х*-5(1667)-5,5/3000/220-380	100	5,5			11,1	267,3	ЕС 30*20 (A) М8	8
	ВРП 140-40-5,6-Х*-5(1667)-7,5/3000/220-380	112	7,5			14,9	278,6	ЕС 30*20 (A) М8	8
	ВРП 140-40-5,6-Х*-5(1667)-11,0/3000/380-660	132	11,0			21,2	301,9	ЕС 25*10 (A) М6	8
	ВРП 140-40-5,6-Х*-5(1875)-4,0/3000/220-380	100	4,0	3000	1875	8,2	259,9	ЕС 30*20 (A) М8	8
	ВРП 140-40-5,6-Х*-5(1875)-5,5/3000/220-380	100	5,5			11,1	267,3	ЕС 30*20 (A) М8	8
	ВРП 140-40-5,6-Х*-5(1875)-7,5/3000/220-380	112	7,5			14,9	278,6	ЕС 30*20 (A) М8	8
	ВРП 140-40-5,6-Х*-5(1875)-11,0/3000/380-660	132	11,0			21,2	301,9	ЕС 25*10 (A) М6	8
	ВРП 140-40-5,6-Х*-5(1875)-15,0/3000/380-660	160	15,0			28,6	335,9	ЕС 30*15 (A) М8	8
	ВРП 140-40-5,6-Х*-5(2143)-7,5/3000/220-380	112	7,5	3000	2143	14,9	278,6	ЕС 30*20 (A) М8	8
	ВРП 140-40-5,6-Х*-5(2143)-11,0/3000/380-660	132	11,0			21,2	301,9	ЕС 25*10 (A) М6	8
	ВРП 140-40-5,6-Х*-5(2143)-15,0/3000/380-660	160	15,0			28,6	335,9	ЕС 30*15 (A) М8	8
	ВРП 140-40-5,6-Х*-5(2143)-18,5/3000/380-660	160	18,5			34,7	347,9	ЕС 30*15 (A) М8	8
	ВРП 140-40-5,6-Х*-5(2143)-22,0/3000/380-660	180	22,0			41	391,9	ЕС 40*40 (A) М8	8
	ВРП 140-40-5,6-Х*-5(2143)-30,0/3000/380-660	180	30,0			55,4	427,9	ЕС 40*30 (A) М10	8
	ВРП 140-40-5,6-Х*-5(2400)-11,0/3000/380-660	132	11,0	3000	2400	21,2	301,9	ЕС 25*10 (A) М6	8
	ВРП 140-40-5,6-Х*-5(2400)-15,0/3000/380-660	160	15,0			28,6	335,9	ЕС 30*15 (A) М8	8
	ВРП 140-40-5,6-Х*-5(2400)-18,5/3000/380-660	160	18,5			34,7	347,9	ЕС 30*15 (A) М8	8
	ВРП 140-40-5,6-Х*-5(2400)-22,0/3000/380-660	180	22,0			41	391,9	ЕС 40*40 (A) М8	8
	ВРП 140-40-5,6-Х*-5(2400)-30,0/3000/380-660	180	30,0			55,4	427,9	ЕС 40*30 (A) М10	8
	ВРП 140-40-5,6-Х*-5(2400)-37,0/3000/380-660	200	37,0			67,9	462,9	ЕС 40*30 (A) М10	8
	ВРП 140-40-5,6-Х*-5(2679)-15,0/3000/380-660	160	15,0	3000	2679	28,6	335,9	ЕС 30*15 (A) М8	8
	ВРП 140-40-5,6-Х*-5(2679)-18,5/3000/380-660	160	18,5			34,7	347,9	ЕС 30*15 (A) М8	8
	ВРП 140-40-5,6-Х*-5(2679)-22,0/3000/380-660	180	22,0			41	391,9	ЕС 40*40 (A) М8	8
	ВРП 140-40-5,6-Х*-5(2679)-30,0/3000/380-660	180	30,0			55,4	427,9	ЕС 40*30 (A) М10	8
	ВРП 140-40-5,6-Х*-5(2679)-37,0/3000/380-660	200	37,0			67,9	462,9	ЕС 40*30 (A) М10	8
6,3	ВРП 140-40-6,3-Х-1(1000)-1,5/1000/220-380/ ВРП 140-40-6,3-Х-3(1000)-1,5/1000/220-380	90	1,5	1000		4	171,6/ 275,7	ЕС 3025 (A) М8/ ЕС 3020 (A) М8	6/8
	ВРП 140-40-6,3-Х-1(1000)-2,2/1000/220-380/ ВРП 140-40-6,3-Х-3(1000)-2,2/1000/220-380	100	2,2			5,6	180,4/ 284,5	ЕС 3025 (A) М8/ ЕС 3020 (A) М8	6/8
	ВРП 140-40-6,3-Х-1(1000)-3,0/1000/220-380/ ВРП 140-40-6,3-Х-3(1000)-3,0/1000/220-380	112	3,0			7,4	190,8/ 294,9	ЕС 3025 (A) М8/ ЕС 2510 (A) М6	6/8
	ВРП 140-40-6,3-Х-1(1000)-4,0/1000/220-380/ ВРП 140-40-6,3-Х-3(1000)-4,0/1000/220-380	112	4,0			9,75	195,5/ 299,6	ЕС 3020 (A) М8/ ЕС 2510 (A) М6	6/8
	ВРП 140-40-6,3-Х-1(1000)-5,5/1000/380-660/ ВРП 140-40-6,3-Х-3(1000)-5,5/1000/380-660	132	5,5			12,9	215,2/ 319,3	ЕС 3020 (A) М8/ ЕС 2510 (A) М6	6/8
	ВРП 140-40-6,3-Х-1(1500)-4,0/1500/220-380/ ВРП 140-40-6,3-Х-3(1500)-4,0/1500/220-380	100	4,0	1500		8,8	182,5/ 286,6	ЕС 3025 (A) М8/ ЕС 3020 (A) М8	6/8
	ВРП 140-40-6,3-Х-1(1500)-5,5/1500/220-380/ ВРП 140-40-6,3-Х-3(1500)-5,5/1500/220-380	112	5,5			11,7	192,1/ 296,2	ЕС 3020 (A) М8/ ЕС 2510 (A) М6	6/8
	ВРП 140-40-6,3-Х-1(1500)-7,5/1500/380-660/ ВРП 140-40-6,3-Х-3(1500)-7,5/1500/380-660	132	7,5			15,6	220,2/ 324,3	ЕС 2510 (A) М6/ ЕС 3015 (A) М8	6/8
	ВРП 140-40-6,3-Х-1(1500)-11,0/1500/380-660/ ВРП 140-40-6,3-Х-3(1500)-11,0/1500/380-660	132	11,0			22,5	232,2/ 336,3	ЕС 2510 (A) М6/ ЕС 3015 (A) М8	6/8
	ВРП 140-40-6,3-Х-1(1500)-15,0/1500/380-660/ ВРП 140-40-6,3-Х-3(1500)-15,0/1500/380-660	160	15,0			30	271,2/ 375,3	ЕС 4040 (A) М8/ ЕС 4040 (A) М8	6/8
	ВРП 140-40-6,3-Х-1(1500)-18,5/1500/380-660/ ВРП 140-40-6,3-Х-3(1500)-18,5/1500/380-660	160	18,5			36,3	291,2/ 395,3	ЕС 4040 (A) М8/ ЕС 4040 (A) М8	6/8
	ВРП 140-40-6,3-Х*-5(1000)-1,5/1000/220-380	90	1,5	1000	1000	4	322,9	ЕС 30*15 (A) М8	8
	ВРП 140-40-6,3-Х*-5(1000)-2,2/1000/220-380	100	2,2			5,6	331,7	ЕС 30*15 (A) М8	8
	ВРП 140-40-6,3-Х*-5(1000)-3,0/1000/220-380	112	3,0			7,4	342,1	ЕС 30*15 (A) М8	8
	ВРП 140-40-6,3-Х*-5(1000)-4,0/1000/220-380	112	4,0			9,75	346,8	ЕС 30*15 (A) М8	8
	ВРП 140-40-6,3-Х*-5(1000)-5,5/1000/380-660	132	5,5			12,9	366,5	ЕС 40*40 (A) М8	8
	ВРП 140-40-6,3-Х*-5(1071)-1,5/1500/220-380	80	1,5	1500	1071	3,72	315,1	ЕС 25*10 (A) М6	8
	ВРП 140-40-6,3-Х*-5(1071)-2,2/1500/220-380	90	2,2			5,1	322,7	ЕС 30*15 (A) М8	8
	ВРП 140-40-6,3-Х*-5(1071)-3,0/1500/220-380	100	3,0			6,8	329,0	ЕС 30*15 (A) М8	8
	ВРП 140-40-6,3-Х*-5(1071)-4,0/1500/220-380	100	4,0			8,8	333,8	ЕС 30*15 (A) М8	8
	ВРП 140-40-6,3-Х*-5(1071)-5,5/1500/220-380	112	5,5			11,7	343,4	ЕС 30*15 (A) М8	8
	ВРП 140-40-6,3-Х*-5(1200)-2,2/1500/220-380	90	2,2	1500	1200	5,1	322,7	ЕС 30*15 (A) М8	8
	ВРП 140-40-6,3-Х*-5(1200)-3,0/1500/220-380	100	3,0			6,8	329,0	ЕС 30*15 (A) М8	8
	ВРП 140-40-6,3-Х*-5(1200)-4,0/1500/220-380	100	4,0			8,8	333,8	ЕС 30*15 (A) М8	8
	ВРП 140-40-6,3-Х*-5(1200)-5,5/1500/220-380	112	5,5			11,7	343,4	ЕС 30*15 (A) М8	8
	ВРП 140-40-6,3-Х*-5(1200)-7,5/1500/380-660	132	7,5			15,6	371,5	ЕС 40*40 (A) М8	8
	ВРП 140-40-6,3-Х*-5(1339)-3,0/1500/220-380	100	3,0	1500	1339	6,8	329,0	ЕС 30*15 (A) М8	8
	ВРП 140-40-6,3-Х*-5(1339)-4,0/1500/220-380	100	4,0			8,8	333,8	ЕС 30*15 (A) М8	8
	ВРП 140-40-6,3-Х*-5(1339)-5,5/1500/220-380	112	5,5			11,7	343,4	ЕС 30*15 (A) М8	8
	ВРП 140-40-6,3-Х*-5(1339)-7,5/1500/380-660	132	7,5			15,6	371,5	ЕС 40*40 (A) М8	8
	ВРП 140-40-6,3-Х*-5(1339)-11,0/1500/380-660	132	11,0			22,5	383,5	ЕС 40*40 (A) М8	8
	ВРП 140-40-6,3-Х*-5(1500)-4,0/1500/220-380	100	4,0	1500	1500	8,8	333,8	ЕС 30*15 (A) М8	8
	ВРП 140-40-6,3-Х*-5(1500)-5,5/1500/220-380	112	5,5			11,7	343,4	ЕС 30*15 (A) М8	8
	ВРП 140-40-6,3-Х*-5(1500)-7,5/1500/380-660	132	7,5			15,6	371,5	ЕС 40*40 (A) М8	8
	ВРП 140-40-6,3-Х*-5(1500)-11,0/1500/380-660	132	11,0			22,5	383,5	ЕС 40*40 (A) М8	8
	ВРП 140-40-6,3-Х*-5(1500)-15,0/1500/380-660	160	15,0			30	422,5	ЕС 40*30 (A) М10	8
	ВРП 140-40-6,3-Х*-5(1500)-18,5/1500/380-660	160	18,5			36,3	442,5	ЕС 40*30 (A) М10	8
	ВРП 140-40-6,3-Х*-5(1667)-5,5/3000/220-380	100	5,5	3000	1667	11,1	335,9	ЕС 30*15 (A) М8	8
	ВРП 140-40-6,3-Х*-5(1667)-7,5/3000/220-380	112	7,5			14,9	347,2	ЕС 30*15 (A) М8	8
	ВРП 140-40-6,3-Х*-5(1667)-11,0/3000/380-660	132	11,0			21,2	370,5	ЕС 40*40 (A) М8	8
	ВРП 140-40-6,3-Х*-5(1667)-15,0/3000/380-660	160	15,0			28,6	404,5	ЕС 40*40 (A) М8	8
	ВРП 140-40-6,3-Х*-5(1667)-18,5/3000/380-660	160	18,5			34,7	416,5	ЕС 40*30 (A) М10	8
	ВРП 140-40-6,3-Х*-5(1667)-22,0/3000/380-660	180	22,0			41	460,5	ЕС 40*30 (A) М10	8
	ВРП 140-40-6,3-Х*-5(1875)-7,5/3000/220-380	112	7,5	3000	1875	14,9	347,2	ЕС 30*15 (A) М8	8
	ВРП 140-40-6,3-Х*-5(1875)-11,0/3000/380-660	132	11,0			21,2	370,5	ЕС 40*40 (A) М8	8
	ВРП 140-40-6,3-Х*-5(1875)-15,0/3000/380-660	160	15,0			28,6	404,5	ЕС 40*40 (A) М8	8
	ВРП 140-40-6,3-Х*-5(1875)-18,5/3000/380-660	160	18,5			34,7	416,5	ЕС 40*30 (A) М10	8
	ВРП 140-40-6,3-Х*-5(1875)-22,0/3000/380-660	180	22,0			41	460,5	ЕС 40*30 (A) М10	8
	ВРП 140-40-6,3-Х*-5(1875)-30,0/3000/380-660	180	30,0			55,4	496,5	ЕС 40*30 (A) М10	8
	ВРП 140-40-6,3-Х*-5(2143)-11,0/3000/380-660	132	11,0	3000	2143	21,2	370,5	ЕС 40*40 (A) М8	8
	ВРП 140-40-6,3-Х*-5(2143)-15,0/3000/380-660	160	15,0			28,6	404,5	ЕС 40*40 (A) М8	8
	ВРП 140-40-6,3-Х*-5(2143)-18,5/3000/380-660	160	18,5			34,7	416,5	ЕС 40*30 (A) М10	8
	ВРП 140-40-6,3-Х*-5(2143)-22,0/3000/380-660	180	22,0			41	460,5	ЕС 40*30 (A) М10	8
	ВРП 140-40-6,3-Х*-5(2143)-30,0/3000/380-660	180	30,0			55,4	496,5	ЕС 40*30 (A) М10	8
	ВРП 140-40-6,3-Х*-5(2143)-37,0/3000/380-660	200	37,0			67,9	531,5	ЕС 50*50 (A) М10	8
7,1	ВРП 140-40-7,1-Х-1(1000)-3,0/1000/220-380/ ВРП 140-40-7,1-Х-3(1000)-3,0/1000/220-380	112	3,0	1000		7,4	266,4/ 405,2	ЕС 4040 (A) М8/ ЕС 4040 (A) М8	6/8
	ВРП 140-40-7,1-Х-1(1000)-4,0/1000/220-380/ ВРП 140-40-7,1-Х-3(1000)-4,0/1000/220-380	112	4,0			9,75	271,1/ 409,9	ЕС 4040 (A) М8/ ЕС 4040 (A) М8	6/8
	ВРП 140-40-7,1-Х-1(1000)-5,5/1000/380-660/ ВРП 140-40-7,1-Х-3(1000)-5,5/1000/380-660	132	5,5			12,9	290,8/ 429,6	ЕС 4040 (A) М8/ ЕС 4030 (A) М10	6/8
	ВРП 140-40-7,1-Х-1(1000)-7,5/1000/380-660/ ВРП 140-40-7,1-Х-3(1000)-7,5/1000/380-660	132	7,5			17,2	306,8/ 445,6	ЕС 4040 (A) М8/ ЕС 4030 (A) М10	6/8
	ВРП 140-40-7,1-Х-1(1000)-11,0/1000/380-660/ ВРП 140-40-7,1-Х-3(1000)-11,0/1000/380-660	160	11,0			24,5	342,8/ 481,6	ЕС 4030 (A) М10/ ЕС 4030 (A) М10	6/8
	ВРП 140-40-7,1-Х-1(1500)-7,5/1500/380-660/ ВРП 140-40-7,1-Х-3(1500)-7,5/1500/380-660	132	7,5	1500		15,6	295,8/ 434,6	ЕС 4040 (A) М8/ ЕС 4030 (A) М10	6/8
	ВРП 140-40-7,1-Х-1(1500)-11,0/1500/380-660/ ВРП 140-40-7,1-Х-3(1500)-11,0/1500/380-660	132	11,0			22,5	307,8/ 446,6	ЕС 4040 (A) М8/ ЕС 4030 (A) М10	6/8
	ВРП 140-40-7,1-Х-1(1500)-15,0/1500/380-660/ ВРП 140-40-7,1-Х-3(1500)-15,0/1500/380-660	160	15,0			30	346,8/ 485,6	ЕС 4030 (A) М10/ ЕС 4030 (A) М10	6/8
	ВРП 140-40-7,1-Х-1(1500)-18,5/1500/380-660/ ВРП 140-40-7,1-Х-3(1500)-18,5/1500/380-660	160	18,5			36,3	366,8/ 505,6	ЕС 4030 (A) М10/ ЕС 4030 (A) М10	6/8
	ВРП 140-40-7,1-Х-1(1500)-22,0/1500/380-660/ ВРП 140-40-7,1-Х-3(1500)-22,0/1500/380-660	180	22,0			43,2	386,8/ 525,6	ЕС 5050 (A) М10/ ЕС 5050 (A) М10	6/8
	ВРП 140-40-7,1-Х-1(1500)-30,0/1500/380-660/ ВРП 140-40-7,1-Х-3(1500)-30,0/1500/380-660	180	30,0			57,6	414,8/ 553,6	ЕС 5050 (A) М10/ ЕС 5050 (A) М10	6/8
	ВРП 140-40-7,1-Х*-5(1000)-3,0/1000/220-380	112	3,0	1000	1000	7,4	437,2	ЕС 40*30 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1000)-4,0/1000/220-380	112	4,0			9,75	441,9	ЕС 40*30 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1000)-5,5/1000/380-660	132	5,5			12,9	461,6	ЕС 40*30 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1000)-7,5/1000/380-660	132	7,5			17,2	477,6	ЕС 40*30 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1000)-11,0/1000/380-660	160	11,0			24,5	513,6	ЕС 50*50 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1071)-3,0/1500/220-380	100	3,0	1500	1071	6,8	424,1	ЕС 40*30 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1071)-4,0/1500/220-380	100	4,0			8,8	428,9	ЕС 40*30 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1071)-5,5/1500/220-380	112	5,5			11,7	438,5	ЕС 40*30 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1071)-7,5/1500/380-660	132	7,5			15,6	466,6	ЕС 40*30 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1071)-11,0/1500/380-660	132	11,0			22,5	478,6	ЕС 40*30 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1200)-4,0/1500/220-380	100	4,0	1500	1200	8,8	428,9	ЕС 40*30 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1200)-5,5/1500/220-380	112	5,5			11,7	438,5	ЕС 40*30 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1200)-7,5/1500/380-660	132	7,5			15,6	466,6	ЕС 40*30 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1200)-11,0/1500/380-660	132	11,0			22,5	478,6	ЕС 40*30 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1200)-15,0/1500/380-660	160	15,0			30	517,6	ЕС 50*50 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1339)-5,5/1500/220-380	112	5,5	1500	1339	11,7	438,5	ЕС 40*30 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1339)-7,5/1500/380-660	132	7,5			15,6	466,6	ЕС 40*30 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1339)-11,0/1500/380-660	132	11,0			22,5	478,6	ЕС 40*30 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1339)-15,0/1500/380-660	160	15,0			30	517,6	ЕС 50*50 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1339)-18,5/1500/380-660	160	18,5			36,3	537,6	ЕС 50*50 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1339)-22,0/1500/380-660	180	22,0			43,2	557,6	ЕС 50*50 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1500)-7,5/1500/380-660	132	7,5	1500	1500	15,6	466,6	ЕС 40*30 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1500)-11,0/1500/380-660	132	11,0			22,5	478,6	ЕС 40*30 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1500)-15,0/1500/380-660	160	15,0			30	517,6	ЕС 50*50 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1500)-18,5/1500/380-660	160	18,5			36,3	537,6	ЕС 50*50 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1500)-22,0/1500/380-660	180	22,0			43,2	557,6	ЕС 50*50 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1500)-30,0/1500/380-660	180	30,0			57,6	585,6	ЕС 50*50 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1667)-11,0/3000/380-660	132	11,0	3000	1667	21,2	465,6	ЕС 40*30 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1667)-15,0/3000/380-660	160	15,0			28,6	499,6	ЕС 40*30 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1667)-18,5/3000/380-660	160	18,5			34,7	511,6	ЕС 40*30 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1667)-22,0/3000/380-660	180	22,0			41	555,6	ЕС 50*50 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1667)-30,0/3000/380-660	180	30,0			55,4	591,6	ЕС 50*50 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1667)-37,0/3000/380-660	200	37,0			67,9	626,6	ЕС 50*50 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1875)-15,0/3000/380-660	160	15,0	3000	1875	28,6	499,6	ЕС 40*30 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1875)-18,5/3000/380-660	160	18,5			34,7	511,6	ЕС 40*30 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1875)-22,0/3000/380-660	180	22,0			41	555,6	ЕС 50*50 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1875)-30,0/3000/380-660	180	30,0			55,4	591,6	ЕС 50*50 (A) М10	8
	ВРП 140-40-7,1-Х*-5(1875)-37,0/3000/380-660	200	37,0			67,9	626,6	ЕС 50*50 (A) М10	8
8,0	ВРП 140-40-8,0-Х-1(1000)-5,5/1000/380-660/ ВРП 140-40-8,0-Х-3(1000)-5,5/1000/380-660	132	5,5	1000		12,9	360/ 530,2	ЕС 4030 (A) М10/ ЕС 5050 (A) М10	6/8
	ВРП 140-40-8,0-Х-1(1000)-7,5/1000/380-660/ ВРП 140-40-8,0-Х-3(1000)-7,5/1000/380-660	132	7,5			17,2	376/ 546,2	ЕС 4030 (A) М10/ ЕС 5050 (A) М10	6/8
	ВРП 140-40-8,0-Х-1(1000)-11,0/1000/380-660/ ВРП 140-40-8,0-Х-3(1000)-11,0/1000/380-660	160	11,0			24,5	412/ 582,2	ЕС 5050 (A) М10/ ЕС 5050 (A) М10	6/8
	ВРП 140-40-8,0-Х-1(1000)-15,0/1000/380-660/ ВРП 140-40-8,0-Х-3(1000)-15,0/1000/380-660	160	15,0			31,6	442/ 612,2	ЕС 5050 (A) М10/ ЕС 5050 (A) М10	6/8
	ВРП 140-40-8,0-Х-1(1500)-15,0/1500/380-660/ ВРП 140-40-8,0-Х-3(1500)-15,0/1500/380-660	160	15,0	1500		30	416/ 586,2	ЕС 5050 (A) М10/ ЕС 5050 (A) М10	6/8
	ВРП 140-40-8,0-Х-1(1500)-18,5/1500/380-660/ ВРП 140-40-8,0-Х-3(1500)-18,5/1500/380-660	160	18,5			36,3	436/ 606,2	ЕС 5050 (A) М10/ ЕС 5050 (A) М10	6/8
	ВРП 140-40-8,0-Х-1(1500)-22,0/1500/380-660/ ВРП 140-40-8,0-Х-3(1500)-22,0/1500/380-660	180	22,0			43,2	456/ 626,2	ЕС 5050 (A) М10/ ЕС 5050 (A) М10	6/8
	ВРП 140-40-8,0-Х-1(1500)-30,0/1500/380-660/ ВРП 140-40-8,0-Х-3(1500)-30,0/1500/380-660	180	30,0			57,6	484/ 654,2	ЕС 5045 (A) М10/ ЕС 5045 (A) М10	6/8
	ВРП 140-40-8,0-Х-1(1500)-37,0/1500/380-660/ ВРП 140-40-8,0-Х-3(1500)-37,0/1500/380-660	200	37,0			70,2	554/ 724,2	ЕС 5040 (A) М10/ ЕС 5040 (A) М10	6/8
	ВРП 140-40-8,0-Х-1(1500)-45,0/1500/380-660/ ВРП 140-40-8,0-Х-3(1500)-45,0/1500/380-660	200	45,0			84,9	582/ 752,2	ЕС 5030 (A) М10/ ЕС 5040 (A) М10	6/8
	ВРП 140-40-8,0-Х-1(1500)-55,0/1500/380-660/ ВРП 140-40-8,0-Х-3(1500)-55,0/1500/380-660	225	55,0			103	632/ 802,2	ЕС 5030 (A) М10/ ЕС 5030 (A) М10	6/8
	ВРП 140-40-8,0-Х*-5(1000)-5,5/1000/380-660	132	5,5	1000	1000	12,9	588,2	ЕС 50*50 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1000)-7,5/1000/380-660	132	7,5			17,2	604,2	ЕС 50*50 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1000)-11,0/1000/380-660	160	11,0			24,5	640,2	ЕС 50*45 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1000)-15,0/1000/380-660	160	15,0			31,6	670,2	ЕС 50*45 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1071)-5,5/1500/220-380	112	5,5	1500	1071	11,7	565,1	ЕС 50*50 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1071)-7,5/1500/380-660	132	7,5			15,6	593,2	ЕС 50*50 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1071)-11,0/1500/380-660	132	11,0			22,5	605,2	ЕС 50*50 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1071)-15,0/1500/380-660	160	15,0			30	644,2	ЕС 50*45 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1071)-18,5/1500/380-660	160	18,5			36,3	664,2	ЕС 50*45 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1200)-7,5/1500/380-660	132	7,5	1500	1200	15,6	593,2	ЕС 50*50 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1200)-11,0/1500/380-660	132	11,0			22,5	605,2	ЕС 50*50 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1200)-15,0/1500/380-660	160	15,0			30	644,2	ЕС 50*45 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1200)-18,5/1500/380-660	160	18,5			36,3	664,2	ЕС 50*45 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1200)-22,0/1500/380-660	180	22,0			43,2	684,2	ЕС 50*45 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1200)-30,0/1500/380-660	180	30,0			57,6	712,2	ЕС 50*40 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1339)-11,0/1500/380-660	132	11,0	1500	1339	22,5	605,2	ЕС 50*50 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1339)-15,0/1500/380-660	160	15,0			30	644,2	ЕС 50*45 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1339)-18,5/1500/380-660	160	18,5			36,3	664,2	ЕС 50*45 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1339)-22,0/1500/380-660	180	22,0			43,2	684,2	ЕС 50*45 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1339)-30,0/1500/380-660	180	30,0			57,6	712,2	ЕС 50*40 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1339)-37,0/1500/380-660	200	37,0			70,2	782,2	ЕС 50*30 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1500)-15,0/1500/380-660	160	15,0	1500	1500	30	644,2	ЕС 50*45 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1500)-18,5/1500/380-660	160	18,5			36,3	664,2	ЕС 50*45 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1500)-22,0/1500/380-660	180	22,0			43,2	684,2	ЕС 50*45 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1500)-30,0/1500/380-660	180	30,0			57,6	712,2	ЕС 50*40 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1500)-37,0/1500/380-660	200	37,0			70,2	782,2	ЕС 50*30 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1500)-45,0/1500/380-660	200	45,0			84,9	810,2	ЕС 50*30 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1500)-55,0/1500/380-660	225	55,0			103	860,2	ЕС 50*30 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1680)-18,5/1500/380-660	160	18,5	1500	1680	36,3	664,2	ЕС 50*45 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1680)-22,0/1500/380-660	180	22,0			43,2	684,2	ЕС 50*45 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1680)-30,0/1500/380-660	180	30,0			57,6	712,2	ЕС 50*40 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1680)-37,0/1500/380-660	200	37,0			70,2	782,2	ЕС 50*30 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1680)-45,0/1500/380-660	200	45,0			84,9	810,2	ЕС 50*30 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1680)-55,0/1500/380-660	225	55,0			103	860,2	ЕС 50*30 (A) М10	8
	ВРП 140-40-8,0-Х*-5(1680)-75,0/1500/380-660	250	75,0			138,3	982,2	ЕС 60*45 (A) М12	8

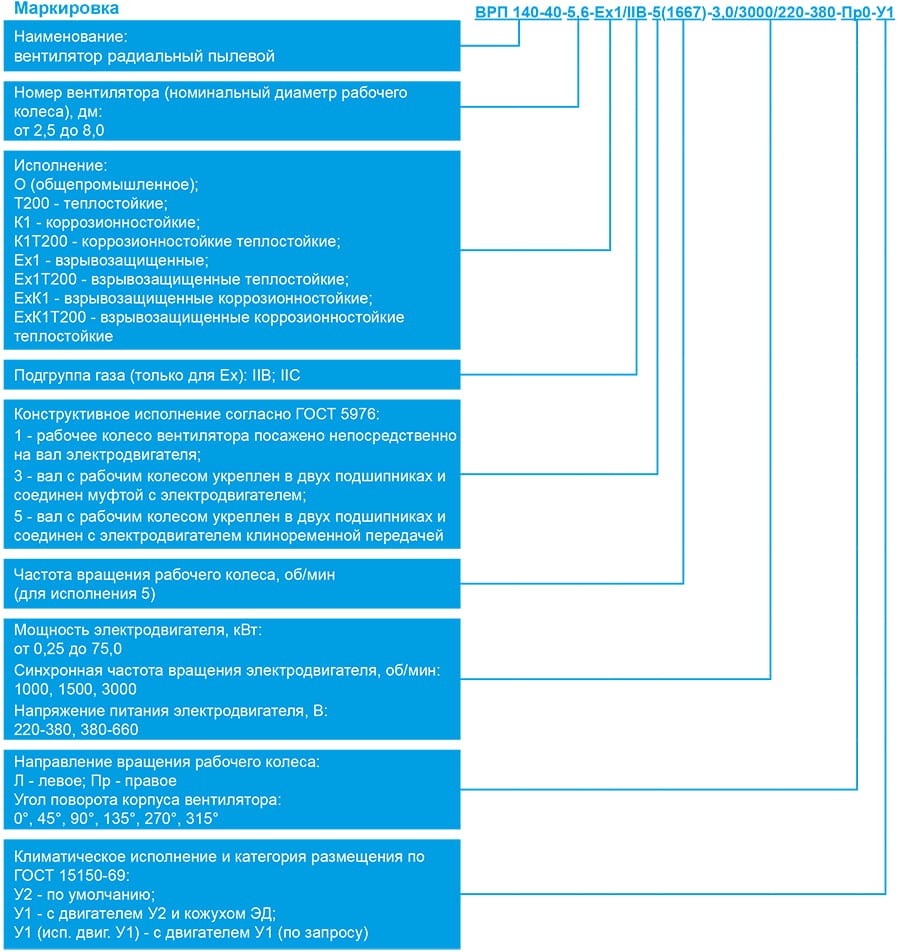

* В этом месте необходимо указать исполнение вентилятора: О, Т200, К1, К1Т200, Ex1, ExК1, Ex1Т200, ExК1Т200.
Схема соединения электродвигателя с колесом вентилятора (1 - на одном валу, 3 - через подшипниковый узел,
5 - клиноременная передача). Через дробь «/» указываются возможные схемы соединения.
** АИМЛ для вентиляторов во взрывозащищенном исполнении (Ex1, ExК1, Ex1Т200, ExК1Т200)
*** Через дробь «/» указываются масса, тип и количество виброизоляторов, в зависимости от схемы соединения электродвигателя с колесом вентилятора.

Электрические схемы подключения вентиляторов в сеть 380 В


* В вентиляторах с номинальным напряжением ∆/Y 380В/660В предусмотрена возможность запуска пониженным напряжением по схеме Y-∆.
Рекомендуемая схема подключения зависит от исполнения двигателя. Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.

Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении

Ваше имя Ваш телефон Email

Ваше сообщение

Нажимая «Отправить», вы соглашаетесь на обработку персональных данных

Спасибо за обращение!

Наш менеджер свяжется с вами.

Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96

или по телефону

+7 800 505 08 67 получить консультацию
