Вентилятор осевой для туннельной вентиляции РОСА-AGR/75.02
Вентилятор осевой РОСА-AGR/75.02 является вытяжным вентилятором и предназначен для создания системы «смешанной» или «туннельной вентиляции» в животноводческих помещениях и теплицах там, где требуется большая производительность. Вентилятор позволяет быстро удалять воздух, насыщенный СО2, аммиаком, влагой и избыточной температурой, что обеспечивает комфортные условия для содержания животных и растений.

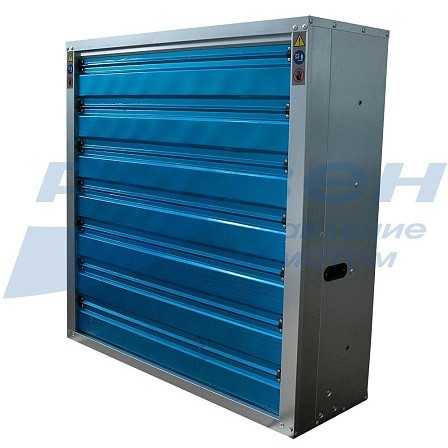

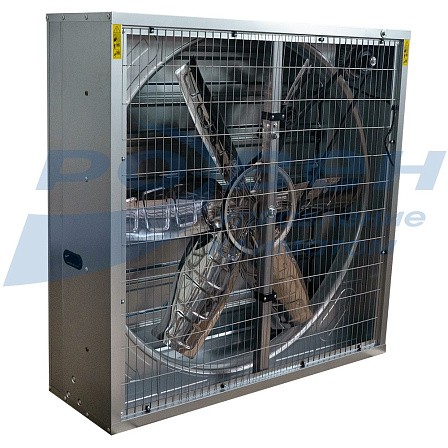

На входе вентилятора устанавливается защитная сетка, предотвращающая попадание животных и посторонних предметов. На выходе вентилятора установлен инерционный клапан, автоматически открывающийся потоком воздуха при включении вентилятора.
Корпус вентилятора и ламели клапана сделаны из оцинкованной стали, лопатки – нержавеющая сталь.
Вентилятор оснащен трехфазным асинхронным двигателем, класс защиты IP55.
Пример использования вентиляторов AGR
Технические характеристики
Наименование |
Расход при 0 Па, м3/ч |
Мощность двигателя, кВт |
Ток, А |
Напряжение, В |
Уровень шума, Дб |
РОСА-AGR/75.02L-GM/MW-800х800-O-7,1-SH/0,37/1400-660/380/0-У2 |
10678 |
0,37 |
1,14 |
380 |
≤70 |
РОСА-AGR/75.02L-GM/MW-900х900-O-7,5-SH/0,55/1400-630/380/0-У2 |
22000 |
0,55 |
1,59 |
≤70 |
|
РОСА-AGR/75.02L-GM/MW-1100х1100-O-10,0-SH/0,75/1400-600/380/0-У2 |
31800 |
0,75 |
2,3 |
≤70 |
|
РОСА-AGR/75.02L-GM/MW-1220х1220-O-11,0-SH/1,1/1400-460/380/0-У2 |
38000 |
1,1 |
2,89 |
≤70 |
|
РОСА-AGR/75.02L-GM/MW-1380х1380-O-12,5-SH/1,1/1400-439/380/0-У2 |
44000 |
1,1 |
2,89 |
≤75 |
Аэродинамические характеристики
Габаритные и присоединительные размеры
Наименование |
A, мм |
B, мм |
Масса, кг |
РОСА-AGR/75.02L-GM/MW-800х800-O-7,1-SH/0,37/1400-660/380/0-У2 |
800 |
400 |
29,5 |
РОСА-AGR/75.02L-GM/MW-900х900-O-7,5-SH/0,55/1400-630/380/0-У2 |
900 |
400 |
35 |
РОСА-AGR/75.02L-GM/MW-1100х1100-O-10,0-SH/0,75/1400-600/380/0-У2 |
1100 |
400 |
44,5 |
РОСА-AGR/75.02L-GM/MW-1220х1220-O-11,0-SH/1,1/1400-460/380/0-У2 |
1220 |
400 |
52 |
РОСА-AGR/75.02L-GM/MW-1380х1380-O-12,5-SH/1,1/1400-439/380/0-У2 |
1380 |
400 |
60 |
Электрическая схема подключения вентилятора в сеть 380 В
МАРКИРОВКА
Вентилятор осевой для систем агропромышленного комплекса серии AGR исполнение корпуса вентилятора со встроенным инерционным клапаном, двигатель с рабочим колесом не выходят за габариты корпуса, установлена плоская решетка со стороны двигателя, направление потока воздуха от мотора, размер корпуса 900 х 900, вентилятор общепромышленного назначения, диаметр рабочего колеса 7,5 дм, крепление электродвигателя на лапах, мощностью электродвигателя Nу=0,55 кВт, и частотой вращения двигателя n=1400 об/мин; напряжение питания электродвигателя 380 В; без узла подключения, климатическое исполнение У2.
