Приточно-вытяжная установка с пластинчатым рекуператором RWN-RP-AC

Описание товара
Характеристики моделей
Купить
Руководства

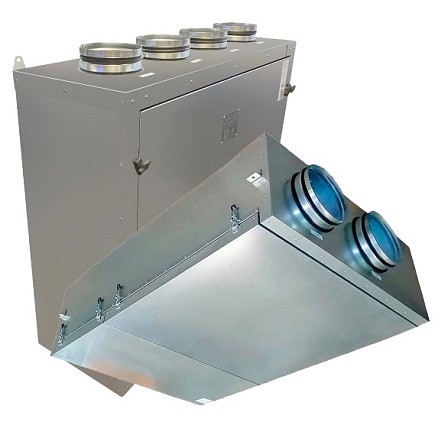

Установка вентиляционная RWN-RP предназначена для общеобменной вентиляции помещений. Компактность установки позволяет располагать её под потолком или у стены, экономя при этом пространство.
Корпус установки выполнен из оцинкованной стали и по запросу, снаружи может быть покрыт порошковой краской. Стандартно панели в исполнении Compact имеют толщину 25 мм, а в исполнении Vertical - 50мм. Панели заполнены слоем теплошумоизоляции на основе негорючей минеральной ваты.

Пластинчатый рекуператор имеет алюминиевые ламели для обеспечения эффективной передачи теплоты.

Тип корпуса:
25m - бескаркасная конструкция с изоляцией 25 мм: Установка может располагаться вне помещения при температуре не ниже -20°С. Класс защиты – IP50.
50m - бескаркасная конструкция с изоляцией 50 мм: Установка может располагаться вне помещения при температуре не ниже -30°С. Класс защиты – IP50.

Габаритные размеры установок
Габаритные размеры RWN-RP-100(25m)…RWN-RP-400(25m) (мм) в исполнении корпуса Compact

RWN-RP-AC-Compact_габариты 100-400.jpg

Типоразмер

L

B

H

L1

B1

a

y

b

f

D

Lm

Bm

Hm

Масса, кг

100

1013

800

305

1053

742

177

304

318

152

Ø 125

1133

830

305

55

300

1013

800

305

1053

742

177

304

318

152

Ø 160

1133

830

305

55

400

1013

800

305

1053

742

177

304

318

152

Ø 200

1133

830

305

55

800

1226

816

308

1266

758

182

310

323

154

Ø 200

1346

846

308

78

У варианта с водяным нагревателем, патрубки теплоносителя выступают за габарит Bm максимум на 100 мм.

Габаритные размеры RWN-RP-1500(25m) (мм) в исполнении корпуса Compact

RWN-RP-AC-Compact_габариты 1500.jpg

Типоразмер

B

H

L1

B1

B2

B3

a

y

s

f

bxh

Lm

Bm

Hm

Масса, кг

1500

1435

352

1666

1378

760

618

336

620

477

177

400x200

1706

1473

393

130

Габаритные размеры RWN-RP-100(50m)… RWN-RP-400(50m) (мм) в исполнении корпуса Vertical

RWN-RP-AC-Vertical_габариты 100-400.jpg

Типоразмер

L

B

H

L1

H1

a

y

f

Ø D

Lm

Bm

Hm

Масса, кг

100

1068

355

896

1017

894

172

241

178

125

1100

395

956

70

300

1068

355

896

1017

894

172

241

178

160

1100

395

956

75

400

1068

355

896

1017

894

172

241

178

160

1100

395

956

80

Габаритные размеры RWN-RP-800(50m) (мм) в исполнении корпуса Vertical

RWN-RP-AC-Vertical_габариты 800.jpg

Типоразмер

B

H

a

y

f

Ø D

Lm

Bm

Hm

Масса, кг

800

375

900

205

310

188

200

1340

415

1060

109

Габаритные размеры RWN-RP-1500(50m) (мм) в исполнении корпуса Vertical

RWN-RP-AC-Vertical_габариты 1500.jpg

Типоразмер

B

H

a

y

f

D1

D2

Lm

Bm

Hm

Масса ,кг

1500

723

1000

194

290

361

400

200

1260

763

1100

146

Пунктирной линией на чертеже обозначено расположение водяного нагревателя.
Установка стандартно изготавливается на опорной раме высотой 100 мм.

Технические характеристики установок

Модель и

типоразмер

Расход воздуха, м3

Площадь

помещения, м2

Напряжение, В

Кол-во
скоростей

Вентиляторы

Мощность

нагревателя, кВт

Ток ТЭНа

(на фазу),

А

Уровень шума Lp

(1м), дБ(A)

Мощность,

кВт

Ток, А

RWN-RP-100-АС-HE0,4

100

40

1~220

3

0,14

0,64

0,4

2

33,6

RWN-RP-300-АС-HE1,5

300

120

1~220

3

0,16

0,74

1,5

7,6

32,3

RWN-RP-400-АС-HE2,3

400

160

1~220

3

0,28

1,24

2,3

11,6

41,6

RWN-RP-800-АС-HE4,5

800

320

3~380

3

0,32

1,5

4,5

7,7

44,7

RWN-RP-800-АС-W

800

320

1~220

3

0,32

1,5

-

-

44,7

RWN-RP-1500-АС-HE11

1500

600

3~380

3

0,64

3,0

11

17,8

45,7

RWN-RP-1500-АС-W

1500

600

1~220

3

0,64

3,0

-

-

45,7

Площадь помещения рассчитана из условия обеспечения однократного воздухообмена при высоте потолков 2,5 метра.
Lp, дБ(A) - Уровень звукового давления в окружение на расстоянии 3 метров. При работе AC-вентиляторов на пониженных скоростях может возникать дополнительный трансформаторный гул. Номинальный режим рекуператора: на входе -24 °С; на вытяжке: +25 °С 40%.
Номинальная мощность нагревателя рассчитана из условий нагрева номинального расхода воздуха до +16°С (с учетом работы рекуператора).
Водяной нагреватель рассчитан на нагрев воздуха с -10 °С до +16 °С при температуре теплоносителя 80/60 °С.

Аэродинамические характеристики установок


Условное обозначение

Установка приточно-вытяжная с пластинчатым рекуператором RWN-RP-100(50m)-АС-HE0,4-Vertical(N)
где: RWN-RP - модель установки;
         100 - типоразмер установки;
         50m - толщина изоляции и тип корпуса;
          AC - тип электродвигателя;
         HE - электрический нагреватель (W - водяной нагреватель);
         0,4 - мощность электрического нагревателя, кВт;
        Vertical - постаментное исполнение - патрубки расположены сверху;

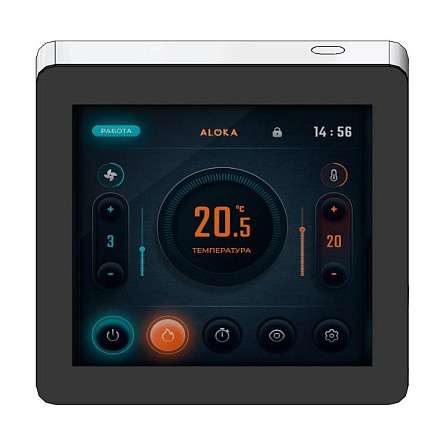

         N - тип пульта управления (TS4).




Не представленные в наличии модели доступны к поставке под заказ
