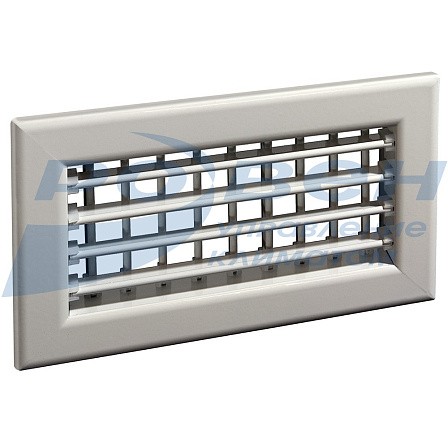

Решетка вентиляционная двухрядная РВ-2, РВо-2

Решетки вентиляционные регулируемые предназначены для подачи и удаления воздуха в системах вентиляции и кондиционирования.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Решетки вентиляционные регулируемые предназначены для подачи и удаления воздуха в системах вентиляции и кондиционирования.

Наличие подвижных жалюзи позволяет распределить потоки воздуха в соответствии с требованиями, предъявляемыми к помещениям. Так как воздухораспределительные решетки являются конечными элементами систем распределения воздуха в помещениях, к ним предъявляются повышенные требования к внешнему виду. Корпус решетки и жалюзи изготавливаются из алюминиевого профиля. Решетка окрашена термоусадочным порошковым покрытием, как правило, в белый цвет. По отдельному запросу рассматривается возможность окраски в любой другой цвет по каталогу RAL.

Для монтажа в тонкостенные проемы решетки могут дополнительно комплектоваться монтажной рамкой. Настенный монтаж рекомендуется производить с помощью пружинных фиксаторов, потолочный монтаж - с помощью самонарезающих винтов.

Палитра нестандартных цветов окраски


Монтаж воздухораспределителей

РВ_монтаж без РВр.jpg

Коэффициент «живого сечения» вентиляционной решетки РВ-2 – 0,55.
Коэффициент местного сопротивления решеток РВ, отнесенный к скорости в «живом сечении» - 3,0.



Габаритные и присоединительные размеры


L - длина монтажного проема, мм;
H - высота монтажного проема, мм;
L(H)-18 - размеры внутреннего сечения решеток, мм;
L(H)+35 - габаритные размеры решетки, мм;
А - глубина решетки: 45 мм.

Решетки РВ-2 (двухрядные) изготавливаются без регулятора расхода воздуха.
Решетки РВо отличаются наличием отверстий в рамке для удобства крепления при монтаже с помощью самонарезающих винтов и не комплектуются пружинными фиксаторами.
Минимальный размер вентиляционных решеток 100х100 мм, далее с шагом 25 мм в любом сочетании.
Решетки вентиляционные изготавливаются с перегородками и без. Максимальный размер решетки без перегородки 500х500мм (HxL).
Вентиляционные решетки с размером свыше 500*500 мм изготавливаются с перегородкой, но при условии, что одна из сторон не превышает 500 мм, а другая не превышает 1000 мм. Максимально возможные размеры  цельной решетки 500х1000 мм (HxL) или 1000х500 мм (HxL). Решетки с размерами выше указанных (HxL) выпускаются в виде модулей.

Типоразмерный ряд и значения площади живого сечения решеток типа РВ (м2)

РВ_типоразмеры и сечение.jpg

Массы решеток РВ-2

Массы решеток РВ-2.jpg

МАРКИРОВКА:

РВ-2-200*400 RAL9016
           где:    РВ – решетка вентиляционная;
                        (РВо - решетка вентиляционная с отверстием для крепления);
                        2 – рядность решетки (двухрядная);
                     200*400 – установочный размер решетки (HxL), мм;
                     RAL9016 – цвет окраски решетки по каталогу RAL.
