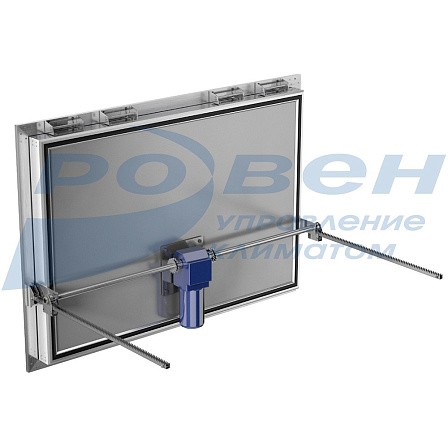

Приточно-вытяжной клапан ЗАТВОР-VGT-КПВ
Приточно-вытяжные клапаны применяются в системах активной вентиляции в овощехранилищах (как при навальном, так и при контейнерном видах хранения продукции) в целях поддержания требуемой температуры и необходимого состава воздуха внутри хранилища. Клапаны могут применяться в качестве рециркуляционных клапанов в системах для овощехранения, складских и тепличных комбинатов.
Применение приточно-вытяжных клапанов в холодное время года позволяет существенно снизить затраты на охлаждение урожая, при этом эксплуатационные расходы составляют всего около 25% от тех, что имеют место при использовании дополнительного охлаждения холодильным машинами.
Особенности конструкции клапана:
- Накладная крепёжная установочная рама (материал рамы – алюминий)
- Теплоизолированное полотно клапана (материал изоляции – пенополиуретан (PIR). Полотно: сталь 0,5мм)
- Толщина теплоизоляции полотна клапана 80мм
- Обрамление полотна клапана (материал профиля – алюминий)
- Электрический приводной редуктор (мотор 220В или 380В, 0,55кВт), при наличии в комплектации
- Комплект механизации клапана (приводной вал, зубчатые рейки, элементы крепежа вала и редуктора)
- Резиновый уплотнитель по контуру
- Пэн контурного обогрева накладной рамы клапана (220в, 30Вт/м.п)

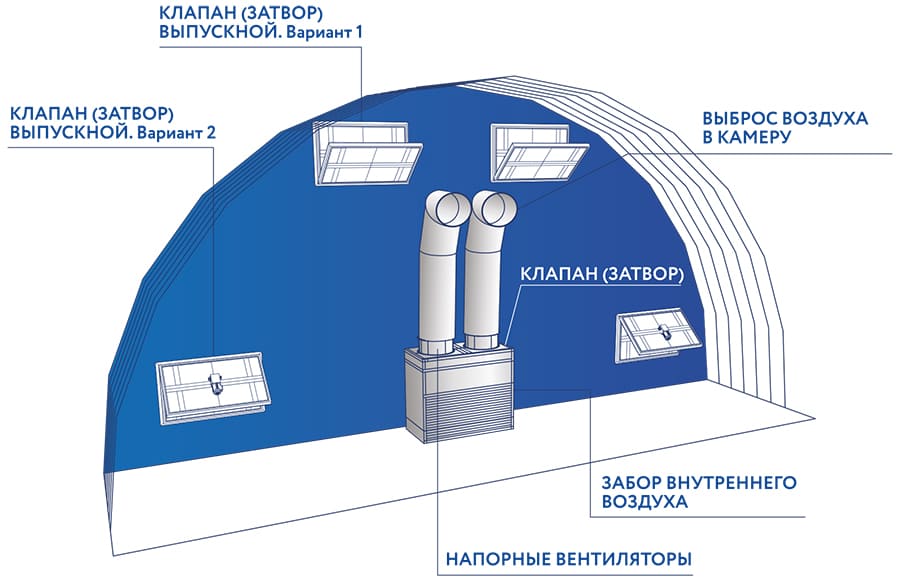

Пример использования приточного клапана ЗАТВОР-VGT-КПВ
Габаритные и присоединительные размеры
Приточно-вытяжной клапан может поставляться в вариантах:
- клапан ЗАТВОР-VGT-КПВ с приводом (в наименовании клапана префикс Р/220 или Р/380)
полностью готовое к установке и монтажу изделие включающее накладную раму, клапан, приводной вал, элементы крепежа привода, привод и зубчатые реечные передачи (рейки).
- клапан ЗАТВОР-VGT-КПВ без привода
изделие включает накладную раму, клапан, элементы крепежа привода, зубчатые реечные передачи (рейки)
Справочно: Приводной вал клапана = труба оцинкованная ВГП DN 25x2,8мм
Справочно: Размер установочного монтажного проёма («живого сечения») клапана=размеру клапана.
|
Наименование |
М, мм |
В, мм |
L, мм |
Масса, кг |
||
|
без привода |
с приводом –Р/220 |
с приводом –Р/380 |
||||
|
ЗАТВОР-VGT-КПВ 1200х1200х80 |
1200 |
1200 |
80 |
31,2 |
59,7 |
63,7 |
|
ЗАТВОР-VGT-КПВ 1200х1400х80 |
1200 |
1400 |
80 |
33,4 |
62,3 |
66,3 |
|
ЗАТВОР-VGT-КПВ 1200х1600х80 |
1200 |
1600 |
80 |
36,6 |
66,1 |
70,1 |
|
ЗАТВОР-VGT-КПВ 1200х1800х80 |
1200 |
1800 |
80 |
38,8 |
68,8 |
72,8 |
|
ЗАТВОР-VGT-КПВ 1200х2000х80 |
1200 |
2000 |
80 |
40,9 |
71,5 |
75,5 |
|
ЗАТВОР-VGT-КПВ 1200х2200х80 |
1200 |
2200 |
80 |
44,0 |
75,1 |
79,1 |
|
ЗАТВОР-VGT-КПВ 1200х2400х80 |
1200 |
2400 |
80 |
46,3 |
77,9 |
81,9 |
|
ЗАТВОР-VGT-КПВ 1200х2600х80 |
1200 |
2600 |
80 |
50,5 |
82,7 |
86,7 |
|
ЗАТВОР-VGT-КПВ 1200х2800х80 |
1200 |
2800 |
80 |
52,4 |
85,4 |
89,4 |
|
ЗАТВОР-VGT-КПВ 1200х3000х80 |
1200 |
3000 |
80 |
54,6 |
88,1 |
92,1 |
Способы установки
Клапаны приточно-вытяжные в зависимости от комплектации могут оснащаться приводом автоматического открывания-закрывания в комплекте с валом и зубчатыми реечными передачами.
ВАЖНО: Управление приводом должно осуществляться посредством подачи питания со шкафа автоматического управления климатом или шкафа ручного управления. Привод оснащен системой точной регулировки конечных положений клапана (находится под крышкой редуктора), которую необходимо откалибровать перед вводом в эксплуатацию.
В зависимости от проектного решения и по согласованию с производителем допускается установка на один вал электродвигателя до 3-х клапанов, общим весом не превышающих 200 кг.
Дополнительное оборудование к клапану

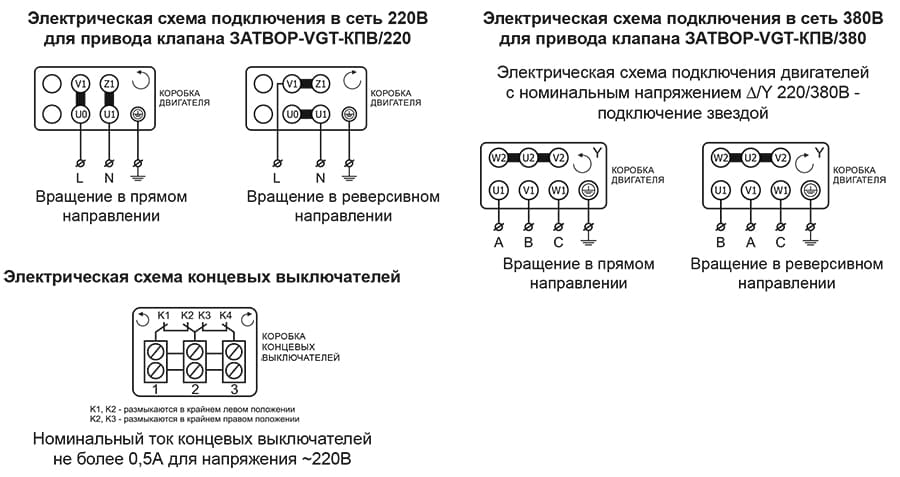

Электрические схемы подключения (при наличии привода на клапане)
МАРКИРОВКА:
Не представленные в наличии модели доступны к поставке под заказ
