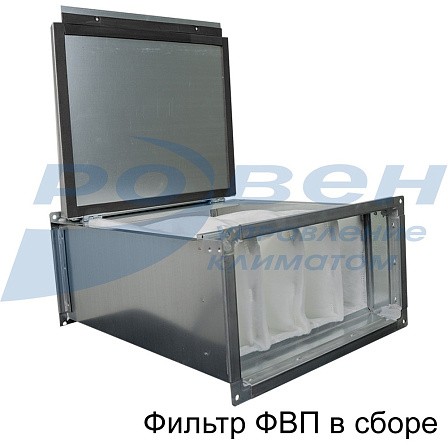

Фильтр (корпус и сменная кассета) для прямоугольных каналов типа ФВП

- Корпус и крышка фильтров изготовлены из оцинкованной стали
- Швы кассеты термически спаяны
- Возможность замены фильтрующих элементов

Корпус и сменная кассета поставляются ОТДЕЛЬНО!
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Особенности:

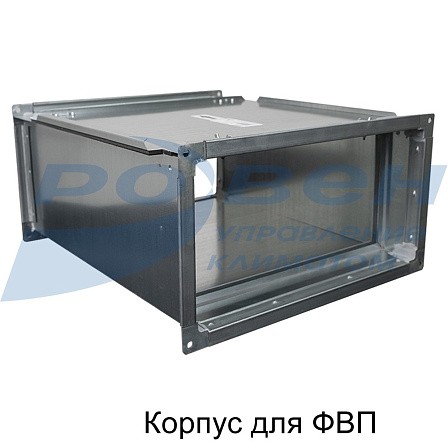

  • Корпус и крышка фильтров изготовлены из оцинкованной стали
  • Швы кассеты термически спаяны
  • Возможность замены фильтрующих элементов
Корпус и сменные кассеты поставляются ОТДЕЛЬНО!

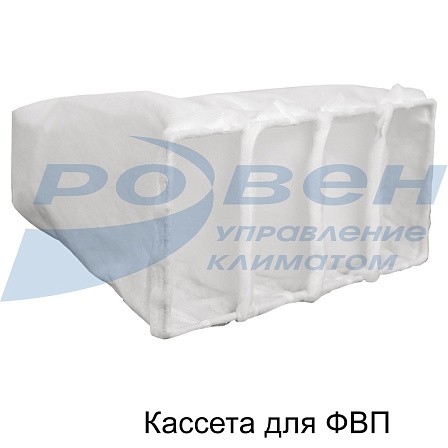

Фильтры могут быть установлены на горизонтальных и вертикальных участках воздуховодов. Крышка крепится к корпусу гайкой барашковой оцинкованной. Корпус фильтра снабжен шинорейкой для присоединения воздуховодов или компонентов вентиляционной системы. Фильтрующий материал выполнен в виде сменной кассеты с мешочными фильтрами из синтетического волокна и имеет класс очистки EU3, EU4, EU5, EU7, EU9.

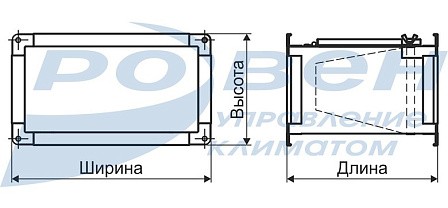

Габаритные и присоединительные размеры корпуса (мм)

Чертеж ФВП.jpg

Тип фильтра

L

H

С

С1

D

L1

H1

Масса кассеты, кг

Масса корпуса, кг

ФВП 30-15

300

150

406

330

300

342

192

0,17

3,7

ФВП 40-20

400

200

506

430

400

442

242

0,26

4,9

ФВП 50-20

500

200

536

460

430

542

242

0,29

6,2

ФВП 50-25

500

250

536

460

430

542

292

0,33

6,0

ФВП 50-30

500

300

566

490

430

542

342

0,36

6,7

ФВП 60-30

600

300

646

570

460

642

342

0,39

9,2

ФВП 60-35

600

350

726

650

460

642

392

0,43

10,6

ФВП 70-40

700

400

796

710

460

742

442

0,5

15,4

ФВП 80-50

800

500

796

710

460

842

542

0,61

18,0

ФВП 90-50

900

500

796

710

460

942

542

0,64

19,5

ФВП 100-50

1000

500

796

710

460

1042

542

0,67

20,8

Технические характеристики фильтров со сменной кассетой типа ФВП (класс очистки EU3)


Тип

фильтра

С1

Удельная воздушная

нагрузка, м3/ч·м2

Аэродинамическое

сопротивление, Па

начальное

конечное

ФВП 30-15

330

10000-11400

30-40

250

ФВП 40-20

430

ФВП 50-20

460

ФВП 50-25

460

ФВП 50-30

490

ФВП 60-30

570

ФВП 60-35

650

ФВП 70-40

710

ФВП 80-50

710

ФВП 90-50

710

ФВП 100-50

710

МАРКИРОВКА:

Корпус для фильтра ФВП 40-20-0517
            где:    ФВП – тип фильтра;
                      40-20 – типоразмер (по присоединительному сечению) (LxH), см.
                      0517 – модификация корпуса.

Кассета сменная фильтрующая для ФВП 40-20 EU4-0517
            где:    ФВК – тип фильтра;
                      100 – типоразмер корпуса фильтра (по присоединительному сечению) (LxH), см;
                      EU4 – класс фильтра;
                      0517 – модификация корпуса.
