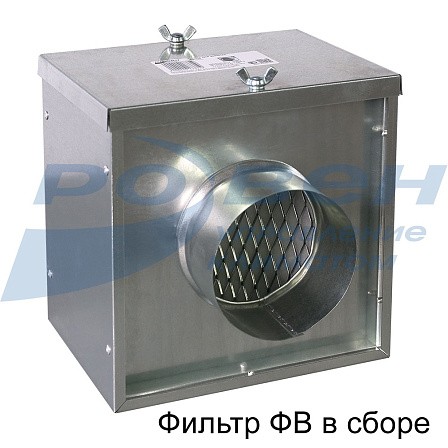

Фильтр (корпус и сменная кассета) для круглых каналов типа ФВ

- Корпус и крышка фильтров изготовлены из оцинкованной стали
- Высокоэффективный фильтрующий материал
- Возможность замены фильтрующих элементов

Корпус и сменная кассета поставляются ОТДЕЛЬНО!
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Особенности:

- Корпус и крышка фильтров изготовлены из оцинкованной стали
- Высокоэффективный фильтрующий материал
- Возможность замены фильтрующих элементов

Корпус и сменные кассеты поставляются ОТДЕЛЬНО!

Фильтры могут быть установлены на горизонтальных и вертикальных участках воздуховодов. Крышка крепится к корпусу гайкой барашковой оцинкованной. Корпус фильтра снабжен круглыми патрубками для подсоединения воздуховодов или компонентов вентиляционной системы. Фильтрующий материал выполнен в виде панели из синтетического волокна и имеет класс очистки EU3, EU4, EU5, EU7, EU9.

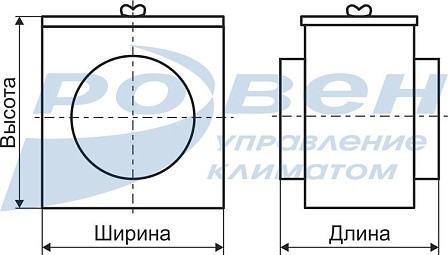

Габаритные и присоединительные размеры корпуса (мм)

Чертеж ФВ.jpg

Тип фильтра

D

L

Н

С

B

Масса кассеты, кг

Масса корпуса, кг

ФВ-100

100

202

204

150

206

0,08

1,16

ФВ-125

125

202

204

150

206

0,08

1,17

ФВ-160

160

202

204

150

206

0,08

1,18

ФВ-200

200

246

247

150

206

0,11

1,44

ФВ-250

250

296

297

150

206

0,14

1,75

ФВ-315

315

345

346

150

206

0,18

2,05

ФВ-355

355

401

402

150

206

0,24

2,3

ФВ-400

400

450

452

150

206

0,29

2,35

ФВ-450

450

492

494

150

206

0,34

3,45

ФВ-500

500

542

544

150

206

0,4

4,1

Возможно изготовление корпуса под жироуловитель (см. в разделе «Фильтры жироулавливающие кассетные»).

Технические характеристики фильтров со сменной кассетой типа ФВ (класс очистки EU3)

Наименование фильтра Удельная воздушная нагрузка, м3/ч·м2 Аэродинамическое сопротивление, Па
начальное конечное
ФВ-100, 125, 160 7000–10000


40
200

ФВ-200
ФВ-250
50

ФВ-315
ФВ-355
ФВ-400
ФВ-450
ФВ-500

МАРКИРОВКА:

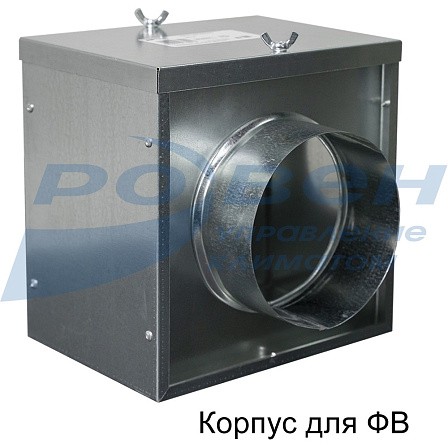

Корпус для фильтра ФВ-125
               где:    ФВ – тип фильтра;
                         125 – типоразмер (по присоединительному диаметру), мм.

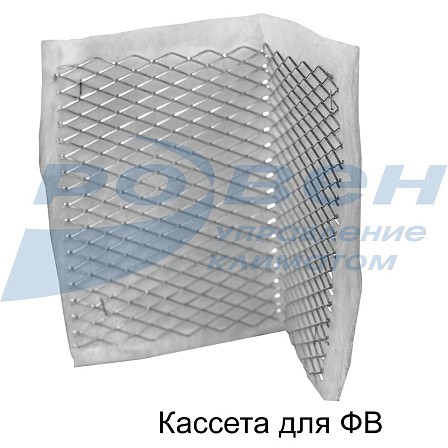

Кассета сменная фильтрующая для ФВ-125 EU4
              где:    ФВ – тип фильтра;
                        125 – типоразмер корпуса фильтра (по присоединительному диаметру), мм;
                        EU4 – класс фильтра.
